Гніздо підшипника КПП (валу редуктора) МТЗ 70-1701170

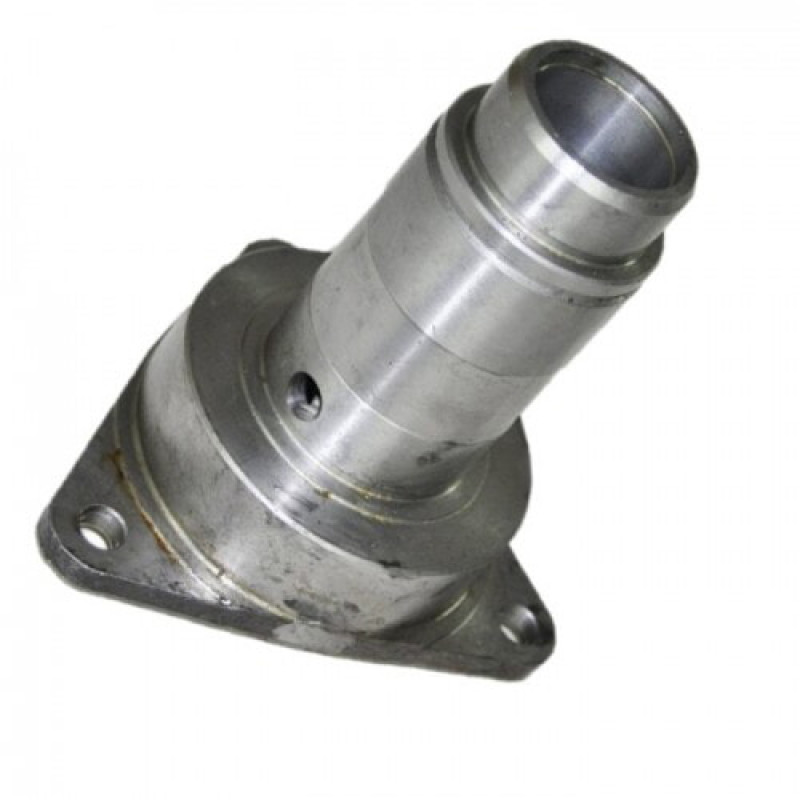

Гніздо забезпечує стаціонарну опору та точну фіксацію валу редуктора в корпусі КПП тракторів МТЗ-80, МТЗ-82 та МТЗ-892. Деталь виконує роль задньої опори внутрішнього валу приводу, працюючи як підшипник ковзання. До складу вузла входять гніздо підшипника 70-1701186, бронзова втулка 50-1701188 та підшипник 307. Корпус виготовлений зі сталі, має ступінчасту порожнисту циліндричну форму з трикутним фланцем, на якому розташовані три отвори для кріплення. Фіксація здійснюється штифтовим способом через наскрізний технологічний отвір у циліндричній частині.
Ознаки зносу гніздо валу редуктора КПП МТЗ
Вузол потребує заміни при виявленні характерних дефектів, що впливають на точність позиціонування валу та герметичність з'єднання. Основні прояви стану деталі:
- Вироблення внутрішньої поверхні бронзової втулки понад 0,15 мм, що призводить до радіального биття валу.
- Тріщини на фланці або корпусі гнізда, особливо в зоні отворів для кріплення.
- Деформація площини фланця, яка порушує щільність прилягання до корпусу коробки передач.
- Пошкодження різьблових отворів або зрив штифтового з'єднання.
- Підвищений шум у зоні редуктора при роботі під навантаженням.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Каталожний номер | 70-1701170 |
| Матеріал корпусу | Сталь |
| Матеріал втулки | Бронза |
| Спосіб фіксації | Штифтовий |
Поради щодо монтажу гнізда понижуючого редуктора МТЗ
- Перед встановленням ретельно очистіть контактні поверхні корпусу коробки передач та фланця від старого герметика і забруднень.
- Перевірте стан бронзової втулки на відсутність задирів та вироблення, за необхідності замініть її окремо.
- Встановлюйте вузол на чисту поверхню з використанням анаеробного герметика для забезпечення герметичності з'єднання.
- Штифт має входити в отвір без зусиль, але без люфту.
- Затягування кріпильних болтів виконуйте хрестоподібно, контролюючи рівномірність прилягання фланця по всій площині.
- Після збирання провірте легкість обертання валу вручну.
Купити гніздо валу редуктора коробки передач МТЗ у зборі в інтернет-магазині Д-Деталь можна з гарантією сумісності та швидкою відправкою. Наші фахівці допоможуть підібрати деталь за каталожним номером або моделлю трактора.
Часті запитання покупців
Чи можна замінити тільки бронзову втулку без заміни всього гнізда?
Так, втулка 50-1701188 постачляється окремо і підлягає заміні при вироблені, якщо корпус гнізда не має пошкоджень.
Як визначити допустиме вироблення втулки?
Виміряйте внутрішній діаметр втулки мікрометром у декількох точках. Перевищення номінального розміру більше ніж на 0,15 мм вказує на необхідність заміни.
Чи потрібен спеціальний інструмент для демонтажу?
Для зняття достатньо стандартного набору ключів та викрутки для виштовхування штифта. Складнощі можуть виникнути при закисанні з'єднання.
