Гніздо шестірні проміжного валу КПП МТЗ (оригінал) 50-1701191

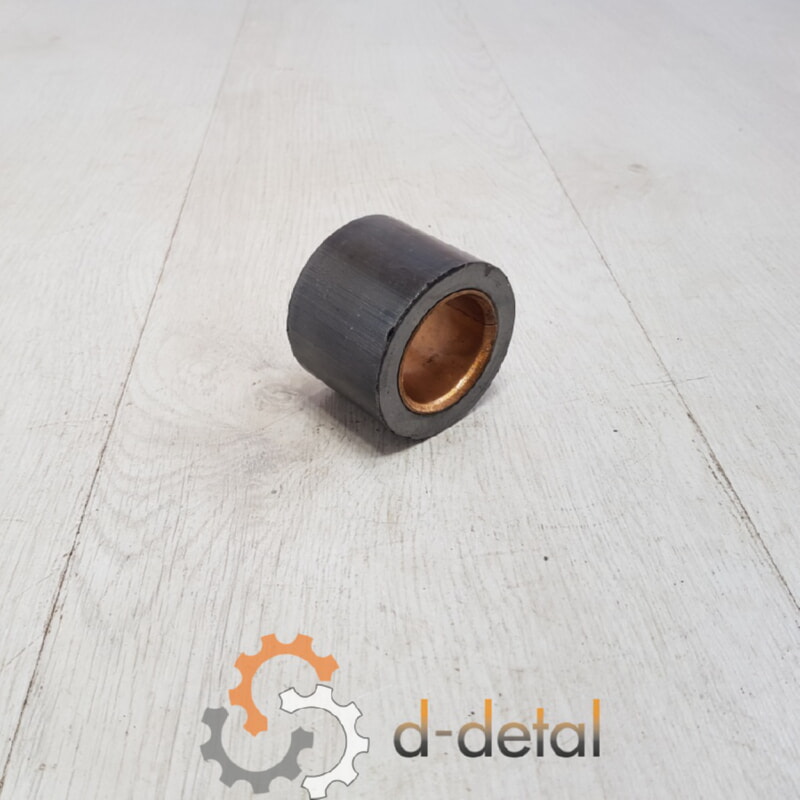

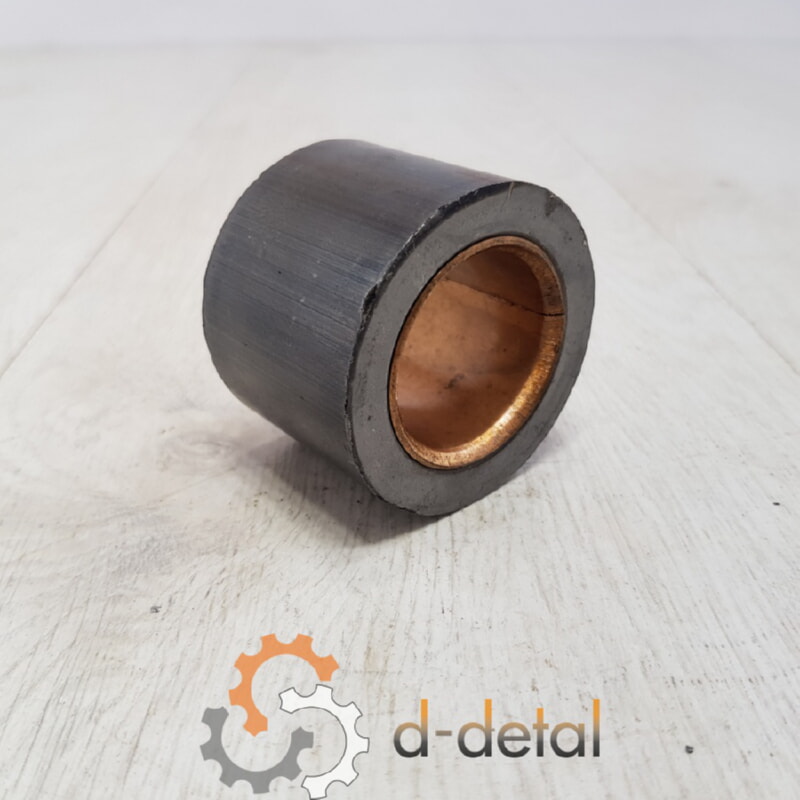

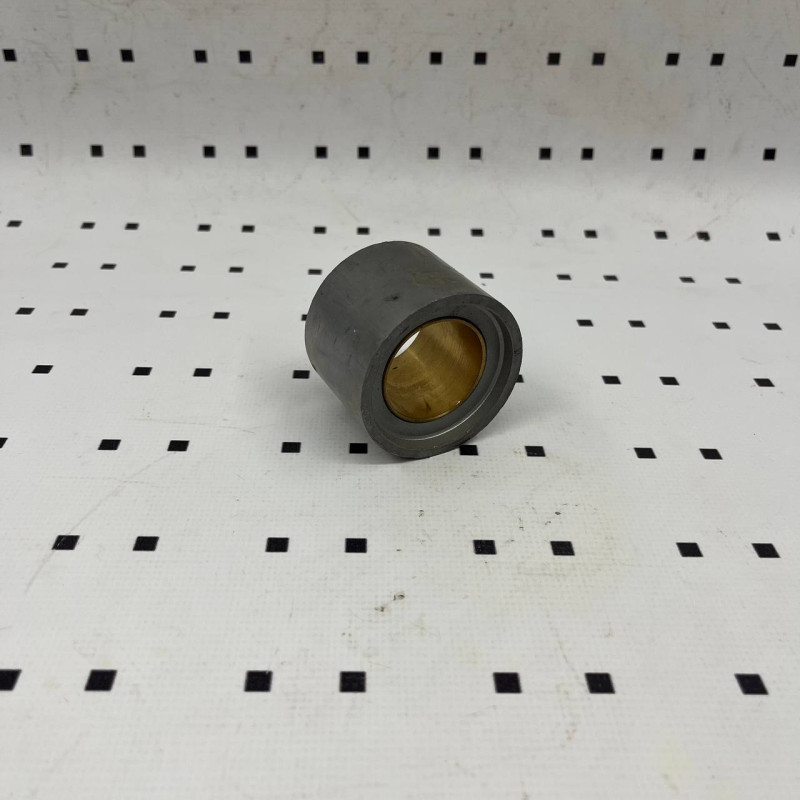

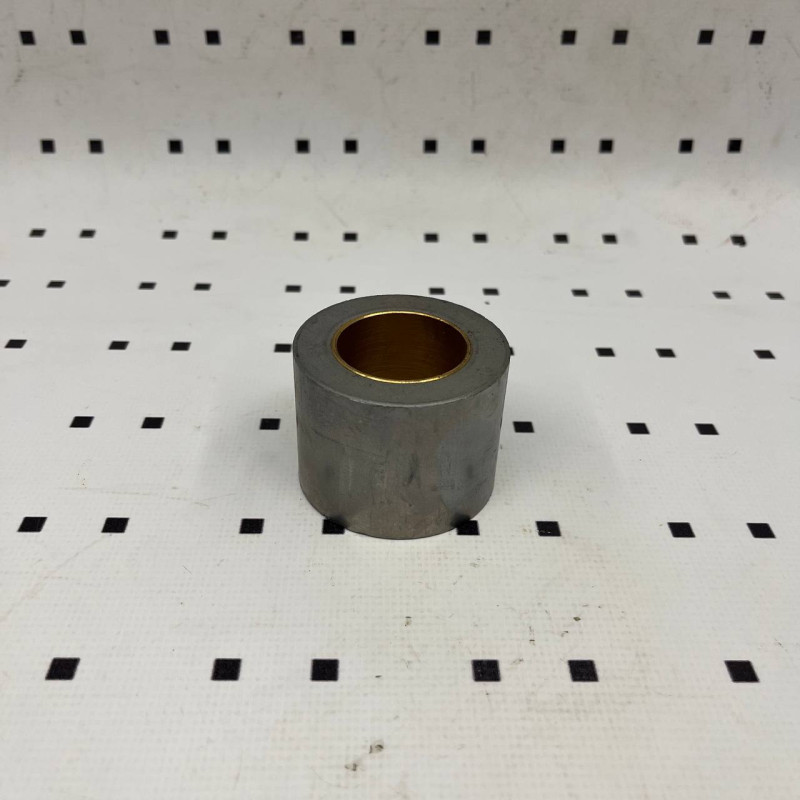

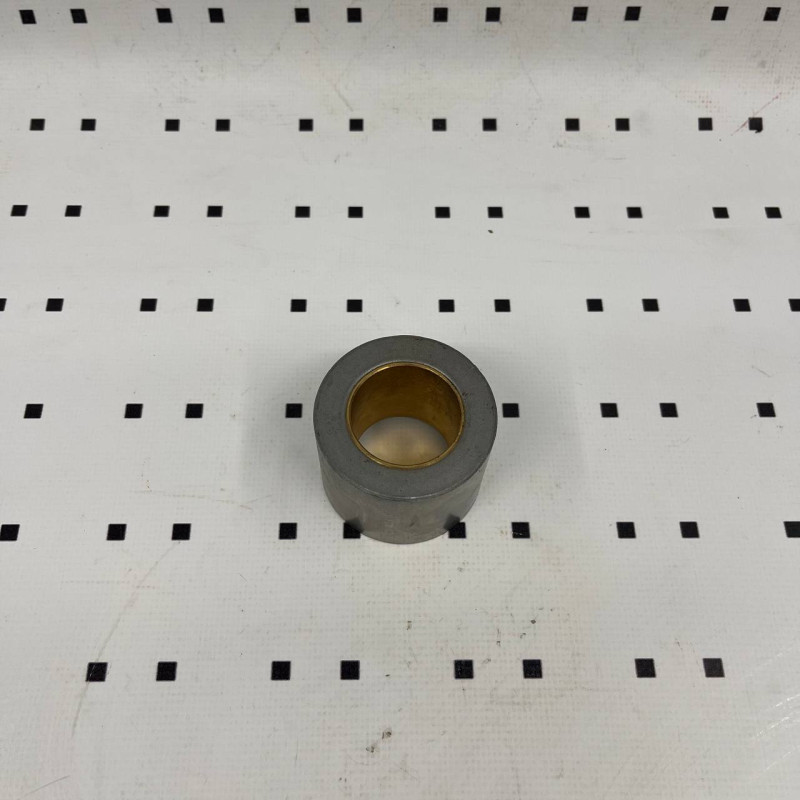

Деталь являє собою двошарову циліндричну конструкцію, що виконує функцію задньої опори проміжного валу коробки передач та працює як підшипник ковзання. Зовнішня частина виготовлена зі сталі і має темно-сірий колір, тоді як внутрішня робоча поверхня виконана з бронзи золотисто-мідного відтінку. Конструктивно елемент встановлюється в отвір шестерні другого ступеня ведучого редуктора діапазонів КПП, де забезпечує точне позиціювання та обертання проміжного валу.

Сумісність і технічні характеристики втулки проміжного валу з моделями тракторів МТЗ

Основне застосування запчастини передбачено для тракторів МТЗ-80 та МТЗ-82, де вона є штатним елементом коробки передач. Крім базових моделей опора проміжного валу задня підходить для модифікацій МТЗ-892, МТЗ-920, МТЗ-921, МТЗ-950 та МТЗ-1021, що мають аналогічну конструкцію трансмісії. При підборі враховуйте, що деталь фіксується штифтом, тому перевірте наявність відповідного отвору в шестерні вашої коробки передач.

Ознаки зносу гнізда шестерні проміжного валу КПП МТЗ

Експлуатація в умовах високих навантажень та тертя призводить до поступової деградації робочих поверхонь. Основними проявами стану є:

1. Збільшений радіальний люфт проміжного валу, що відчувається при ручній перевірці в зоні задньої опори.
2. Характерний металевий стукіт або гуркіт у коробці передач під навантаженням, особливо на перехідних режимах.
3. Виробка бронзового шару на внутрішній поверхні з появою задирів, борозен або зон відшарування матеріалу.
4. Овальність або конусність отвору, що призводить до перекосу валу та прискореного зносу шестерень.
5. Сліди перегріву у вигляді потемніння бронзи або наявність металевої стружки в оливі коробки передач.

Особливості встановлення задньої опори проміжного валу МТЗ

Деталь монтується методом запресовування в отвір шестерні другого ступеня ведучого редуктора діапазонів.

• Перед запресуванням ретельно очистіть контактні поверхні від забруднень та старої оливи, перевірте відсутність задирів або корозії в монтажному місці шестерні.
• Запресовування виконується спеціальною оправкою з рівномірним розподілом зусилля по зовнішньому торцю втулки, щоб уникнути перекосу або деформації бронзового шару.
• Після монтажу елемент фіксується штифтом через відповідний отвір у шестерні.
• Перевірте співвісність встановленої запчастини з віссю проміжного валу перед остаточним складанням вузла, оскільки навіть незначний перекіс спричинить швидкий знос та підвищене навантаження на підшипники.

Купити гніздо шестерні проміжного валу коробки передач МТЗ в інтернет-магазині "Д-Деталь" можна з гарантією якості та швидкою відправкою. Наші фахівці допоможуть уточнити сумісність запчастини з конкретною моделлю трактора та підберуть супутні елементи для ремонту КПП.

Відповіді на часті запитання

Чи можна експлуатувати коробку передач на тракторах МТЗ з вибитою втулкою проміжного валу?

Експлуатація з пошкодженою деталлю категорично не рекомендується, оскільки збільшений люфт валу призводить до прискореного зносу шестерень, підшипників та може спричинити заклинювання коробки передач під навантаженням.

Як перевірити стан бронзового шару без розбирання КПП?

Без розбирання можна оцінити стан опосередковано за наявністю металевої стружки в оливі коробки передач, підвищеним шумом при роботі та люфтом валу. Точну діагностику проводять тільки після демонтажу шестерні.

Чи потрібна додаткова обробка перед встановленням?

Деталь постачається готовою до монтажу і не потребує додаткової механічної обробки. Достатньо перевірити відсутність транспортних пошкоджень та очистити поверхні від консервації перед запресовуванням.
