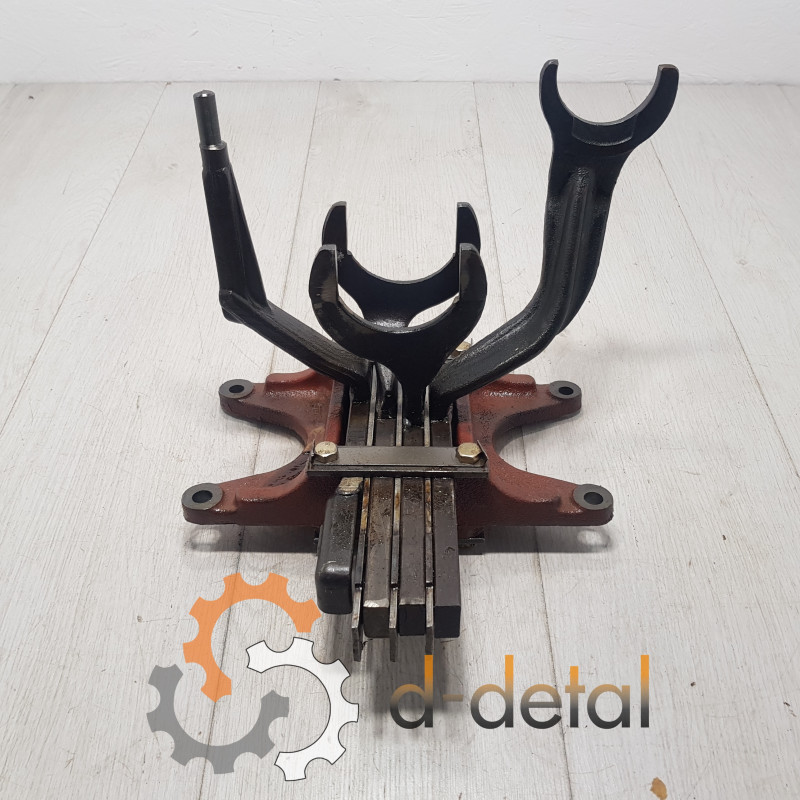

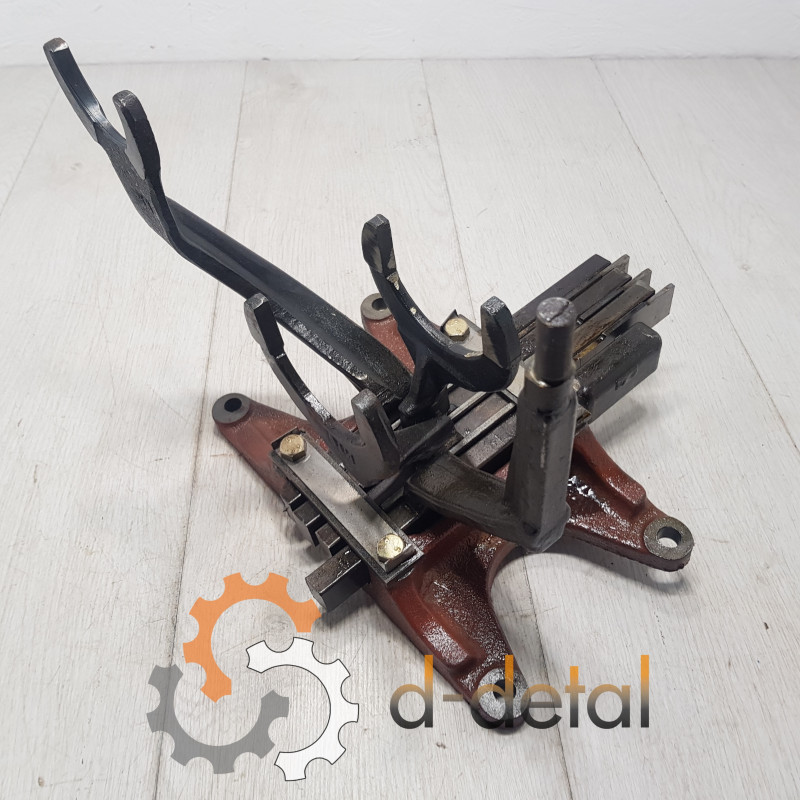

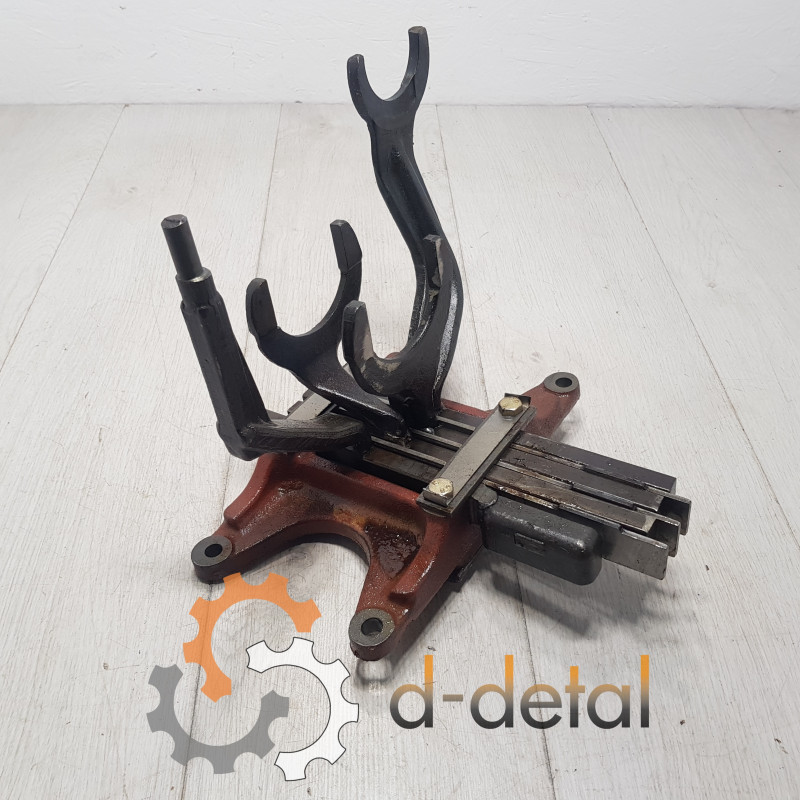

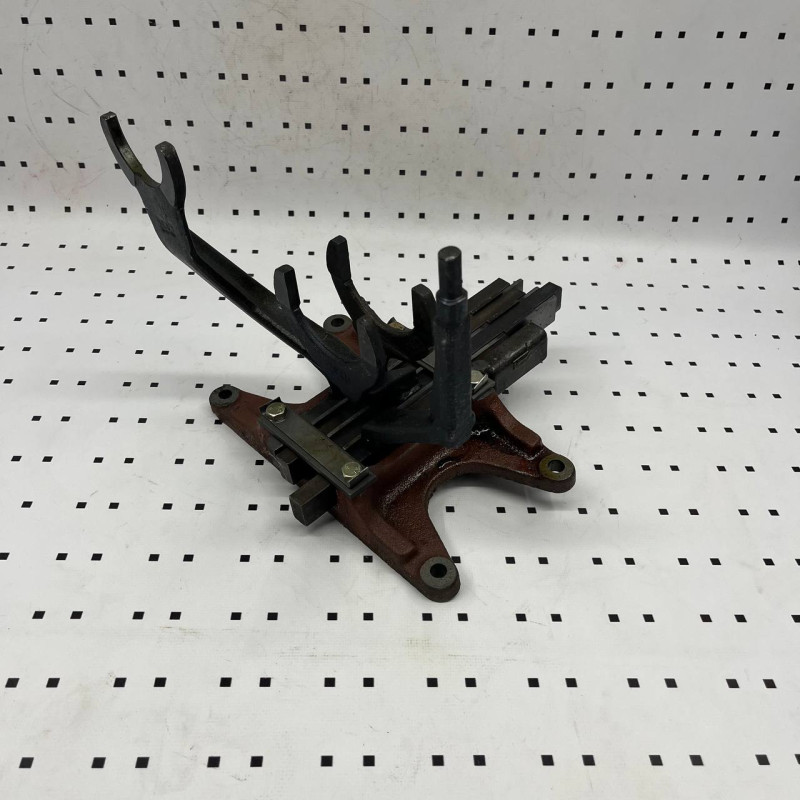

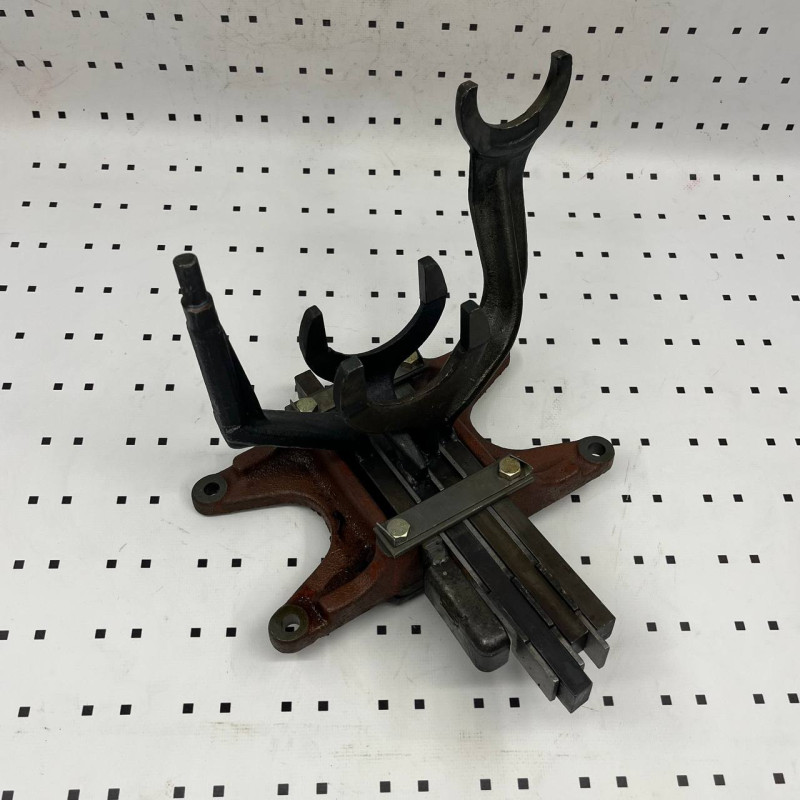

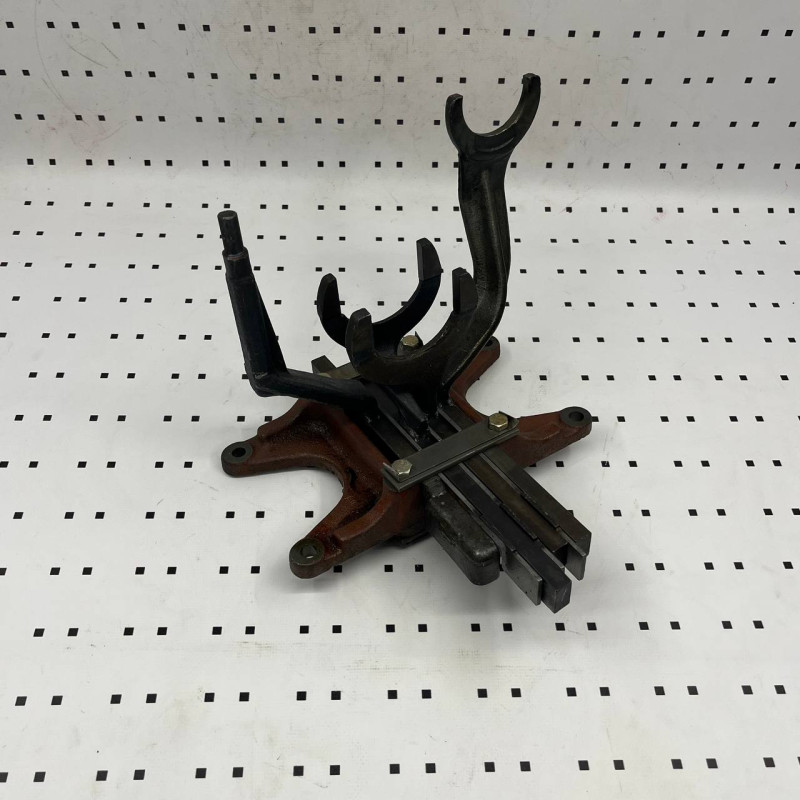

Корпус вилок КПП МТЗ (павук) у зборі (оригінал) 50-1702080

Павук КПП МТЗ - центральний вузол механізму керування трансмісією, що забезпечує встановлення, переміщення та чітку фіксацію вилок перемикання передач. Деталь передає механічне зусилля від важеля на ковзні шестерні коробки для зміни передаточного числа, а також утримує вибраний ступінь у зачепленні завдяки пружинним кульковим фіксаторам. Корпус із вилками у зборі встановлюється на тракторах МТЗ-80, МТЗ-82, а також підходить для модифікацій МТЗ-892, МТЗ-920, МТЗ-921, МТЗ-950, МТЗ-1021.

Технічні характеристики корпусу вилок КПП

Ознаки зносу павука коробки передач МТЗ

Вузол механізму перемикання вимагає заміни при появі характерних проявів несправності, що впливають на керованість трансмісією:

1. Передачі вмикаються з зусиллям або самовільно вимикаються під навантаженням через спрацювання фіксаторів або деформацію пазів на повзунах.
2. Важіль перемикання має надмірний люфт або "гуляє" в нейтральному положенні внаслідок зносу напрямних поверхонь реїк.
3. Під час перемикання чути металевий стук або скрегіт, що свідчить про пошкодження вилок або їхніх контактних поверхонь.
4. Неможливо чітко зафіксувати певну передачу через ослаблення пружин фіксаторів або розбиття монтажних отворів у корпусі.

Несправності корпусу вилок КПП МТЗ та їхні причини

Корпус вилок механізму перемикання піддається інтенсивним навантаженням, тому типові поломки мають чіткі передумови.

• Тріщини чавунного корпусу виникають через ударні навантаження при грубому перемиканні або монтажі з перекосом, що створює точкові напруження в литві.
• Вигин або злам вилок - результат експлуатації з неповністю вимкненим зчепленням, коли обертові шестерні чинять опір переміщенню.
• Розбиття пазів фіксаторів на повзунах відбувається при тривалій роботі з ослабленими пружинами, коли кульки "проїдають" метал замість чіткої фіксації.
• Деформація напрямних рейок спричинена перегрівом КПП МТЗ через недостатній рівень оливи або її невідповідність сезону.

Поради з підбору корпусу вилок МТЗ у зборі

Павук КПП має точні геометричні параметри, тому при виборі враховуйте модифікацію коробки передач. Перевірте стан монтажних отворів у картері КПП: якщо вони розбиті або мають тріщини, встановлення нового вузла не усуне люфт важеля. Оригінальна деталь від МТЗ має темно-червоне захисне покриття корпусу та чорні вилки, тоді як аналоги можуть відрізнятися кольором фарби, але це не впливає на функціональність за умови дотримання геометрії.

Важливі нюанси при встановленні нового вузла

Перед монтажем корпусу вилок перемикання передач ретельно очистіть площину картера КПП від залишків старої прокладки та герметика, оскільки нерівності призведуть до перекосу та передчасного руйнування чавунної основи.

• Затягуйте кріпильні болти хрестоподібно, починаючи з попереднього наживлення всіх чотирьох, щоб уникнути точкових напружень у литві.
• Після встановлення перевірте легкість переміщення повзунів вручну. Вони мають рухатися без заїдань, а фіксатори повинні чітко клацати при входженні кульок у пази.
• Обов'язково заповніть КПП оливою до нижньої мітки контрольного вічка перед першим запуском, інакше вузол експлуатуватиметься "насухо" з миттєвим зносом контактних поверхонь.

Купити корпус вилок КПП МТЗ у зборі в інтернет-магазині Д-Деталь можна з підбором за каталожним номером або моделлю трактора. Надаємо консультації щодо сумісності з конкретною модифікацією коробки передач та швидку відправку по Україні.

Відповіді на часті запитання

Чи можна замінити окремі вилки без заміни всього корпусу?

Теоретично можливо, але на практиці знос відбувається комплексно: якщо пошкоджена одна вилка, то повзуни та фіксатори вже мають люфт. Заміна лише вилки не усуне самовільне вимикання передач.

Як відрізнити оригінальний павук від аналога?

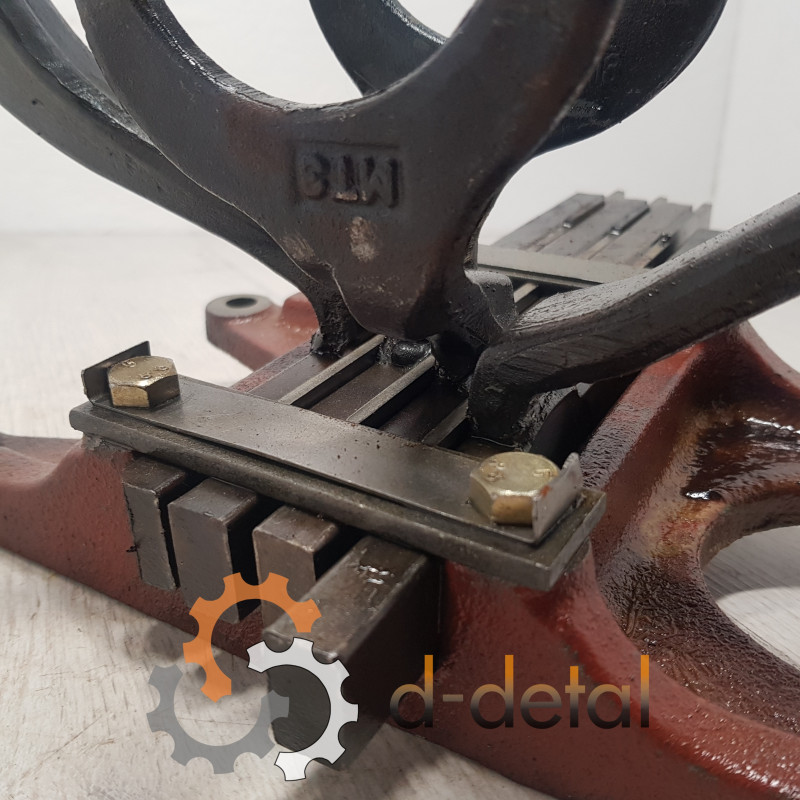

Оригінал МТЗ має маркування на корпусі, темно-червоне ґрунтове покриття та точну геометрію монтажних отворів. Аналоги можуть мати сіре або чорне фарбування, але якісні варіанти повністю взаємозамінні.

Чому після заміни корпусу вилок передачі все одно вмикаються з зусиллям?

Причина найімовірніше в зношених синхронізаторах або ковзних шестернях КПП, а не в механізмі перемикання. Павук лише передає зусилля, але не компенсує знос інших елементів трансмісії.
