Вісь управління понижуючого редуктора КПП МТЗ з важелем (оригінал) 70-1723020

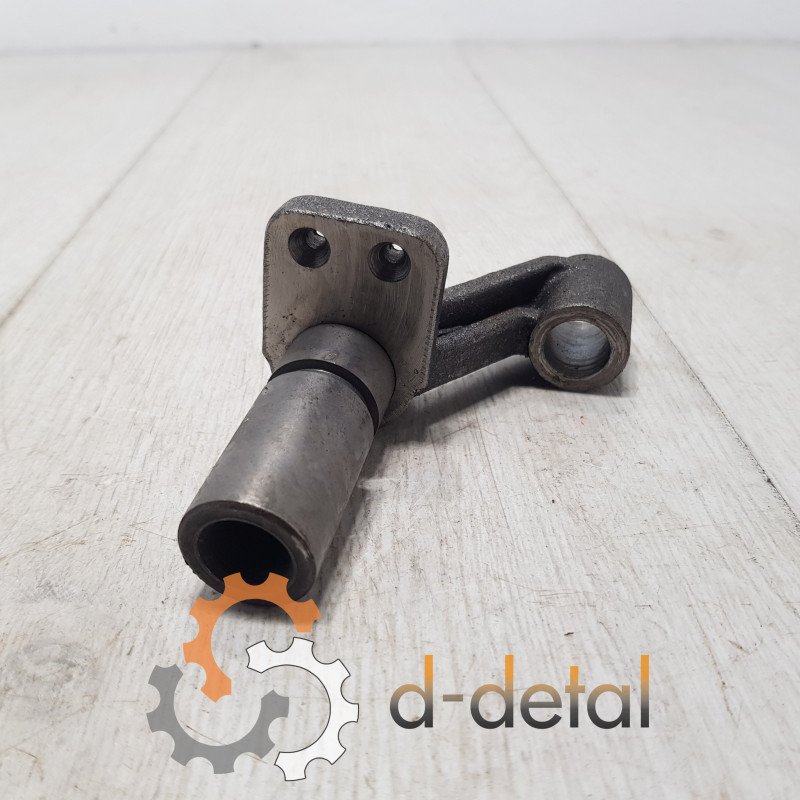

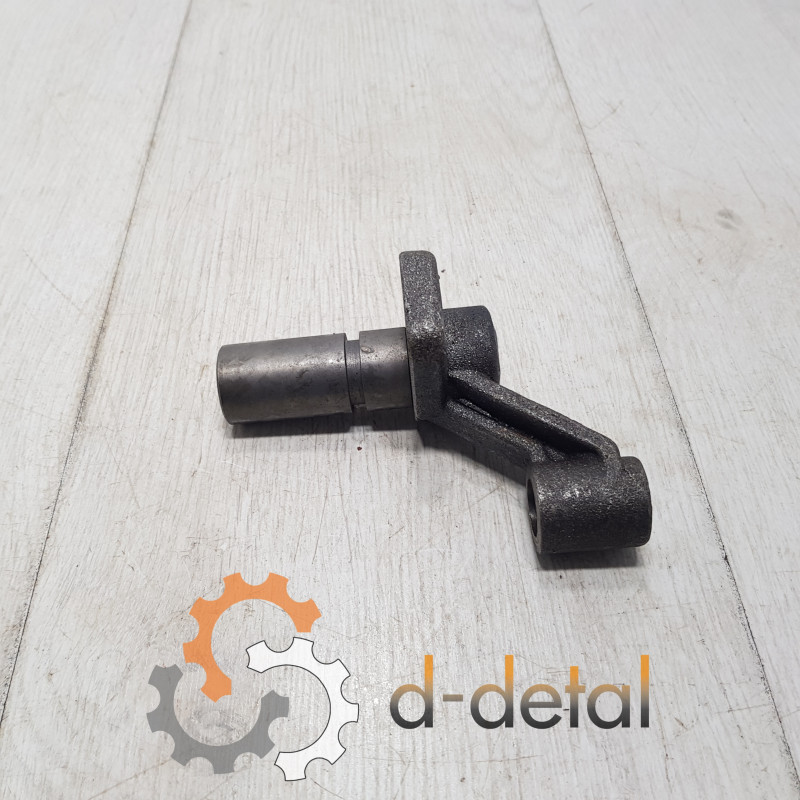

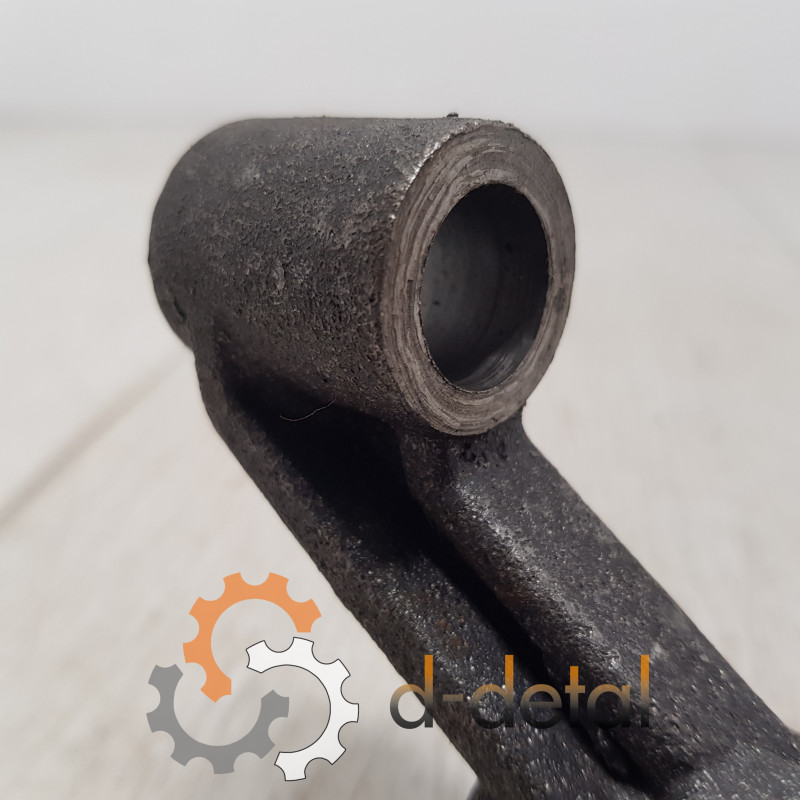

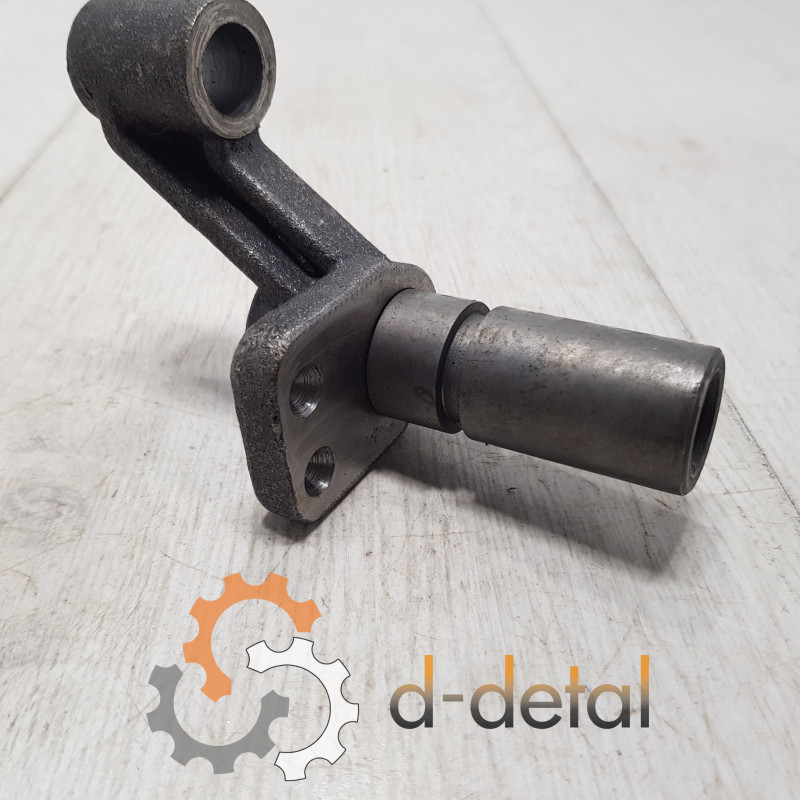

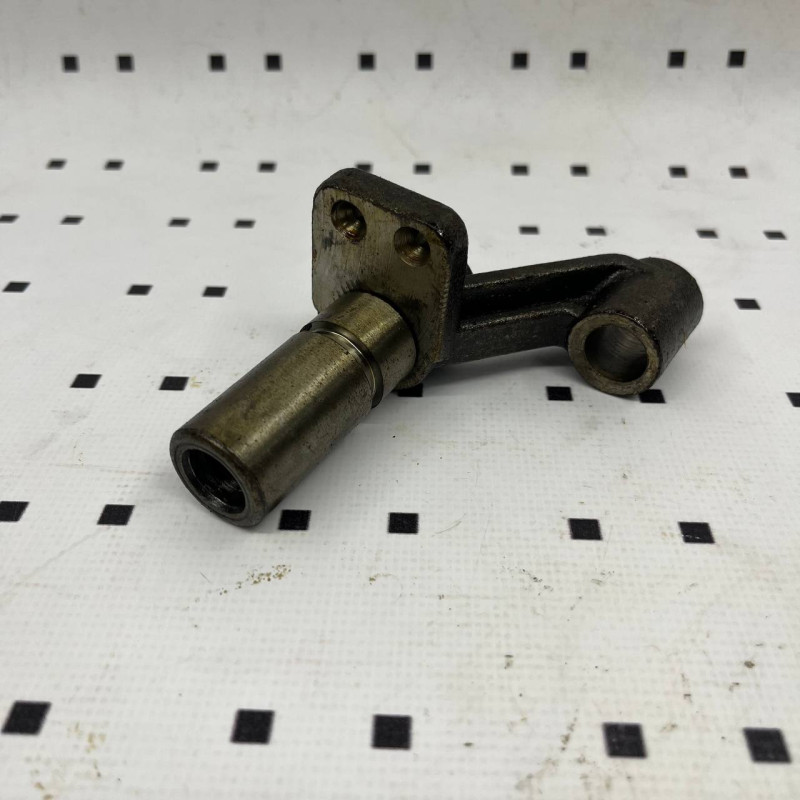

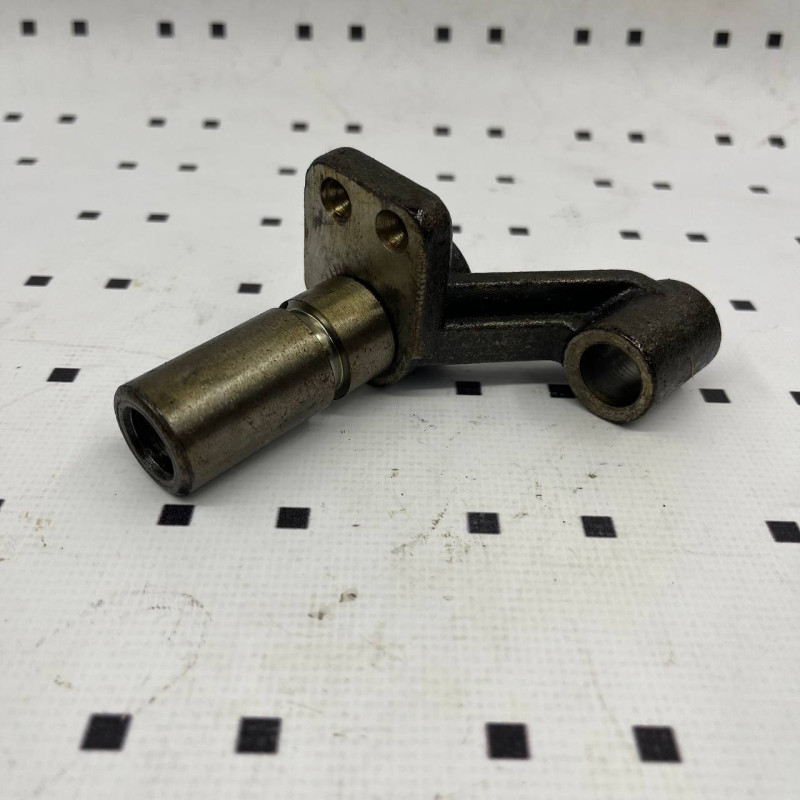

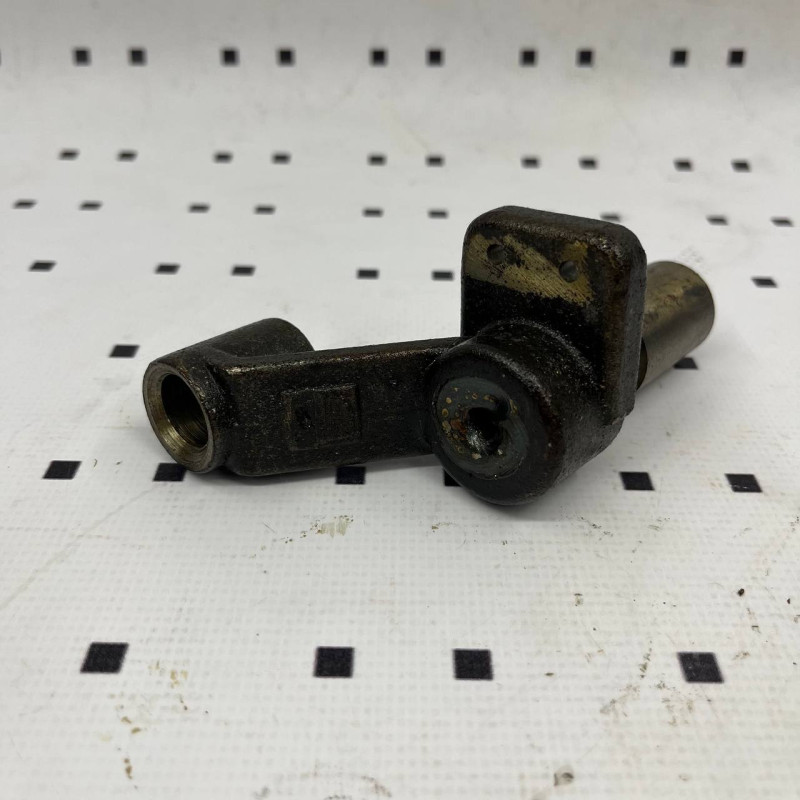

Вісь керування понижуючим редуктором КПП МТЗ - L-подібна деталь, що складається з циліндричної осі з кільцевою проточкою та жорстко закріпленого важеля. На кінці важеля розташоване циліндричне вушко з отвором для з'єднання з тягою приводу. Поверхня має характерну зернисту текуру литого металу темно-сірого кольору. Вісь забезпечує механічне керування режимами включення та вимкнення понижуючого редуктора, що дозволяє змінювати діапазон швидкостей залежно від характеру робіт.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Каталожний номер | 70-1723020 |
| Виробник | ВЗТЗЧ |
| Вага | 5 кг. |
| Габарити | 250 × 150 × 100 мм. |
| Температурний діапазон | від -40°C до +60°C |
| Сумісність | МТЗ-80, МТЗ-82, МТЗ-892 |
Ознаки зносу вісі керування понижуючим редуктором МТЗ
Вичерпання ресурсу деталі проявляється через характерні дефекти, що впливають на якість керування редуктором. Основні ознаки необхідності заміни:
- Збільшений люфт осі в монтажному отворі корпусу КПП понад 1,5 мм, що призводить до неточного увімкнення режимів.
- Деформація важеля внаслідок механічних навантажень, через що змінюється геометрія приводу.
- Розробка отвору у вушку важеля, що спричиняє нещільне з'єднання з тягою.
- Тріщини в зоні з'єднання осі та важеля, особливо небезпечні при роботі під навантаженням.
- Зношування кільцевої проточки, через що стопорне кільце не фіксує запчастину належним чином.
Нюанси встановлення вісі управління редуктором на тракторах МТЗ
Перед монтажем очистіть монтажне місце в корпусі КПП від старої оливи та металевої стружки, оскільки забруднення призводить до заклинювання осі. Деталь встановлюється з боку кабіни через технологічний отвір, при цьому важіль має бути орієнтований згідно з конструкцією приводу редуктора.
Практичні поради при монтажу:
- Встановіть вісь в отвір корпусу КПП, переконавшись, що вона входить без зусилля.
- Встановіть стопорне кільце в кільцеву проточку та перевірте надійність фіксації легким осьовим зусиллям.
- З'єднайте вушко важеля з тягою приводу через палець з фіксацією шплінтом, що запобігає самовільному роз'єднанню під час вібрацій.
- Перевірте плавність переміщення важеля по всьому робочому ходу без заїдань. Будь-які перешкоди вказують на неправильне встановлення або пошкодження суміжних елементів.
У магазині Д-Деталь можна купити вісь керування понижуючим редуктором КПП МТЗ з підбором за каталожним номером 70-1723020 та моделлю трактора. Консультанти допоможуть уточнити сумісність з вашою технікою та оформити доставку.
Відповіді на часті запитання покупців
Чи взаємозамінна ця деталь з важелями від інших виробників?
Так, за умови збігу каталожного номера 70-1723020 та геометричних розмірів монтажних елементів. Перевірте діаметр осі, довжину важеля та розмір отвору у вушку перед встановленням.
Як часто потрібно міняти цю запчастину?
Заміна виконується за фактом зносу, зазвичай через 3000-5000 мотогодин експлуатації. Інтенсивне використання понижуючого редуктора на важких роботах скорочує ресурс.
Чи потрібно зливати оливу з КПП для заміни?
Повний злив не обов'язковий, достатньо знизити рівень оливи нижче монтажного отвору осі, щоб уникнути витікання під час демонтажу.
Що робити, якщо після встановлення важіль рухається з зусиллям?
Перевірте, чи не забруднена кільцева проточка та чи правильно встановлене стопорне кільце. Якщо люфт присутній, деталь може бути встановлена з перекосом. Перевстановіть вісь, переконавшись у паралельності важеля до корпусу КПП.
