Рамка механізму перемикання передач КПП МТЗ 70-1702040-01

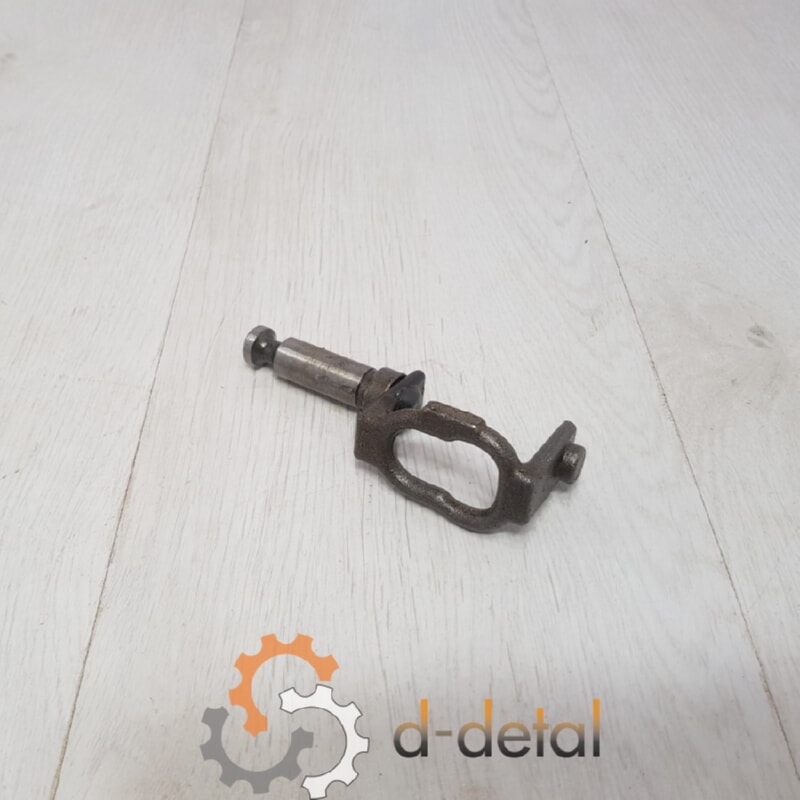

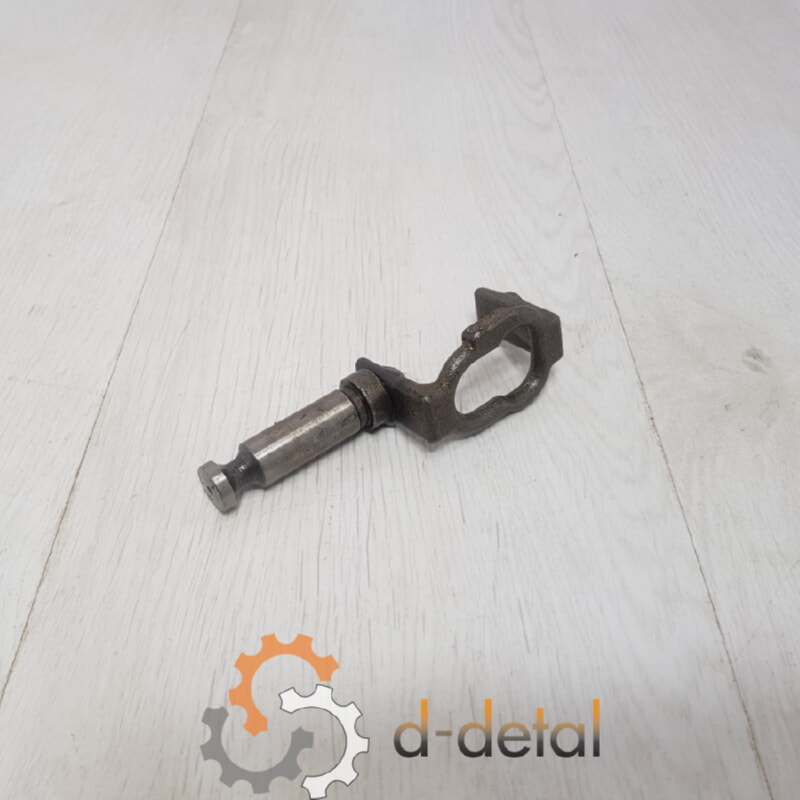

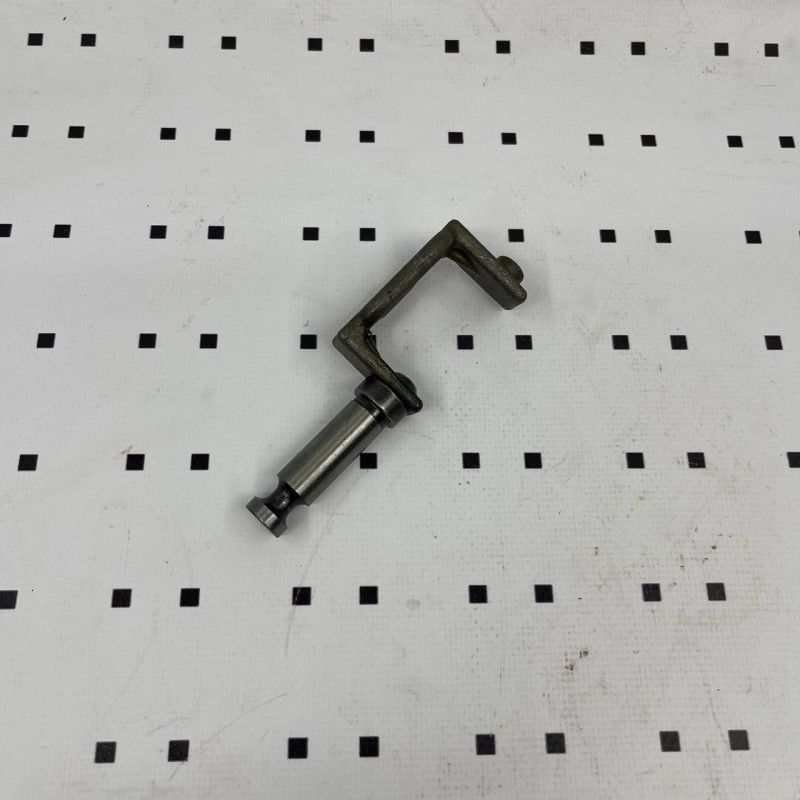

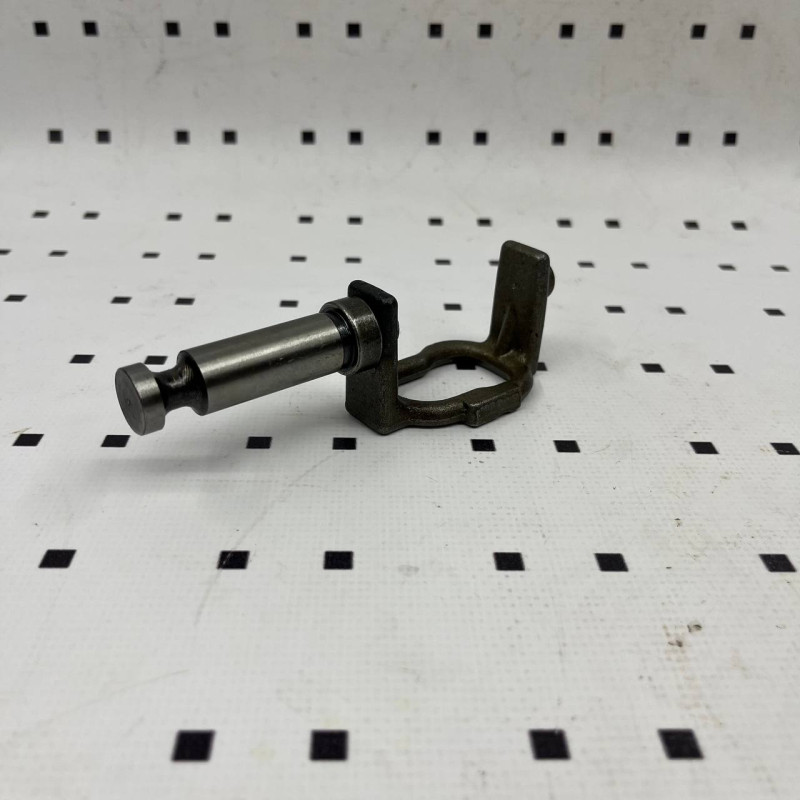

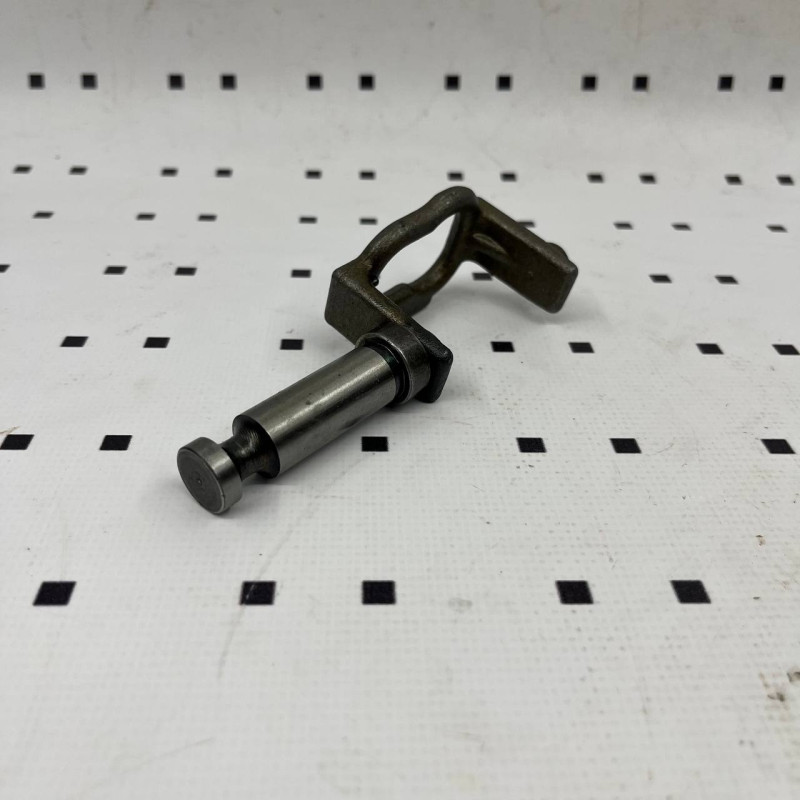

Рамка механізму перемикання передач тракторів МТЗ-80, МТЗ-82 перетворює рух важеля перемикання у механічне зусилля, що передається на повзуни для вибору та вмикання необхідної передачі. Конструктивно деталь складається з центральної рамки з овальним внутрішнім вікном, циліндричного вала з проточкою на одному кінці та Г-подібного виступу із зафіксованим штифтом на іншому. Поверхня має характерні ознаки металевого лиття та механічної обробки робочих поверхонь вала.

Технічні характеристики

Ознаки зносу та необхідності заміни рамки механізму перемикання передач КПП МТЗ

Потреба у заміні деталі виникає при появі характерних дефектів, що впливають на якість роботи трансмісії. Основні прояви зносу включають:

1. Люфт у з'єднанні вала рамки з корпусом КПП МТЗ, що призводить до неточного вмикання швидкостей.
2. Тріщини на корпусі або в місцях кріплення штифта.
3. Деформація Г-подібного виступу внаслідок ударних навантажень.
4. Знос проточки на валу, що погіршує фіксацію деталі в робочому положенні.
5. Виробітка овального вікна рамки, через що порушується геометрія механізму перемикання.

Важливі нюанси при монтажі рамки перемикання передач на трактори МТЗ

• Перед встановленням обов'язково перевірте стан контактних поверхонь вала та місця його монтажу в корпусі КПП. Наявність задирів, корозії або залишків старого ущільнювача може призвести до передчасного зносу нової деталі.
• Під час монтажу важливо правильно орієнтувати Г-подібний виступ відносно повзунів перемикання, оскільки неправильне положення унеможливить вмикання окремих передач.
• Штифт має бути надійно зафіксований у своєму гнізді без люфту.
• Після встановлення рамки перевірте легкість переміщення важеля перемикання у всіх напрямках та чітке фіксування кожної передачі без заїдань.

Купити рамку механізму перемикання передач 70-1702040 для тракторів МТЗ-80 та МТЗ-82 можна в інтернет-магазині Д-Деталь з гарантією сумісності та швидкою відправкою по Україні.

Відповіді на часті запитання

Чи взаємозамінні номери 70-1702040 та 70-1702040-01?

Так, обидва каталожні номери є повністю взаємозамінними та відрізняються лише технологічними особливостями виробництва без впливу на функціональність.

Чи потрібно змащувати вал рамки перед встановленням?

Так, робочі поверхні вала рекомендується змастити трансмісійною оливою для зменшення тертя та запобігання корозії в процесі експлуатації.

Що робити, якщо після заміни рамки передачі вмикаються з зусиллям?

Перевірте правильність орієнтації Г-подібного виступу відносно повзунів та відсутність перекосу при монтажі. Також переконайтеся, що штифт не заважає руху механізму.
