Форсунка 08 опрыскивателя конечная с боковым отсекателем 0-100/08

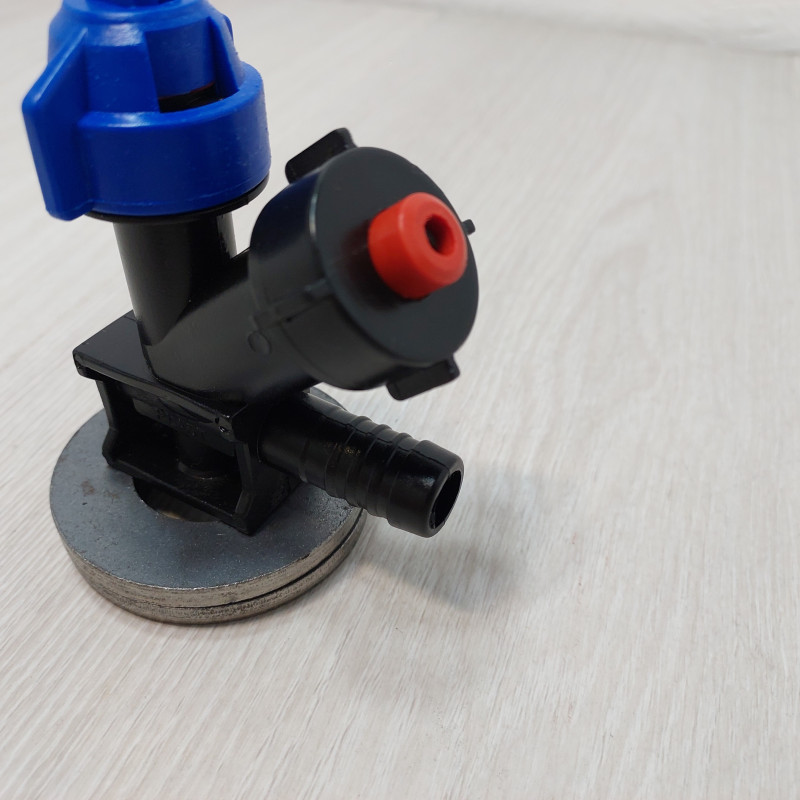

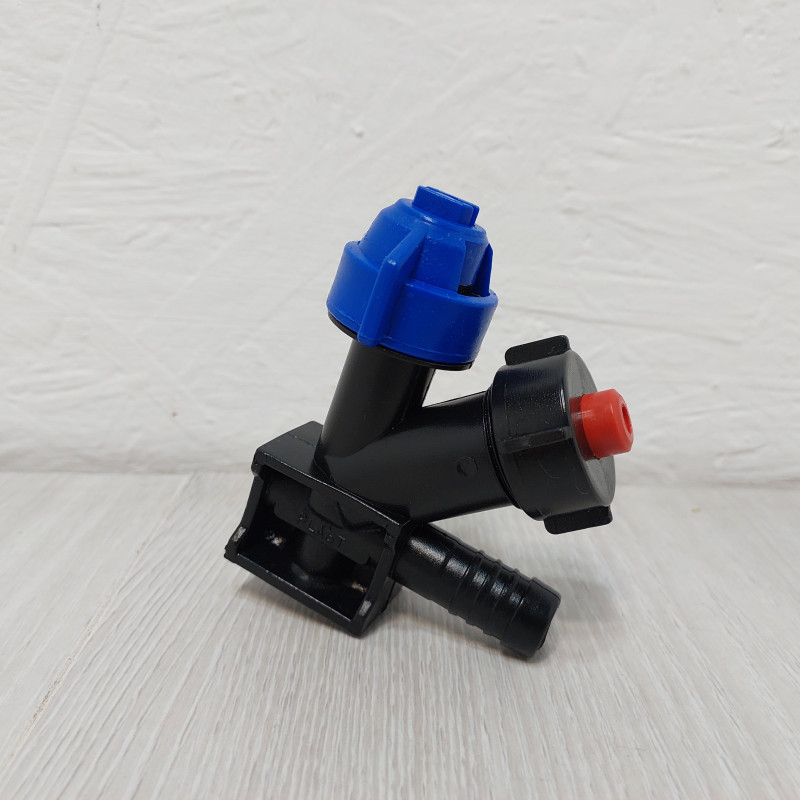

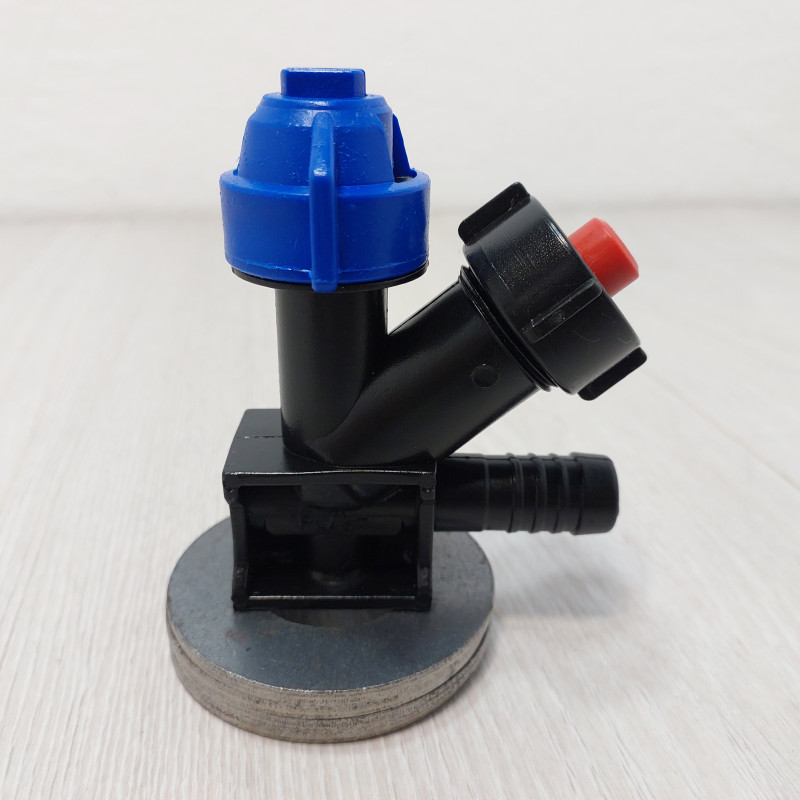

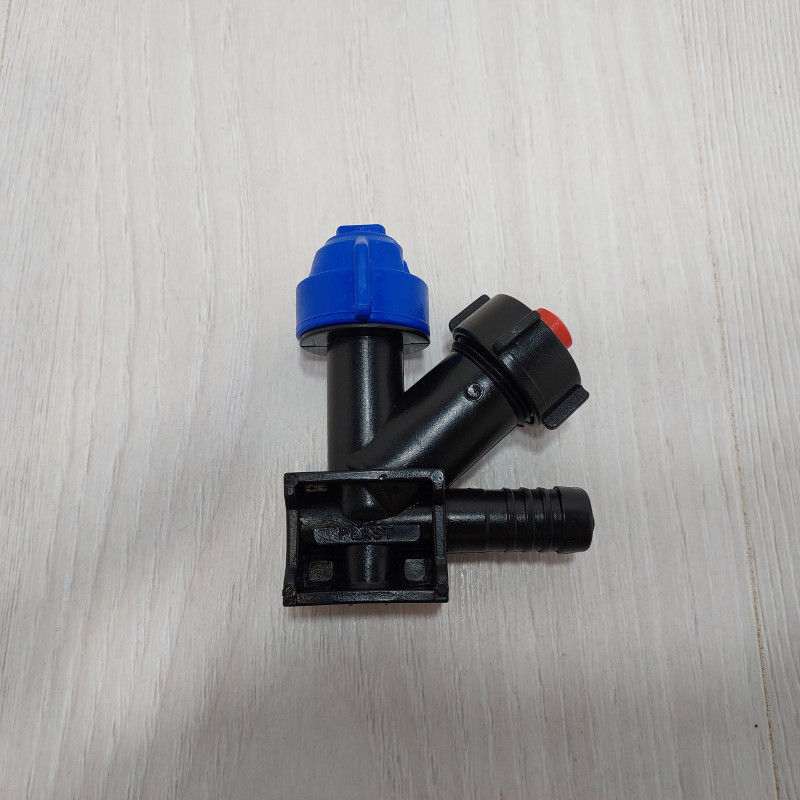

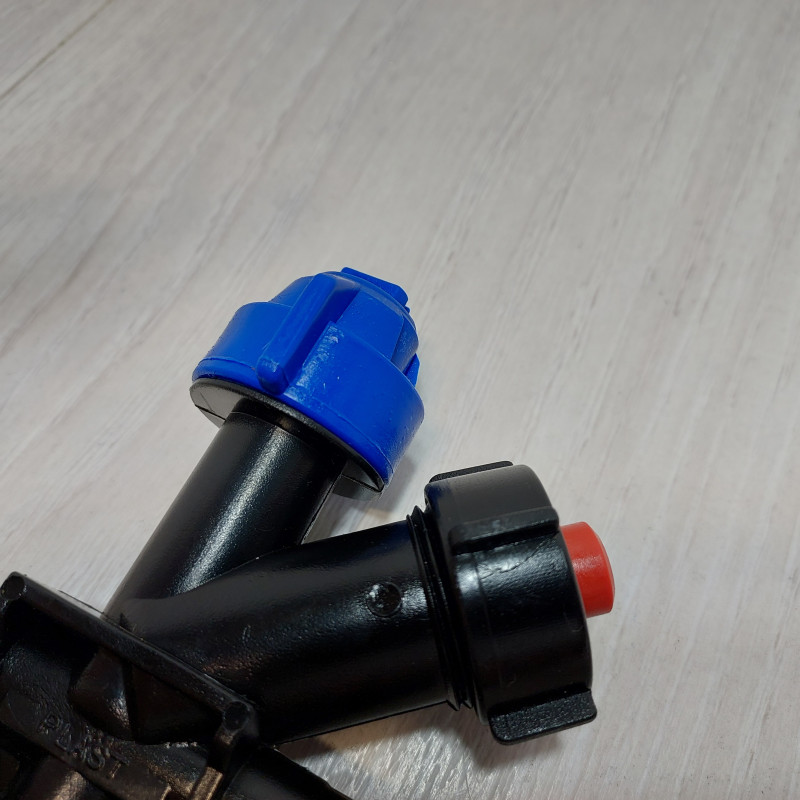

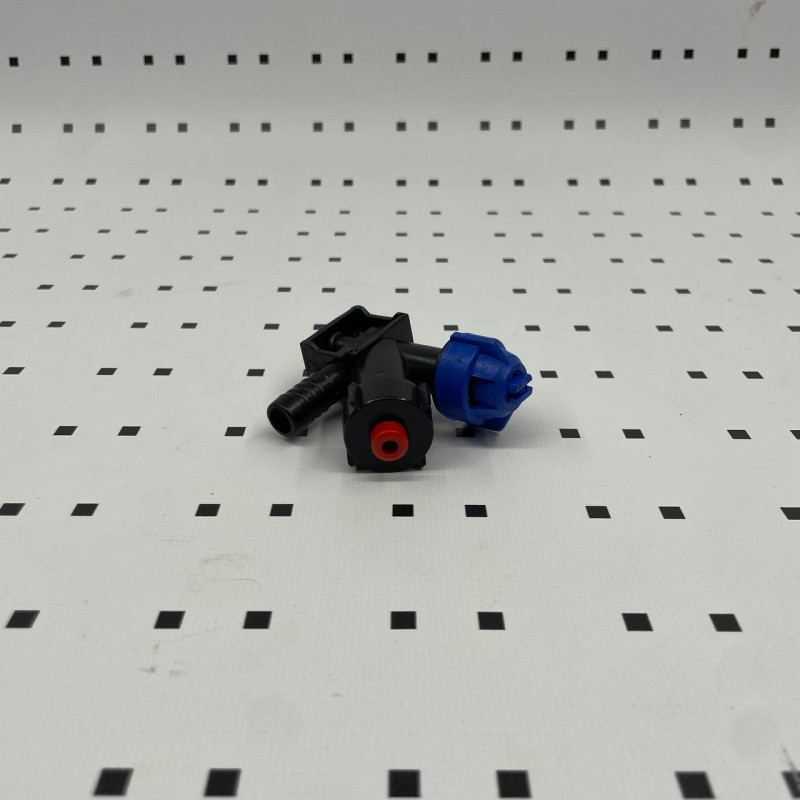

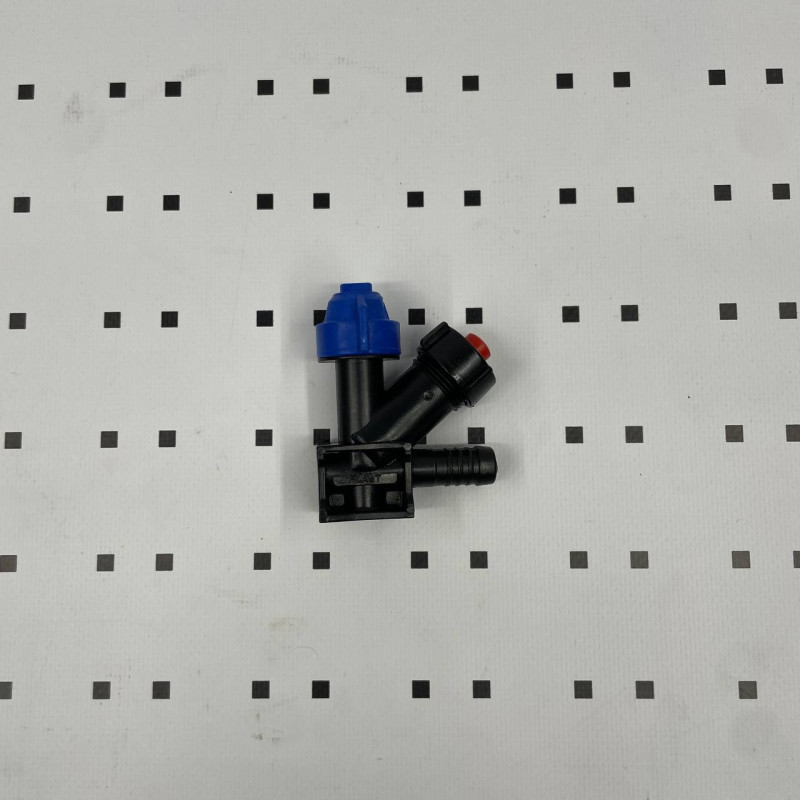

Этот элемент является конечной точкой шланговой магистрали штангового опрыскивателя, где происходит распыление рабочего раствора через установленную головку стандарта ARAG. Г-образная конструкция из черного полимера сочетает в себе горизонтальный входной патрубок диаметром 12,5 мм, вертикальный байонетный колпачок синего цвета и боковую мембранную систему отсечки. Интегрированный прямоугольный кронштейн позволяет фиксировать деталь на раме штанги через паз под винт, обеспечивая стабильное положение распылителя во время работы агрегата.
Совместимость корпуса распылителя с опрыскивателями
Деталь предназначена для штанговых опрыскивателей прицепного и навесного типа, укомплектованных шланговой системой распределения рабочей жидкости. Основное требование к совместимости заключается в соответствии внутреннего диаметра магистральных шлангов значению 12,5 мм, поскольку входной патрубок имеет кольцевые ребра именно под этот размер. Байонетный крепеж соответствует стандарту ARAG, что позволяет использовать распылители этого производителя без дополнительных адаптеров.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Одинарный (на одну головку) |
| Место установки | Конечное (шланговое) |
| Диаметр входного патрубка | 12,5 мм |
| Стандарт крепления распылителя | ARAG |
| Механизм отсекателя | Мембранный клапан |
| Расположение отсекателя | Боковое |
| Химическая стойкость | КАС, жидкие удобрения |
| Цвет корпуса | Черный |
| Цвет колпачка | Синий |
Принцип работы мембранного отсекателя форсунки
Встроенный мембранный клапан расположен сбоку корпуса и реагирует на изменение давления в системе опрыскивателя. Когда давление рабочей жидкости достигает рабочих значений, мембрана открывается и позволяет потоку поступать к распылительной головке. При снижении давления ниже порогового уровня мембрана автоматически перекрывает канал, предотвращая вытекание препарата через форсунку после выключения насоса или во время остановок агрегата. Это решение минимизирует потери дорогостоящих средств защиты растений и жидких удобрений, особенно при работе с КАС.
Признаки износа и необходимости замены форсунки 08 киневой
Эксплуатация в агрессивной среде рабочих растворов постепенно разрушает полимерные и резиновые элементы конструкции. Основные проявления состояния:
- Вытекание жидкости из-под байонетного колпачка или в месте соединения патрубка со шлангом свидетельствует о потере герметичности уплотнений.
- Капание препарата из форсунки после выключения насоса указывает на отказ мембранного клапана отсекателя.
- Трещины на корпусе или кронштейне, особенно вокруг монтажного паза, создают риск полного разрушения во время работы.
- Деформация входного патрубка или ослабление фиксации шланга приводит к подсасыванию воздуха и нестабильному распылению.
Монтаж корпуса распылителя на штангу опрыскивателя
Перед установкой убедитесь, что внутренний диаметр шланга соответствует 12,5 мм, иначе соединение не будет герметичным.
- Натяните шланг до упора в кольцевые ребра и зафиксируйте хомутом соответствующего диаметра.
- Вставьте кронштейн детали в монтажный паз на раме штанги и закрепите винтом, контролируя вертикальное положение байонетного колпачка.
- Установите распылительную головку ARAG, поворачивая ее до щелчка фиксатора байонета.
После монтажа запустите систему под рабочим давлением и проверьте все соединения на отсутствие утечек.
Купить одинарную концевую форсунку 08 для опрыскивателя можно в интернет-магазине Д-Деталь с консультацией по совместимости со штангой вашей опрыскивательной техники и быстрой отправкой по Украине.
Ответы на часто задаваемые вопросы
Какие распылители совместимы с этим корпусом?
Подходят все распылительные головки стандарта ARAG с байонетным креплением, независимо от типа распыления и производительности.
Можно ли использовать деталь для внесения КАС?
Да, полимерные материалы и мембраны отсекателя устойчивы к карбамидно-аммиачной смеси и другим жидким удобрениям.
Как проверить исправность мембранного клапана?
Запустите опрыскиватель под рабочим давлением, затем выключите насос. Исправный отсекатель полностью прекращает капание из форсунки в течение 2-3 секунд после падения давления.
