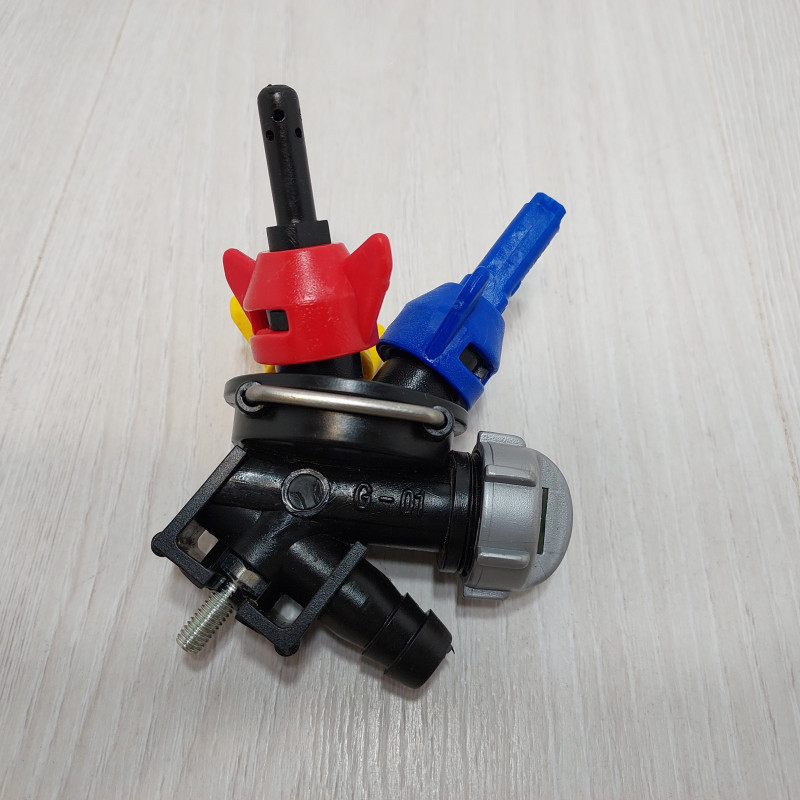

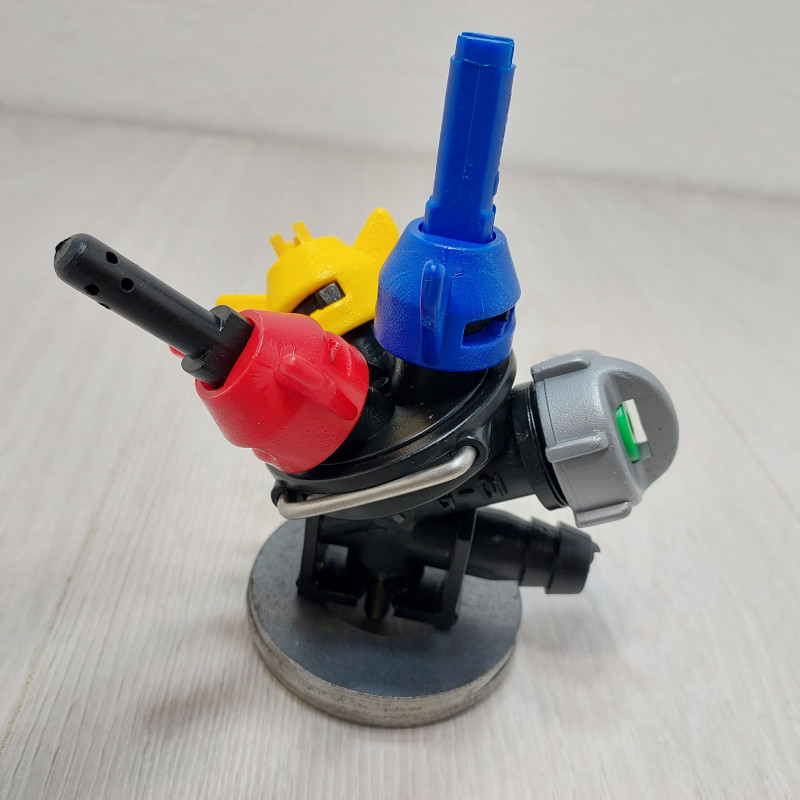

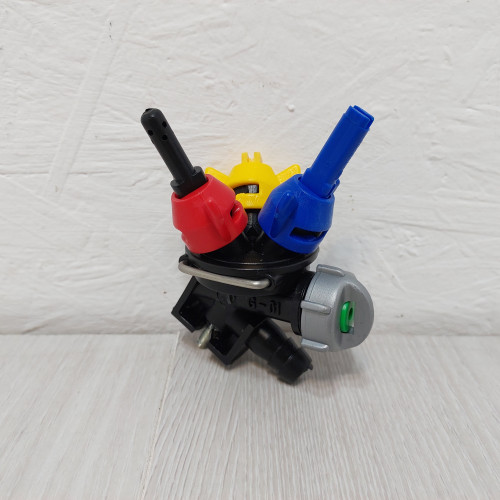

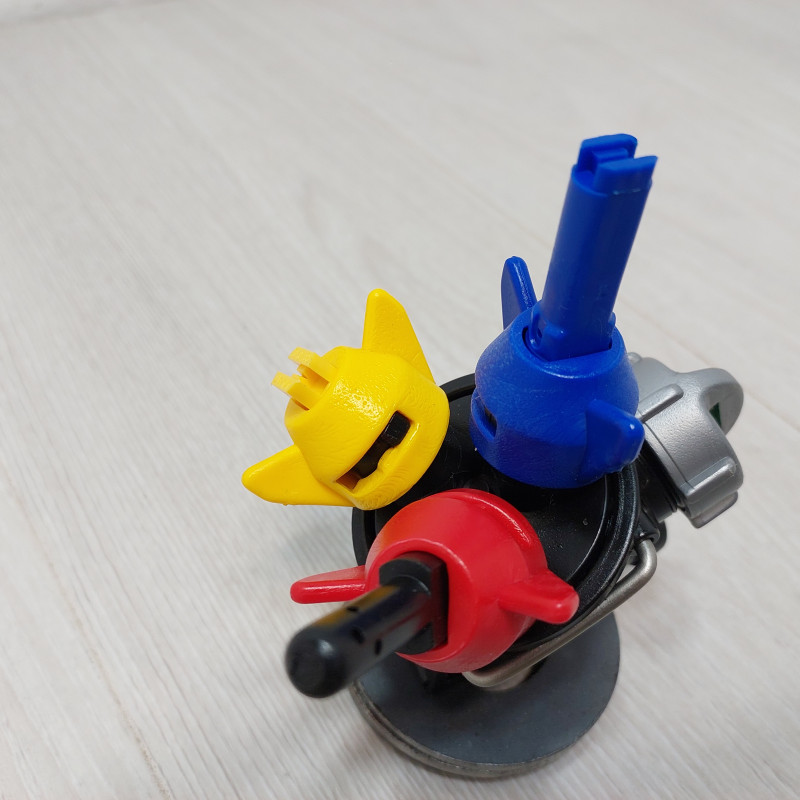

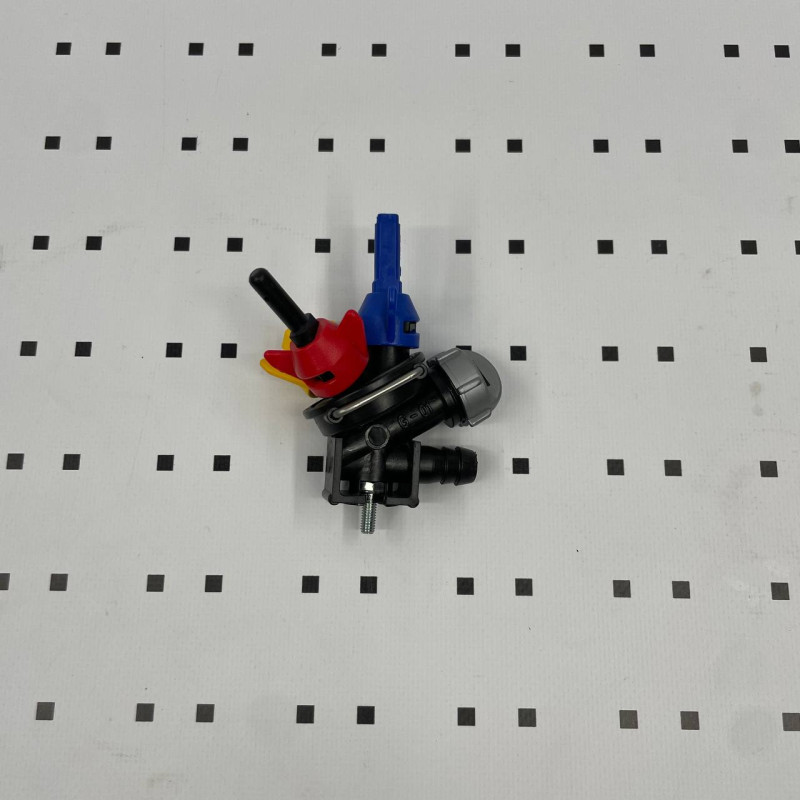

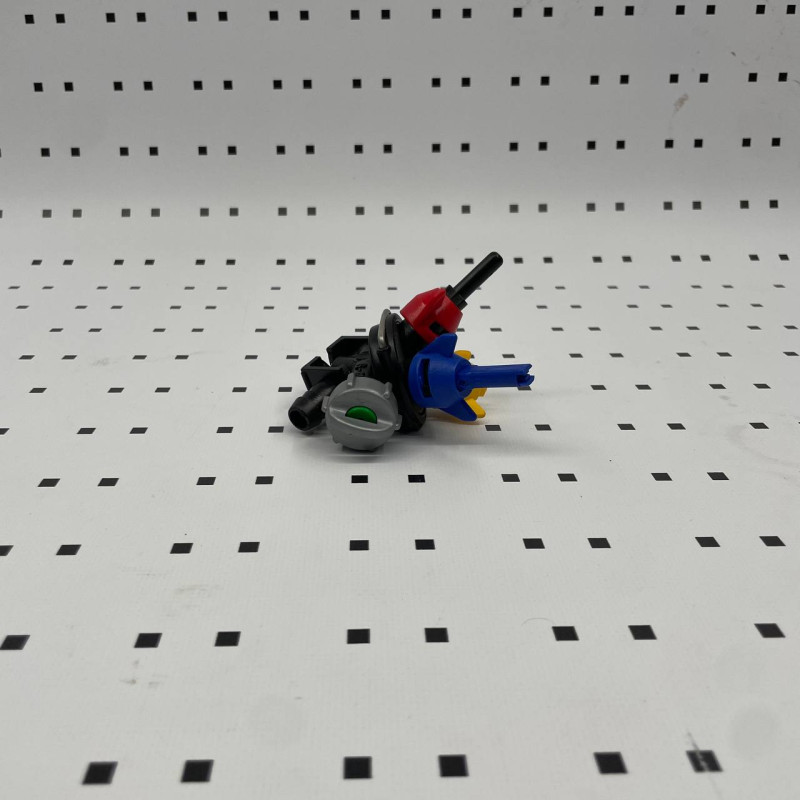

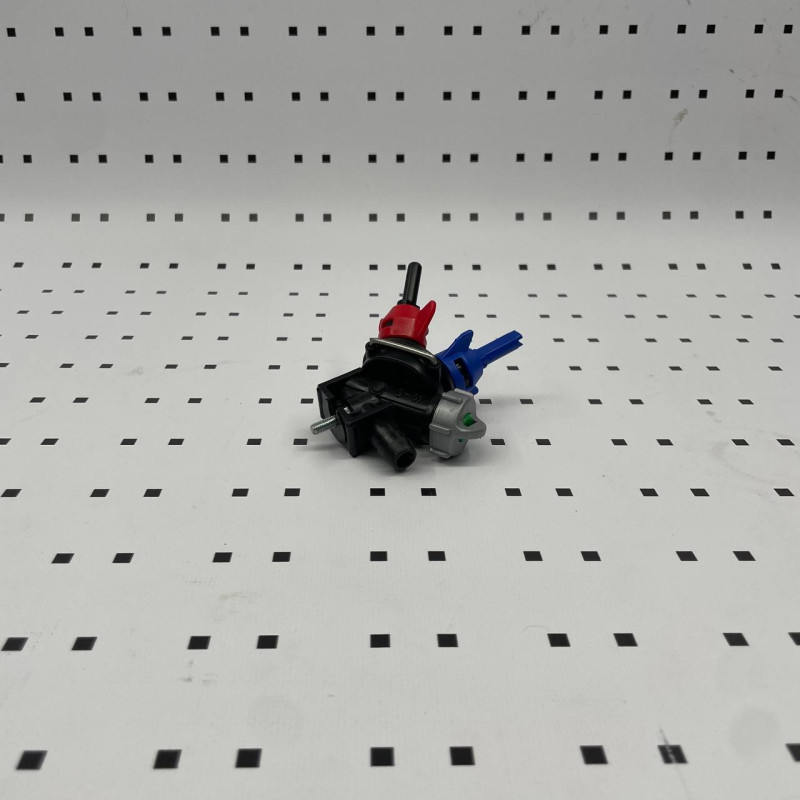

Форсунка на опрыскиватель 3-позиционная (тройная) концевая + инжекторная
Это конечный узел поливальной штанги опрыскивателя, который позволяет оперативно менять режим обработки без остановки агрегата. Револьверная головка с тремя типами распылителей переключается вручную поворотом, что особенно удобно при переходе между культурами или смене препарата. Деталь устанавливается на глухом конце магистрали штанги, обеспечивая герметичное перекрытие и точное дозирование рабочего раствора. Встроенный мембранный клапан мгновенно прекращает подачу жидкости при падении давления, что предотвращает стекание и переобработку участков во время остановок.
Совместимость тройной инжекторной концевой форсунки с опрыскивателями
Узел разработан для полевых опрыскивателей Biardzki, но совместим с большинством навесных и прицепных штанговых моделей, использующих магистральный шланг диаметром 12,5 мм. Деталь подходит к системам типа Arag и их аналогам при условии стандартного крепления на болт M6. Перед заказом убедитесь, что диаметр штуцера соответствует внутреннему диаметру вашего шланга, а на штанге предусмотрено монтажное отверстие под болт М6.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество рабочих позиций | 3 |
| Тип корпуса | Торцевой (глухой) |
| Подключение к шлангу | Штуцер Ø12,5 мм. |
| Монтажное крепление | Болт M6 |
| Распылители в комплекте | Щелевой 02 (желтый), инжекторный 03 (синий), пятиструменный для КАС |
| Тип отсечного клапана | Мембранный d18 мм. |
| Рабочее давление | 2-6 бар |
| Угол распыления | 110 |
| Материал корпуса | Ударопрочный полимер |
| Вес | 0,12-0,2 кг |
Признаки износа трехпозиционного корпуса форсунки
Деталь требует замены, если обнаружены следующие дефекты:
- Подтекание рабочего раствора в месте соединения штуцера со шлангом или вокруг мембранного клапана.
- Заедание поворотной головки, что затрудняет переключение между положениями или требует чрезмерного усилия.
- Трещины на корпусе, особенно в зоне монтажного болта или вокруг штуцера.
- Стекание раствора после снижения давления, что свидетельствует о потере герметичности мембранного клапана.
- Деформация или срыв резьбы на болте M6, что делает невозможным надежное крепление к штанге.
Советы по подбору и монтажу детали на штанге опрыскивателя
- Проверьте диаметр магистрального шланга вашего опрыскивателя: штуцер рассчитан на внутренний диаметр 12,5 мм, поэтому шланги меньшего или большего сечения требуют переходников.
- Уточните тип крепления на штанге: стандартное отверстие под болт M6 есть на большинстве моделей, но некоторые старые опрыскиватели могут иметь другой диаметр.
- При установке затягивайте монтажный болт равномерно, не допуская перекоса корпуса, что может привести к трещинам в полимере.
- После монтажа проверьте герметичность соединения со шлангом под рабочим давлением 3-4 бара, прокрутите головку через все три положения и убедитесь в отсутствии заеданий.
Купить трехпозиционную конечную инжекторную форсунку для полевого опрыскивателя можно в интернет-магазине "Д-Деталь" с подбором по модели опрыскивателя и консультацией по совместимости с вашей системой распыления.
Часто задаваемые вопросы
Можно ли установить этот узел на опрыскиватель другого производителя?
Да, при условии совпадения диаметра шланга (12,5 мм) и наличия монтажного отверстия под болт M6 на штанге.
Как часто нужно менять мембранный клапан?
Мембрана изнашивается в зависимости от интенсивности работы и качества рабочего раствора. При появлении стекания после остановки подачи замените клапан или весь узел.
Входят ли в комплект все три распылителя?
Да, в стандартной комплектации есть щелевой 02, инжекторный 03 и пятиструйный наконечник для жидких удобрений КАС.
