Корзина сцепления МТЗ (нажимной диск) в сборе (старого образца) (оригинал) 70-1601090

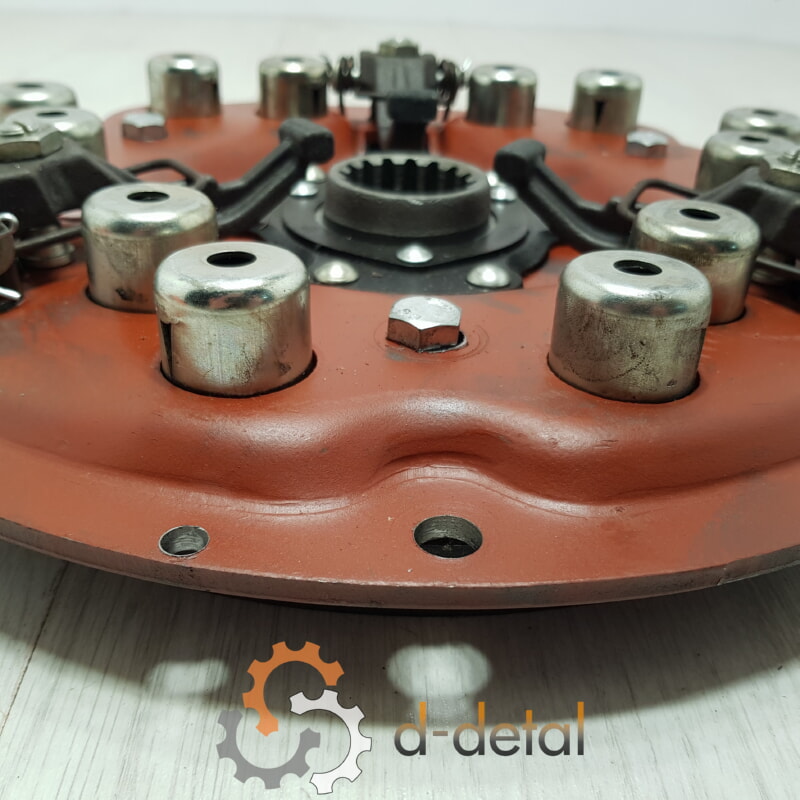

Нажимной диск в сборе МТЗ 70-1601090-А представляет собой круглый металлический корпус диаметром 350 мм с двенадцатью нажимными пружинами в стаканах и тремя отжимными рычагами с пружинными фиксаторами. Шлицевая ступица в центральной части соединяется с первичным валом коробки передач и обеспечивает передачу крутящего момента от коленчатого вала двигателя к трансмиссии. Корзина сцепления позволяет плавно соединять и разъединять силовой агрегат с КПП во время переключения передач или остановки трактора МТЗ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Каталожный номер | 70-1601090-А |
| Производитель | БЗТДиА |
| Диаметр нажимного диска | 350 мм |
| Тип сцепления | Сухое, однодисковое |
| Вес | 18,4 кг |
| Совместимость | Узел старого образца |
Признаки износа нажимного диска сцепления МТЗ
Своевременная диагностика состояния корзины позволяет избежать серьезных поломок трансмиссии и простоя техники в сезон. Основные проявления проблем:
- Сцепление "ведет" - трактор движется даже при полностью выжатой педали, передачи переключаются со скрипом.
- Сцепление "пробуксовывает" - двигатель набирает обороты, но трактор не развивает мощности, особенно под нагрузкой.
- Рывки при плавном отпускании педали, неравномерное включение передач.
- Металлический стук, звон при нажатии на педаль сцепления.
- Тяжелый ход педали или ее заклинивание в определенных положениях.
Типичные причины неисправностей корзины сцепления тракторов МТЗ
Ослабление или поломка прижимных пружин приводит к неполному прижатию ведомого диска, что вызывает пробуксовку под нагрузкой. Проверить это можно измерением высоты пружин в свободном состоянии - изношенные пружины имеют меньшую длину по сравнению с новыми.
Деформация отжимных рычагов вызывает неравномерный отвод нажимного диска, из-за чего сцепление включается или выключается с рывками. Износ его рабочей поверхности создает неравномерный контакт с ведомым, что проявляется вибрациями и рывками при работе.
Повреждение шлицевой ступицы или ее посадочного места вызывает биение узла и преждевременный износ подшипника выключения сцепления.
Нюансы установки прижимного диска 70-1601090-А на МТЗ
- Устанавливайте ведомый диск так, чтобы выступающая часть его ступицы была направлена в сторону коробки передач. Неправильная ориентация сделает невозможным включение сцепления.
- Используйте специальную оправку или старый первичный вал для центрирования ведомого диска относительно ступицы корзины при затяжке болтов крепления к маховику.
- Затягивайте болты крест-накрест в несколько приемов, чтобы избежать перекоса.
- После установки отрегулируйте свободный ход педали сцепления в соответствии с технической документацией - это обеспечит полное выключение и корректную работу узла.
В магазине Д-Деталь можно купить нажимной диск МТЗ 70-1601090-А производства БЗТДиА с гарантией качества и быстрой отправкой. Наши специалисты помогут подобрать совместимые компоненты и проконсультируют по особенностям монтажа для вашей модели трактора.
Ответы на часто задаваемые вопросы покупателей
Каков ресурс эксплуатации прижимного диска при правильном использовании?
Ресурс зависит от условий работы и стиля управления техникой. При нормальных условиях и своевременном обслуживании деталь работает 3000-5000 моточасов, но интенсивная работа с прицепным оборудованием или частые перегрузки могут сократить этот срок вдвое.
Можно ли заменить только корзину без замены ведомого диска?
Технически возможно, но нецелесообразно. Изношенный ведомый диск быстро повредит рабочую поверхность нового прижимного, поэтому рекомендуется менять обе детали одновременно для обеспечения длительной беспроблемной работы.
