Кронштейн привода выключения сцепления МТЗ старого образца 50-1602034-Б

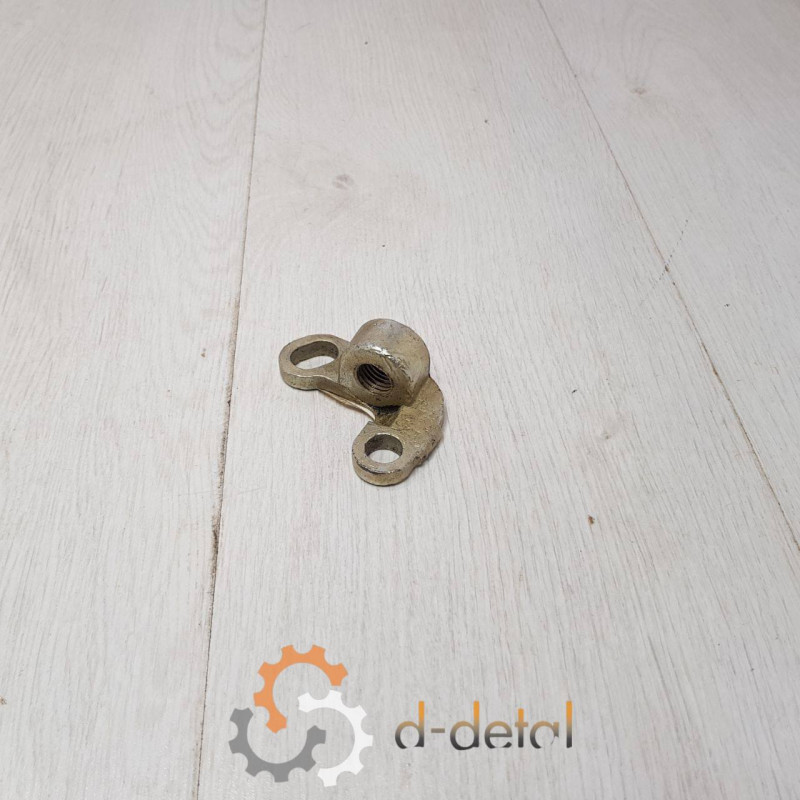

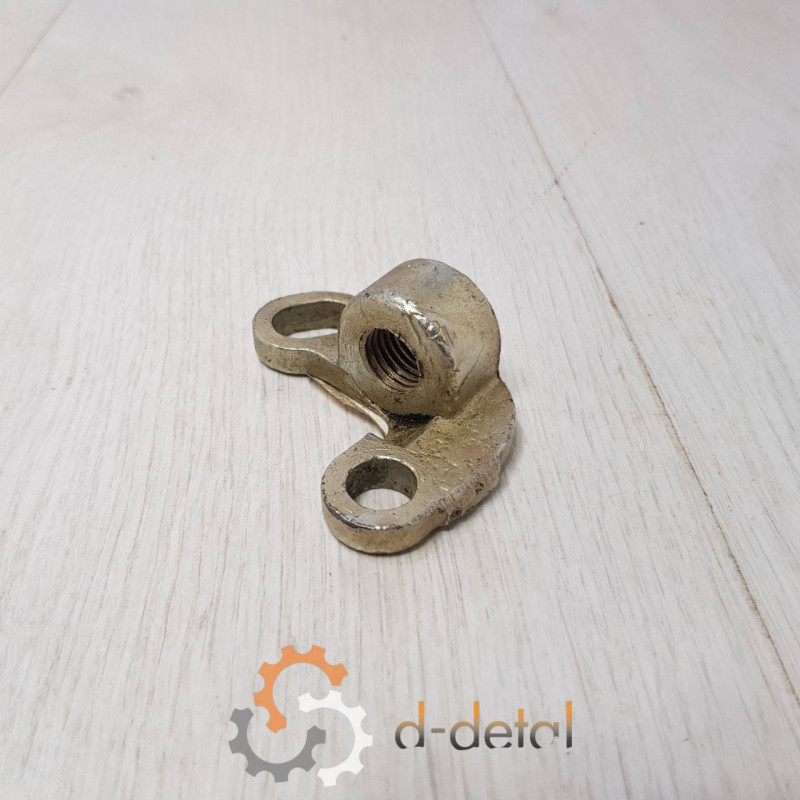

Кронштейн привода выключения сцепления МТЗ старого образца передает усилие от педали на вилку отключения, обеспечивая разъединение двигателя от трансмиссии во время переключения передач. Запчасть устанавливается на тракторах МТЗ-80 и МТЗ-82 выпуска 1974-2002 годов и конструктивно выполнена в виде дугообразной штампованной детали с двумя крепежными ушками и центральным цилиндрическим приливом с внутренней резьбой для соединения с тягой привода.
Технические характеристики
| Параметр | Значение |
|---|---|
| Каталожный номер | 50-1602034-Б |
| Производитель | Минский тракторный завод |
| Конструктивное исполнение | Старого образца |
| Крепежные отверстия | 2 шт. (круглый + овальный) |
| Центральное соединение | Внутренняя резьба |
Признаки износа и когда требуется замена кронштейна включения сцепления МТЗ
Деформация или повреждение кронштейна приводят к нарушению геометрии привода и неполному выключению сцепления. Основные проявления неисправности:
- Механизм размыкается не полностью, передачи включаются с хрустом или с трудом переключаются даже при полностью выжатой педали.
- Видимые трещины на дуге кронштейна или возле крепежных проушин, особенно после длительной эксплуатации с перегрузками.
- Разбитые или деформированные крепежные отверстия, вызывающие люфт в месте установки и нестабильность положения детали.
- Повреждение резьбы в центральном притоке, из-за чего невозможно надежно зафиксировать тягу привода.
- Остаточная деформация дуги, когда кронштейн не возвращается к исходной форме после демонтажа.
Нюансы установки кронштейна выключения сцепления МТЗ
Перед монтажом обязательно проверьте состояние резьбы в центральном притоке и целостность крепежных отверстий. Установка выполняется на картер сцепления с помощью двух болтов.
- Сначала насадите оба крепежных элемента без окончательной затяжки, используя овальное отверстие для точного позиционирования детали относительно вилки выключения.
- После выравнивания затяните болты равномерно, контролируя отсутствие перекосов.
- К центральному резьбовому соединению присоединяется тяга привода, которую необходимо зафиксировать контргайкой после регулировки свободного хода педали.
- После установки проверьте свободный ход педали (должен составлять 35-50 мм) и убедитесь в полном отключении сцепления.
Типичная ошибка заключается в затяжке крепления до выравнивания положения, что приводит к преждевременному разрушению овального отверстия и потере возможности регулировки.
Если нужно купить кронштейн привода отключения сцепления МТЗ старого образца, обращайтесь в интернет-магазин "Д-Деталь". Предоставляем консультации по подбору по каталожному номеру и помощь в определении конструктивного исполнения для вашей модели трактора.
Ответы на вопросы покупателей
Как определить скрытый дефект кронштейна без видимых трещин?
Основной признак заключается в неполном выключении сцепления при исправной вилке и подшипнике. Если после регулировки свободного хода педали передачи все равно включаются со скрипом, проверьте геометрию детали на отсутствие остаточной деформации.
Можно ли эксплуатировать трактор с трещиной на кронштейне?
Категорически не рекомендуется. Трещина под нагрузкой прогрессирует, что может привести к полному разрушению детали во время работы и потере возможности выключить сцепление, особенно в полевых условиях.
Нужно ли заменять смежные детали при установке нового кронштейна?
Проверьте состояние вилки отключения и подшипника освобождения. Если они имеют видимые повреждения, люфты или трудно перемещаются, их также следует заменить, чтобы обеспечить полноценную работу привода.
