Муфта соединительная Т-25 первичного вала КПП 14.36.001-1
Муфта соединительная Т-25 14.36.001-1 - жесткий соединительный элемент между валом сцепления и первичным валом КПП трактора, выравнивающий их вращение и обеспечивающий передачу момента без прокручивания и рывков, что заметно при работе с плугом или прицепом, когда трансмиссия испытывает резкие нагрузки.
Чтобы убедиться в совместимости, стоит сверить состояние шлицов и шпоночных пазов на обоих валах (после капремонтов встречаются расхождения по ширине и форме).
Конструкция и состав комплекта

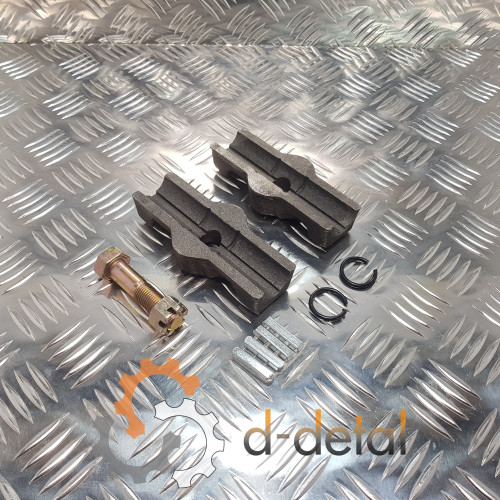

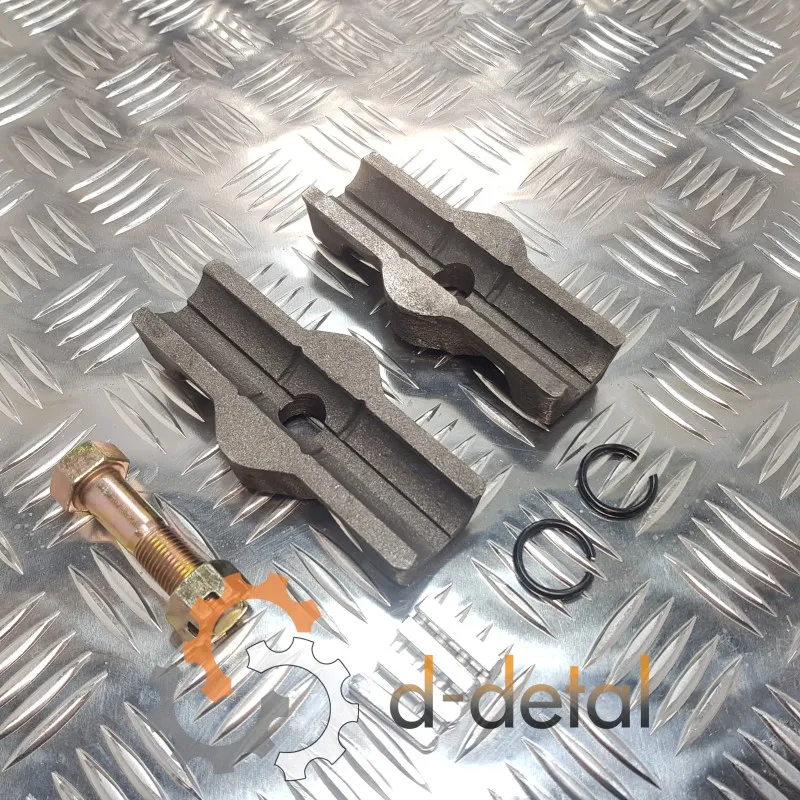

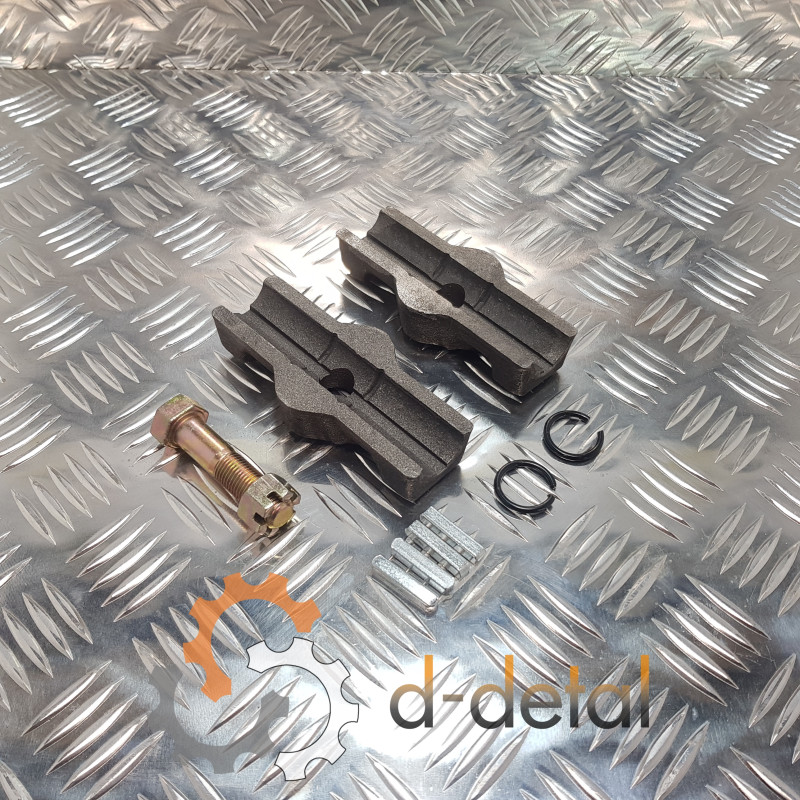

На фото видно, что муфта состоит из двух литых половин, которые стягиваются болтом, образуя плотное охватывание валов. Фиксация от проворачивания обеспечивается шпонками и стопорными кольцами. Полный комплект включает:
- 2 боковины 14.36.101-1;

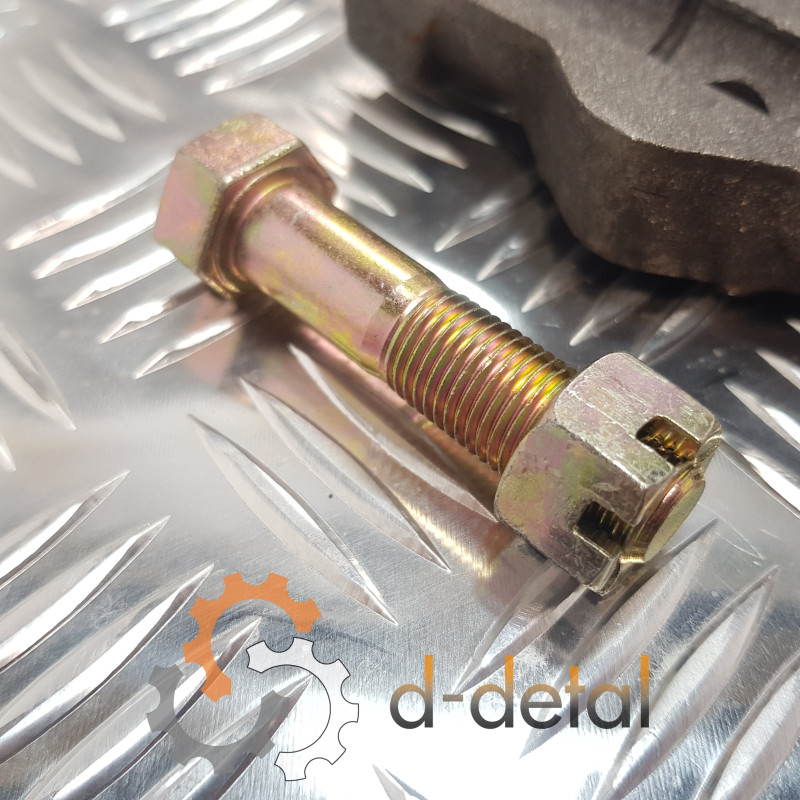

- стяжной болт 14.36.102-1;

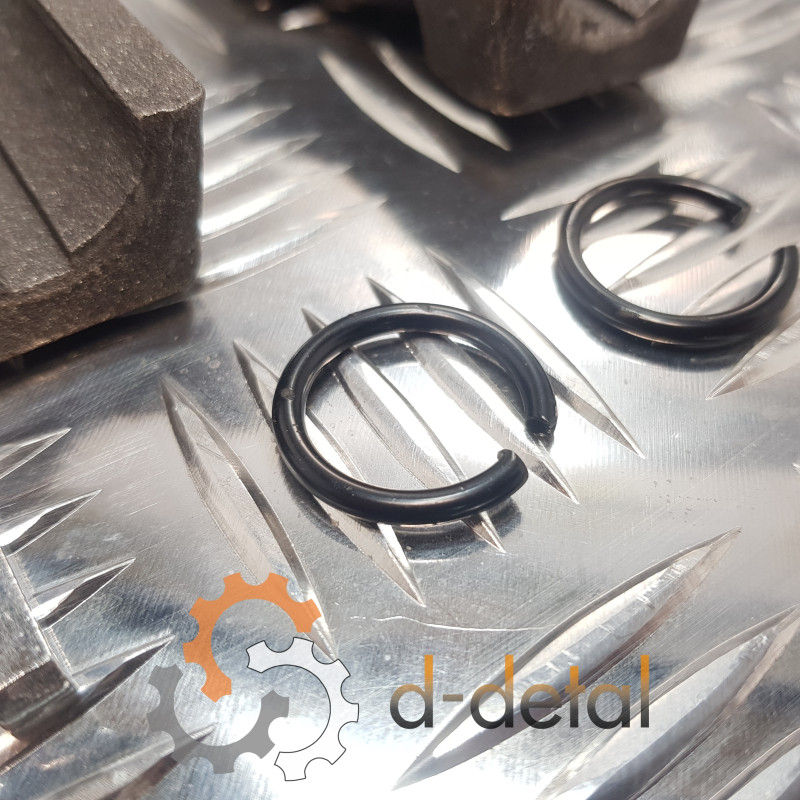

- 2 стопорных кольца 7.36.103;
- 4 шпонки 25.36.110;
- корончатая гайка М14×1,5;
- шплинт для фиксации гайки.
Жесткая конструкция не допускает амортизации, поэтому соединительная муфта Т-25 должна устанавливаться на вал ровно и без перекоса.
На что обратить внимание перед установкой соединительной муфты трактора Т-25
- Монтаж на вал: муфта должна заходить вручную. Если же нужен молоток, значит, есть несоответствие.
- Изношенные шпонки вызывают выбивание пазов и вибрацию. Перед сборкой лучше устанавливать новые.
- Проверьте упругость стопорных колец (растянутые не держат муфту в осевом положении).
- После затягивания боковин должны быть параллельными, потому что перекос быстро разрушает шлицы.
Когда соединительную муфту стоит заменить
- Появился характерный металлический шум со стороны коробки.
- При резкой нагрузке возникает короткое проскальзывание.
- На шпонковых пазах видны вмятины, сколы, разбивания.
- Увеличился люфт между валом сцепления и первичным КПП.
Такие симптомы означают, что муфта перестает прижимать валы равномерно и со временем это может привести к срыву шлицов.
Если меняете первичный вал, рекомендуется заменить и муфту, так как старая деталь часто не становится на новые шпонки без люфта.
Если вам нужно купить муфту соединительную 14.36.001-1, поможем подобрать ее под конкретное состояние валов и проверить соответствие комплекта. Быстро отправляем заказанные детали по Украине.
