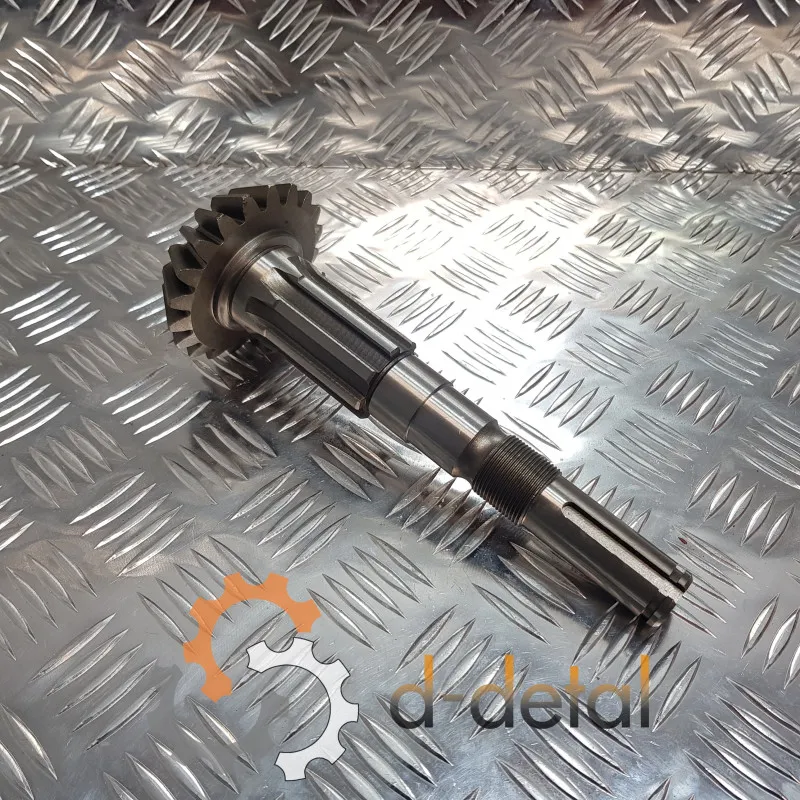

Вал первичный КПП Т-25 (z=20) 7.37.102-1
Вал первичный КПП Т-25 (7.37.102-1) зависит от правильных размеров. Для точного подбора следует сразу сверить три параметра:
- 20 зубцов на конической шестерне;
- монтаж под подшипники: 30 мм (306К3) спереди и 40 мм (308) сзади;

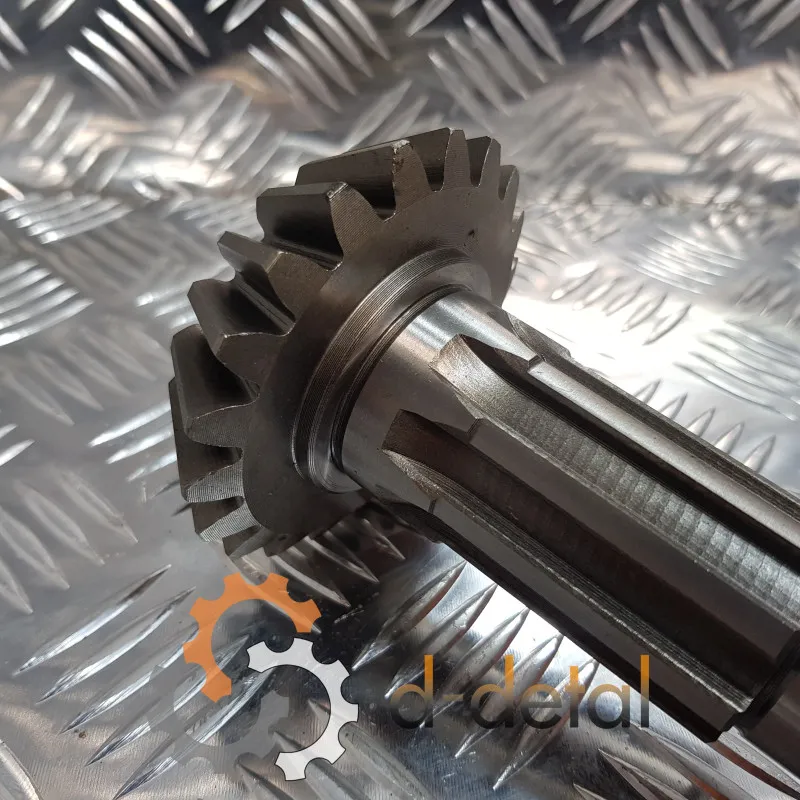

- тип шлицов под ведущую шестерню дополнительной передачи.
Задачи, которые выполняет первичный вал Т-25 в работе коробки передач
Деталь принимает момент от сцепления и формирует начальное вращение для всего механизма. На ней сосредоточены три функции:
- Ведение основной конической передачи.
- Обеспечение работы дополнительной передачи через шлицевой участок.
- Передача крутящего момента через шпоночные соединения на муфту.
Из-за этого любая геометрическая погрешность создает характерный вой КПП.
Технические характеристики
| Параметры | Значение |
|---|---|
| Каталожный номер | 7.37.102-1 |
| Масса | 1,8 кг |
| Материал | Легированная сталь, закаленная |
| Диаметр под 306К3 | 30 мм |
| Диаметр под 308 | 40 |
| Зубчатая часть | Коническая, 20 зубцов |

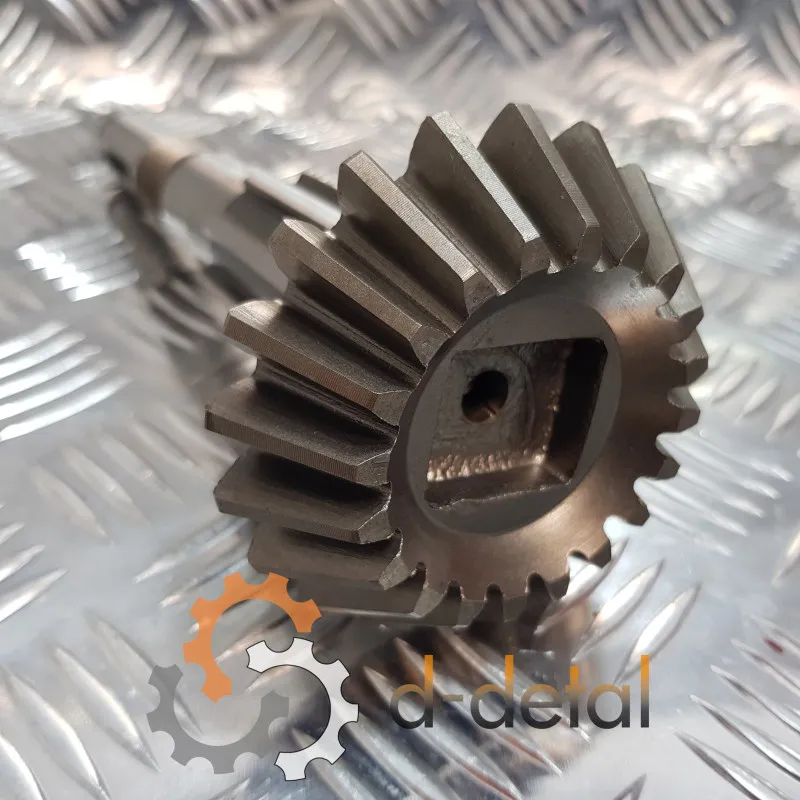

Отдельно на фото видно квадратный центр шестерни, что является конструктивной особенностью, характерной именно для первичного вала КПП Т-25 оригинального типа.
Как понять, что нужна замена старой запчасти
- Повышенный шум во всех режимах движения, особенно на пониженных передачах.
- Задиры на шейках подшипников.
- Шлицы имеют "раскоченные" грани - это распространенная причина выбивания передач.
- Если вал имеет прогиб, КПП начинает работать с неравномерным зацеплением.
Типичные причины выхода из строя первичного вала трактора Т-25
- Работа с грязным или старым маслом. Абразив разрушает конические зубцы очень быстро.
- Нарушение регулировки подшипников (зазор или перетяжка).
- Неправильный монтаж муфты (если она становится с натягом, шпонки начинают срываться).
- Перегрузка коробки при буксировке на тяжелой почве.
Чек-лист, чтобы не ошибиться при подборе новой запчасти:
- сверяйте профиль шлицов с тем, что у вас на шестерне дополнительной передачи;

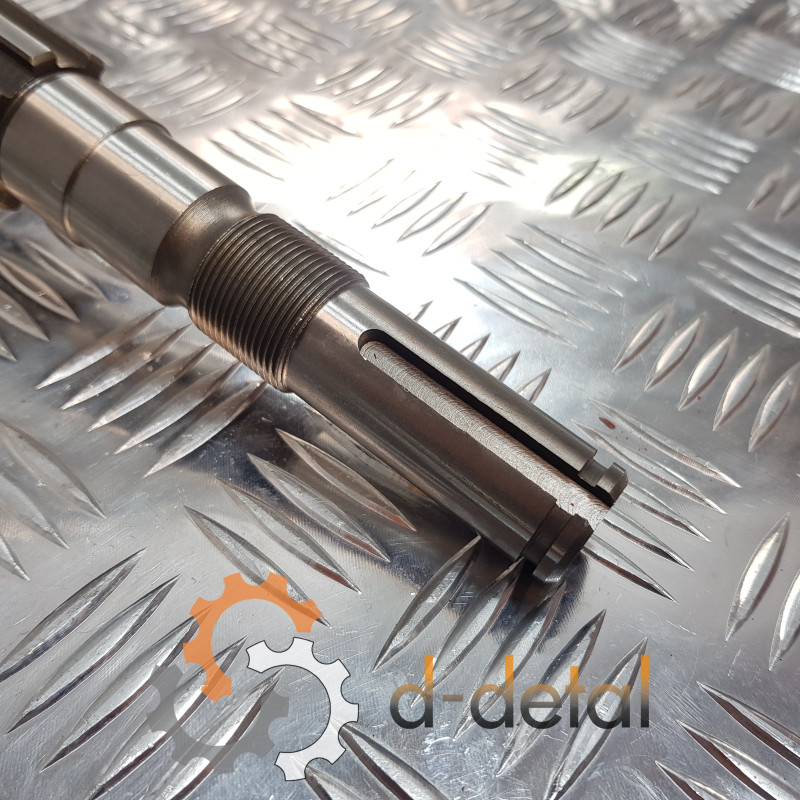

- осмотрите резьбу, так как любое повреждение затруднит монтаж и может сорвать фиксацию гайки;
- зубцы должны иметь одинаковый цвет по всей плоскости, а пятна синевы означают перегрев.
Практические советы по установке вала первичной коробки Т-25
- Подшипники монтируйте через оправку, не касаясь внешней обоймы. Перекос гарантирует быстрый выход из строя.
- После сборки проверьте легкость вращения: вал должен крутиться без рывков и люфта.
- Регулируйте зацепление конических шестерен только после полной установки всех деталей для уменьшения вероятности погрешности.
Если планируете купить первичный вал КПП Т-25, консультанты интернет-магазина Д-Деталь помогут подобрать его точно под вашу коробку, ориентируясь по размерам, подшипникам и шлицевой части. Отправка осуществляется без задержек.
