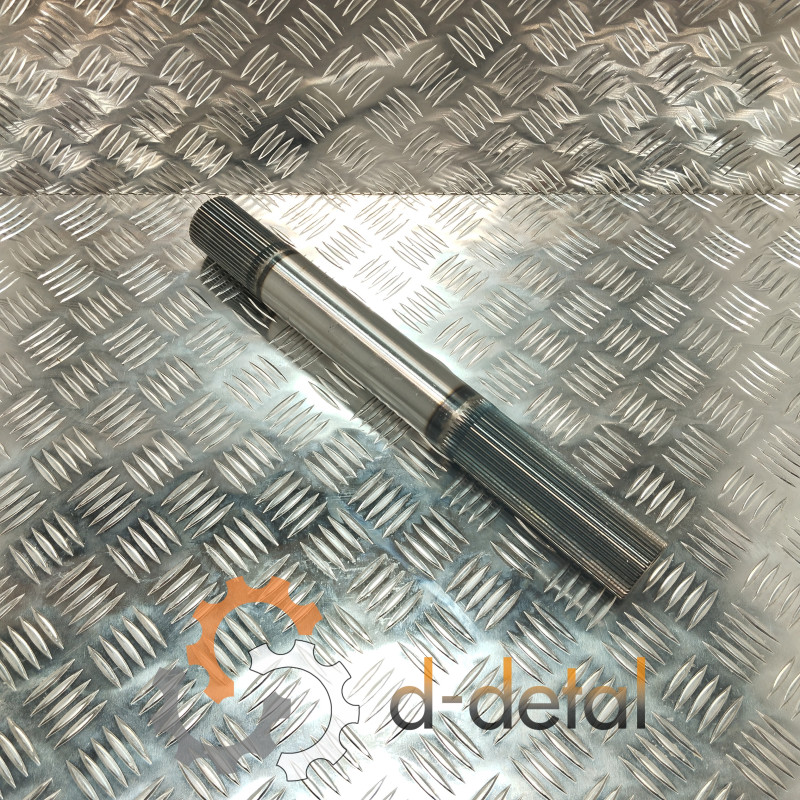

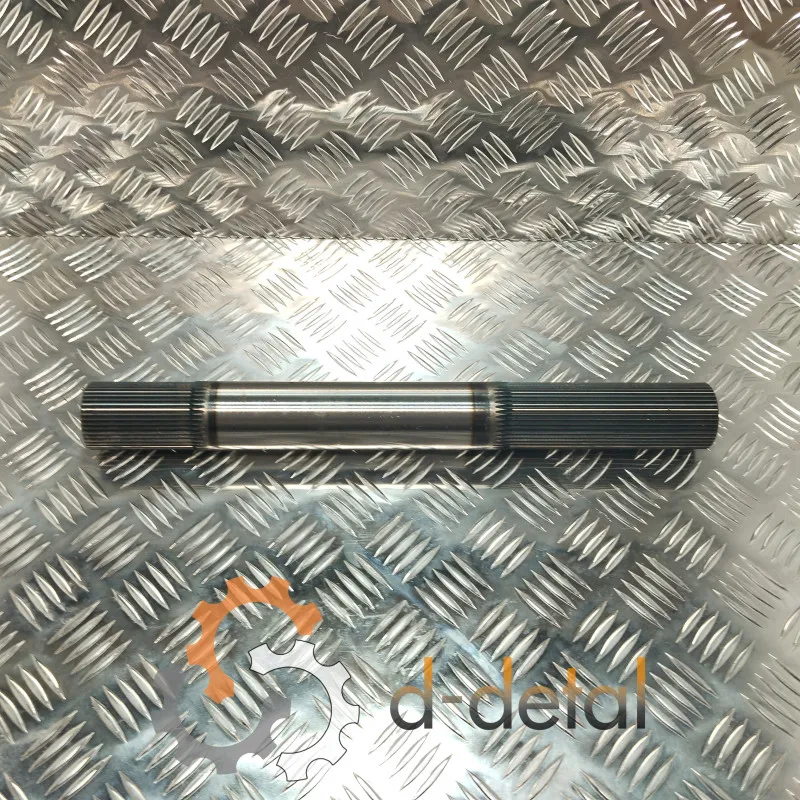

Вал навески Т-25 поворотный (подъемный) 14.56.176

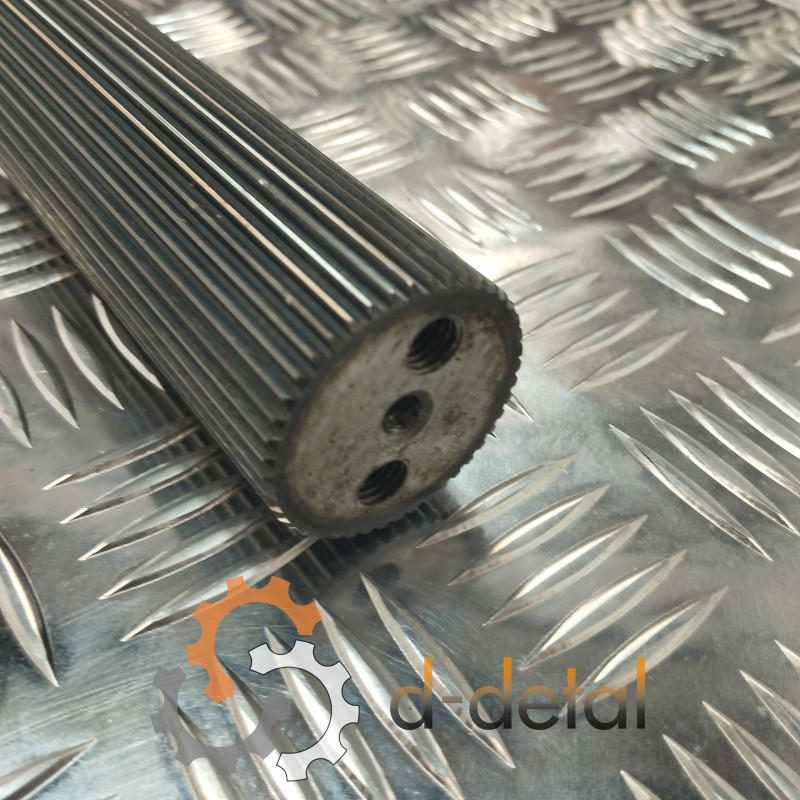

Поворотный вал задней навески 14.56.176 применяется на тракторах Т-25, ВТЗ-2032 и ВТЗ-2048. Конструкция соответствует стандартному подъемному механизму с одним гидроцилиндром ЦС75×110. Чтобы подтвердить совместимость, посчитайте 44 шлица на каждом конце и сверьте диаметр монтажной части в кронштейне навески.
Что выполняет вал навески Т-25 в работе механизма
Деталь работает в качестве промежуточного звена между гидроцилиндром и рычагами. Шток давит на рычаг → тот проворачивает вал → поднимаются или опускаются продольные тяги. Вся кинематика проще не бывает, но нагрузки на вал максимальные, из-за чего материал используют не мягкий, а закаленную сталь 40Х с твердостью около 60 HRC.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Сталь 40Х |
| Твердость | ~60 HRC |
| Количество шлицов | 44 |
| Конструкция | Шлицевые концы + цилиндрическая центральная часть |
| Расположение | Верхняя балка механизма навески, в двух опорах |
Как проверить, не изношен ли ваш старый вал навески трактора Т25
- Если рычаг "играет" после затягивания гайки, шлицы соскочили.
- Навеска поднимается неровно или с подскакиванием - есть люфт в опорах.
- На шлицевых участках видны темные заусенцы - начинается подклинивание при нагрузке.
- Визуально заметный легкий прогиб является признаком перегрузки плугом или фрезой.
Если присутствуют два или более симптомов, ресурс исчерпан, замена даст гораздо более чистый подъем навесного агрегата.
Что учесть перед покупкой поворотного вала Т-25
- Важно, чтобы шлицевые части были накатаны, а не фрезерованы. Накат держит ударные нагрузки значительно лучше.
- Если навеска работает с перекосом, обязательно проверьте состояние втулок в кронштейне, так как новый вал в изношенных опорах долго не проработает.
- Встречаются переделки под два гидроцилиндра, но они длиннее и поэтому на Т-25 в штатном исполнении не становятся.
Если нужно купить вал поворотный задней навески Т-25, подберем вариант точно под вашу модификацию трактора и проверим совместимость по фото старой детали. Быстрая отправка запчастей по Украине ежедневно по будням.
Практические советы по монтажу новой детали
- Рычаги должны встать на шлицы без забивания молотком. Если же приходится "добивать", это либо неправильный размер, либо деформирован сам рычаг.
- Перед затягиванием гаек проверьте, свободно ли вращается вал в опорах. Клин является кратчайшим путем к износу.
- После установки сделайте контрольный подъем навески с нагрузкой - все должно работать плавно и без рывков.
