Шар (яблоко) навески Т-25
В навеске тракторов Т-25 и Т-40 применяют несколько типов сферических шарниров. Они выполняют одну функцию - позволяют тяге работать без закусывания и люфта, но конструктивно отличаются. Основные параметры, на которые ориентируются при выборе: внутренний диаметр d (под палец) и внешний диаметр D (втулки или корпуса).
Шар навески Т-40, Т-25, именуемый в просторечии "яблоком", обеспечивает передачу тягового усилия..
250 грн
В наличии
Сравнительная таблица разновидностей
| Разновидность | Каталожный номер | d, мм | D, мм | Комплектация | Где применяется |
|---|---|---|---|---|---|
| Шар большой | 15.56.000-Б | 28 | - | шар + втулки | Т-25, Т-40 |
| Шар малый | 14.56.000-М | 24 | - | без втулок | Т-25 |
| Шарнир тяги | - | 25 | 59 | со втулками | Тяги 59 мм. |
| Шарнир тяги | - | 25 | 50 | со втулками | Тяги 50 мм. |
| Ремонтный шарнир | ФР-00002903 | 28 | 50 | шар + две сферические втулки | МТЗ, Т-25, Т-40 |

Как работает сферический шарнир (яблоко навески Т-25)
Стальной шар вращается в сферических втулках, воспринимая перекосы и рывковые нагрузки, возникающие при работе навесного оборудования. Таким образом:
- тяга не клинит при движении вверх/вниз;
- навеска реагирует на изменение нагрузки без ударов;
- уменьшается износ пальцев и ушек;
- сохраняется точность работы плуга, культиватора, косилки.
Для тракторов Т-25/Т-40 нагрузки большие, а ресурс узла напрямую зависит от того, насколько правильно подобрано яблоко.

Детали по каждому типу яблок навески в ассортименте интернет-магазина Д-Деталь:

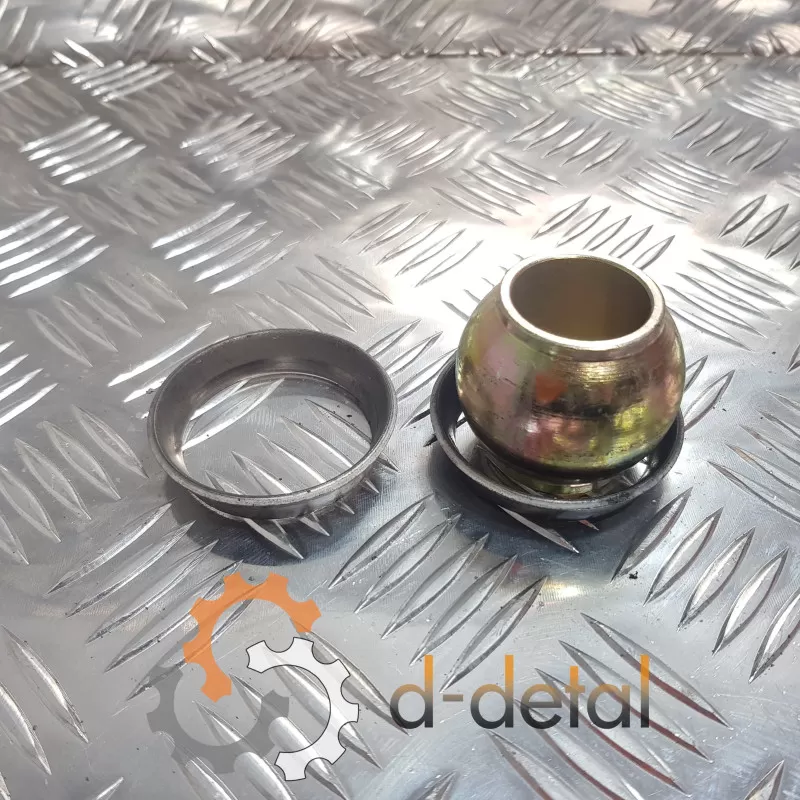

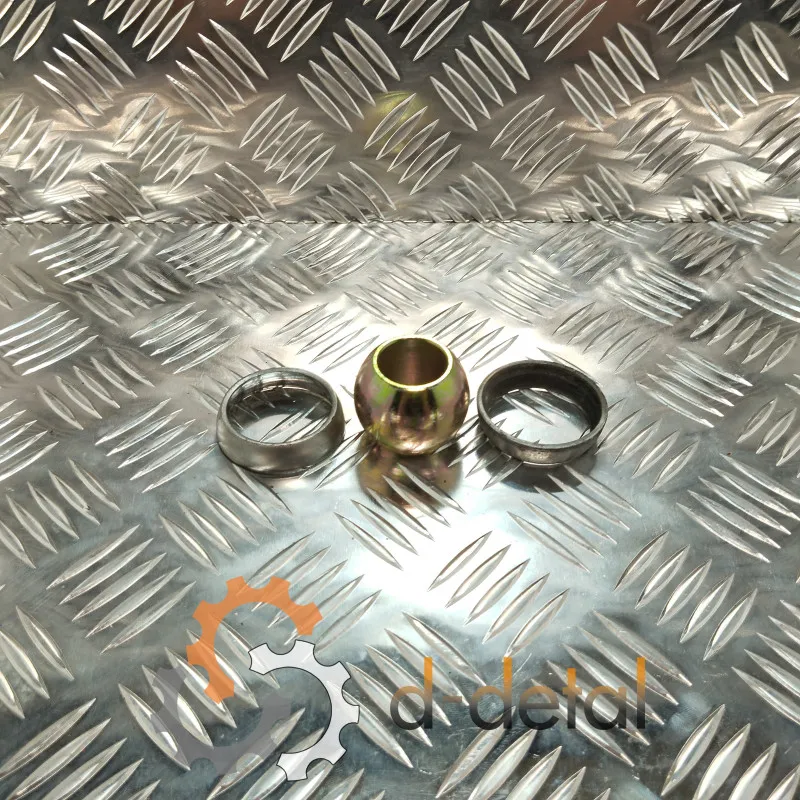

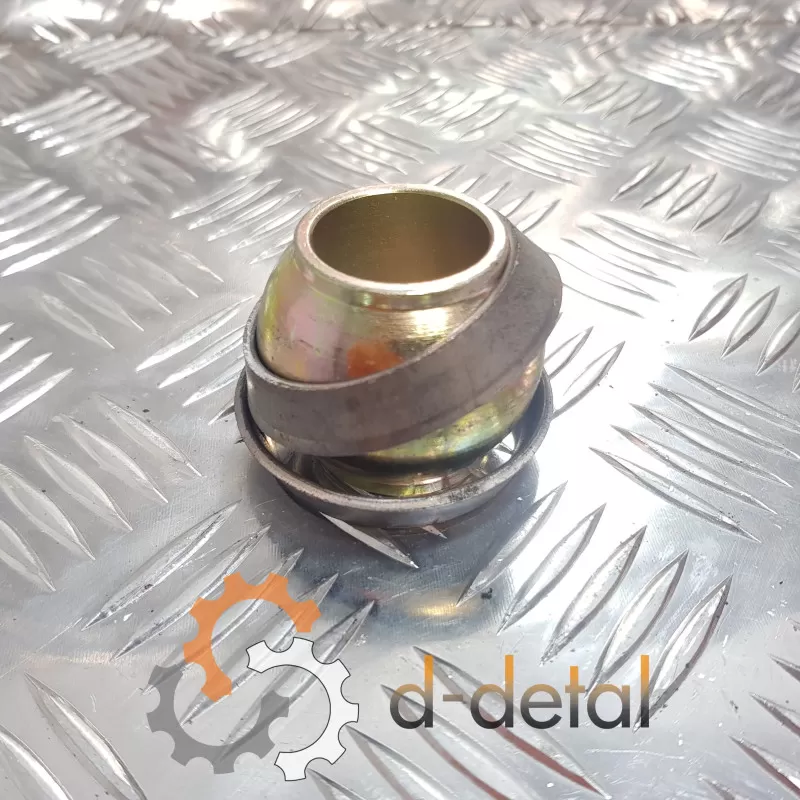

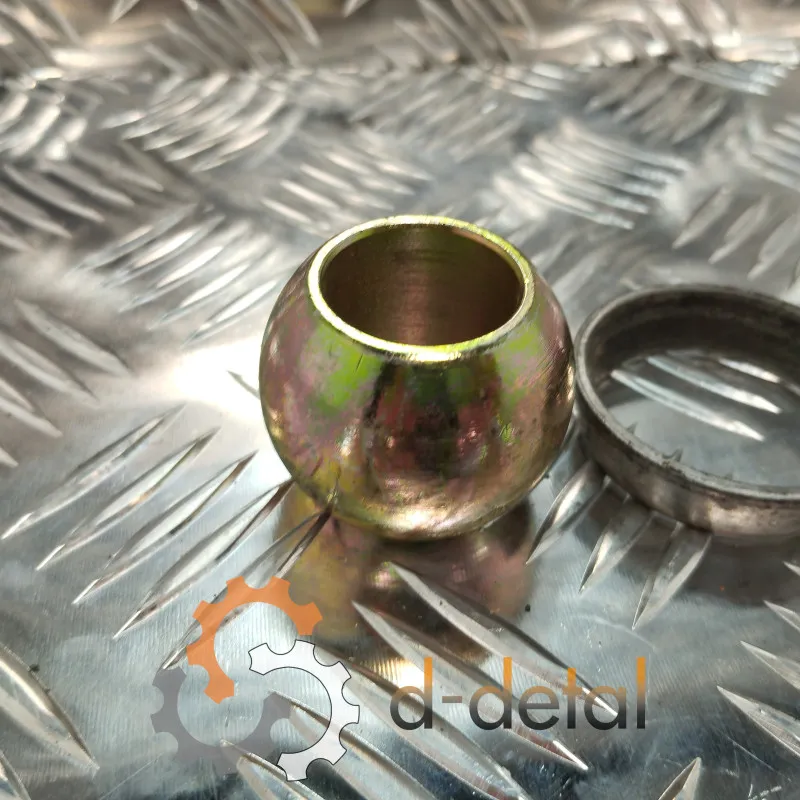

- Шар d=28 со втулками (15.56.000-Б). Вариант для верхних и нижних точек навески. Массивный шар, хорошо держит радиальные удары. Применяется на Т-25 и Т-40.
- Шар d=24 (14.56.000-М). Меньшее исполнение для Т-25. Поставляется без втулок (их подбирают отдельно). Ставится там, где конструкция тяги не предусматривает увеличенный посадочный диаметр.
- Шарнир с D=59 применяется в тягах с "широким" местом монтажа.
- Шарнир с D=50. Компактная версия с такими же характеристиками, но меньшей "чашкой".
- Ремонтный вариант d=28, D=50 (ФР-00002903). Создан для восстановления изношенных тяг. Фактически это новая сферическая пара, изготовленная на ЧПУ, которая позволяет "оживить" тягу без полной замены. Работает на МТЗ, Т-25 и Т-40. Благодаря твердой стали ресурс после ремонта часто больше, чем у новой бюджетной модели.

На что обратить внимание перед покупкой яблока навески трактора Т-25
- Точно измерьте d и D. Разница хотя бы в 1 мм означает несовместимость.
- Поймите, что у вас стояло: шарик без втулок или готовый шарнир в корпусе.
- Если есть люфт в тяге, но сама она целая, ремонтный шарнир может быть выгоднее полной замены.
- Для Т-25 часто путают 24 и 28 мм. Сверяйте фактический размер пальца.
Типичные ошибки при установке нового шарнира:
- затягивание пальца "намертво" вместо работы через сферу (шарнир быстро клинит);
- запрессование втулок без соосности (шарик начинает их точить);
- монтаж без смазки (износ в разы быстрее);
- установка не той стороной (иногда есть фаска для правильного центрирования).
После монтажа яблочко должно двигаться плавно, без подклиниваний, а люфт должен быть минимальным.
Консультанты интернет-магазина Д-Деталь помогут подобрать модель по размерам и типу вашей тяги. Напишите размеры d и D - подскажем, какой именно вариант яблочка навески Т25 стоит купить, чтобы не было люфтов, а узел работал долго.
