Важіль перемикання передач КПП МТЗ нижній (бічне керування) (оригінал) 70-1703011

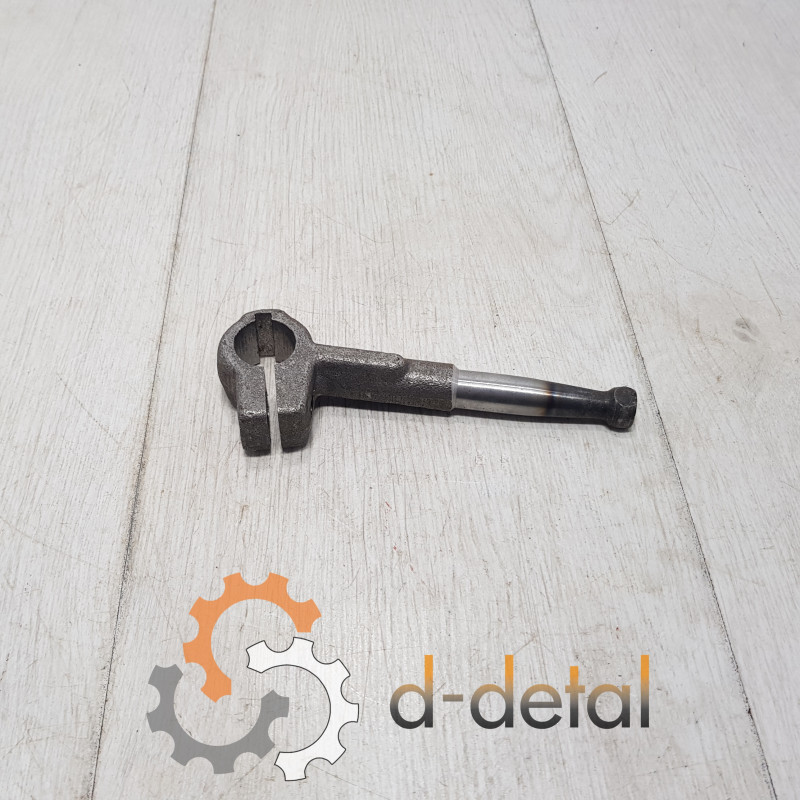

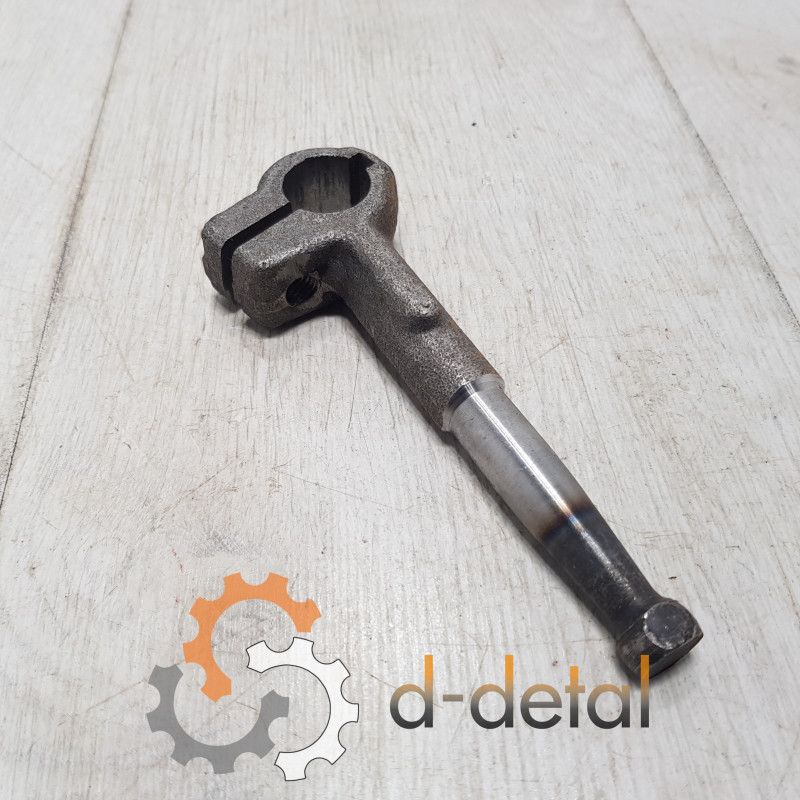

Нижній важіль перемикання передач тракторів МТЗ-80 і МТЗ-82 - металева деталь Г-подібної форми, що передає механічне зусилля від оператора до механізму вибору та перемикання передач у коробці з бічним керуванням. Запччастина монтується на кришку КПП через клемне з'єднання, забезпечуючи надійну фіксацію на валу без люфтів. Конструкція поєднує масивну головку з розрізом для затискання та подовжене плече зі шліфованою циліндричною частиною, що взаємодіє з тягами механізму перемикання.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Каталожний номер | 70-1703011 |
| Тип керування | Бічне |
| Тип кріплення | Клемне (затискне) |
| Місце встановлення | Кришка КПП |
| Сумісність із механізмом | 70-1703010-А1 |
| Виробник | МТЗ |
Ознаки зносу нижнього важеля КПП МТЗ бічного керування
Пошкодження або вичерпання ресурсу важеля проявляється через конкретні зміни в роботі механізму перемикання передач тракторів МТЗ. Своєчасне виявлення цих ознак дозволяє уникнути ускладнень під час польових робіт.
- Люфт у з'єднанні головки важеля з валом через розтягування клемного затискача або зношування внутрішньої поверхні розрізу.
- Тріщини на плечі важеля в зоні переходу від головки до циліндричної частини, що виникають від циклічних навантажень.

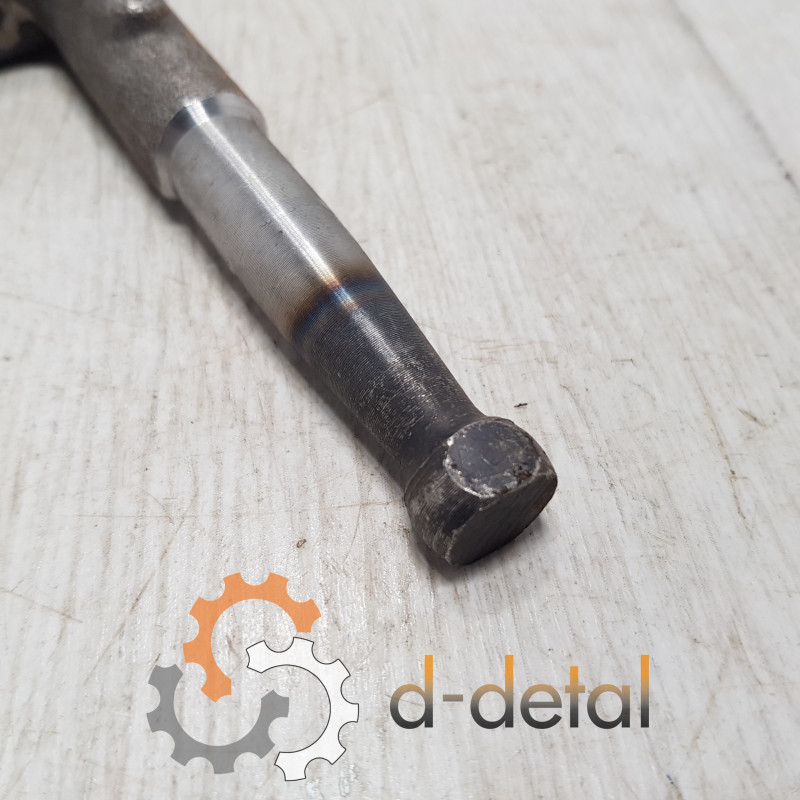

- Виробка на шліфованій циліндричній поверхні, яка контактує з тягами механізму перемикання.
- Деформація кінцевого потовщення, що призводить до неповного увімкнення швидкостей або їх самовільного вимикання.
Як вибрати важіль механізму перемикання передач на трактор МТЗ
Головна помилка під час підбору полягає в ігноруванні типу керування. Трактори МТЗ випускалися з двома варіантами розташування вузла перемикання, тому важелі для бічного та центрального керування мають різну геометрію та не є взаємозамінними. Перевірте маркування на кришці коробки передач або уточніть модифікацію механізму перемикання за каталожним номером 70-1703010-А1, що підтверджує сумісність з боковим керуванням. Звертайте увагу на стан клемного затискача на новій деталі: розріз має бути рівномірним, без слідів деформації, а внутрішня поверхня головки повинна мати чисту механічну обробку без задирок.
Встановлення нового нижнього важеля КПП МТЗ
Перед монтажем очистіть вал механізму перемикання від старої оливи та забруднень, перевірте відсутність задирів на контактних поверхнях.
- Важіль встановлюється на вал через клемне з'єднання: головку з розрізом надягають на вал, після чого затягують фіксувальний болт, стискаючи затискач до повного усунення люфту.
- Під час затягування контролюйте, щоб плече важеля зайняло правильне положення відносно тяг механізму перемикання, інакше передачі не включатимуться на повний хід.
- Після встановлення перевірте вільний хід важеля в нейтральному положенні та чіткість фіксації в крайніх позиціях, що відповідають включеним передачам.
Купити важіль нижній механізму перемикання передач КПП 70-1703011 в інтернет-магазині Д-Деталь можна з підбором за моделлю трактора та консультацією щодо сумісності з вашою модифікацією коробки передач.
Часті запитання покупців
Як визначити, що важіль потребує заміни, а не ремонту?
Тріщини на плечі або виробка клемного затискача (коли затягування болта не усуває люфт) роблять ремонт недоцільним через ризик руйнування деталі під навантаженням.
Чи можна встановити важіль від центрального керування замість бічного?
Ні, геометрія важелів та місця їх кріплення на кришці коробки МТЗ відрізняються. Використання невідповідної деталі унеможливлює коректне перемикання передач.
