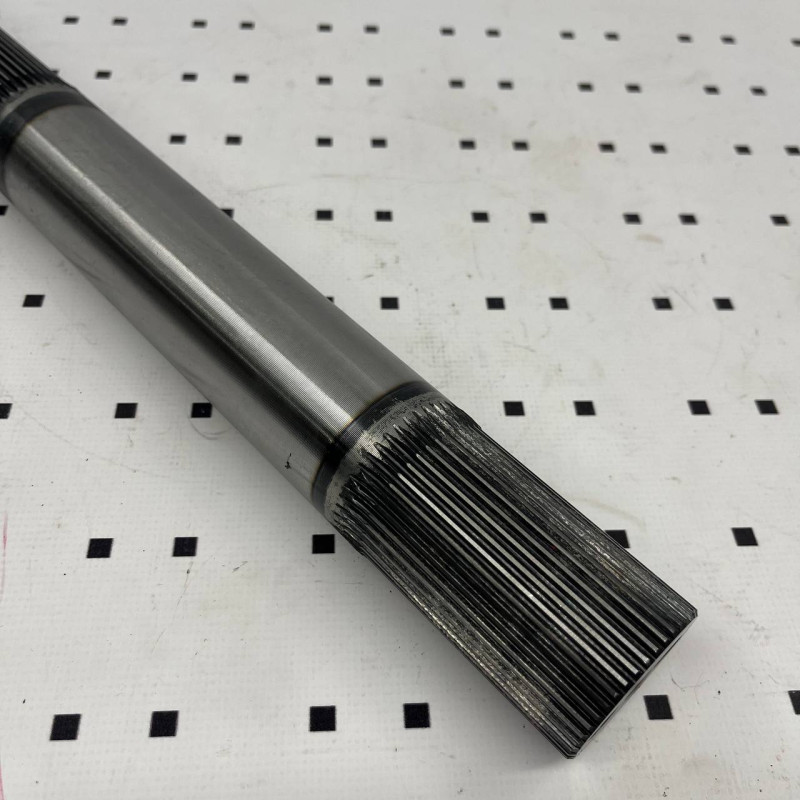

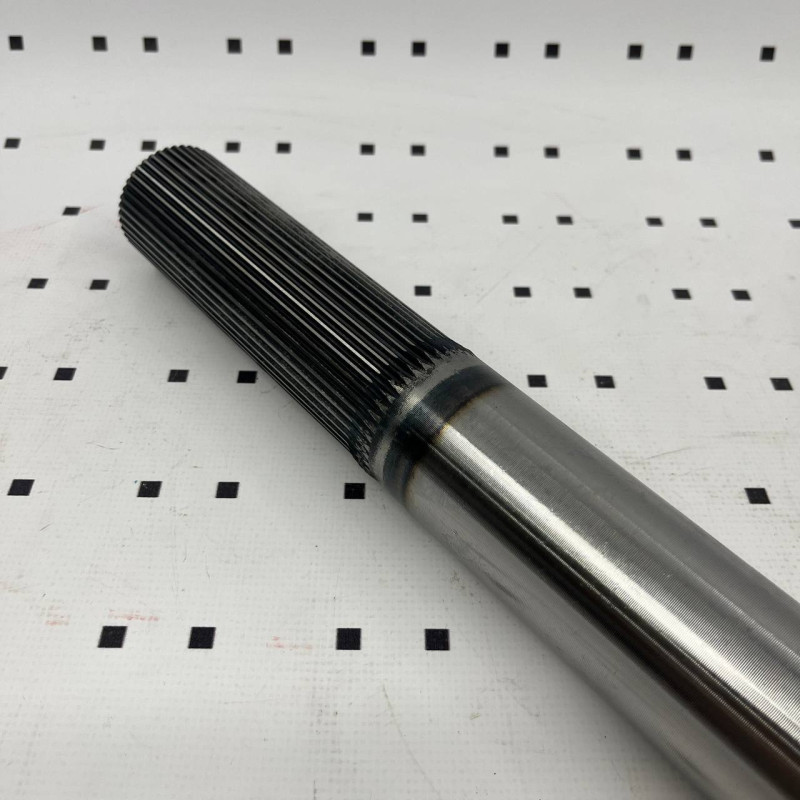

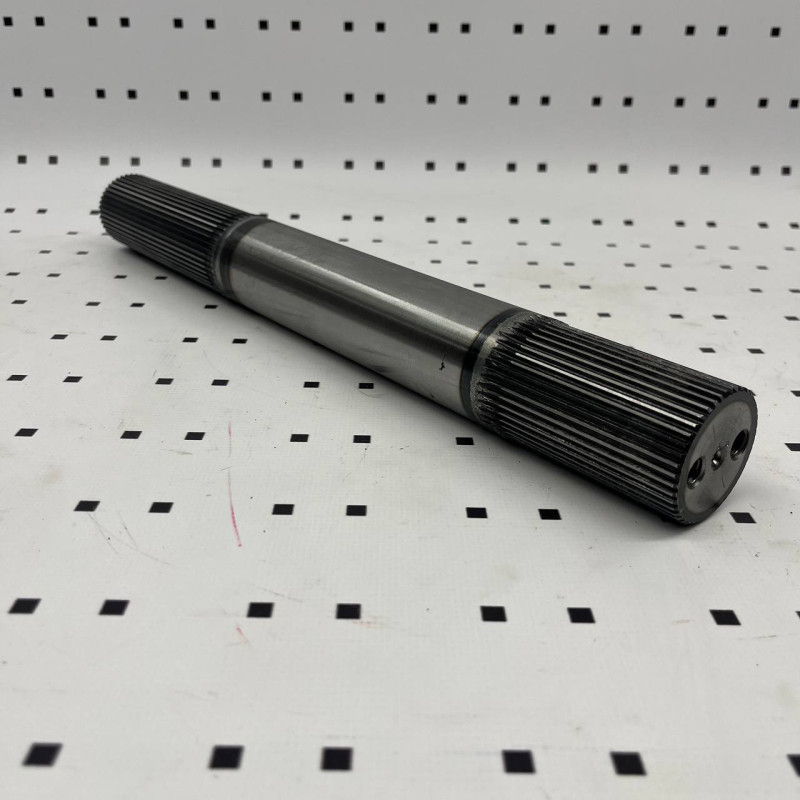

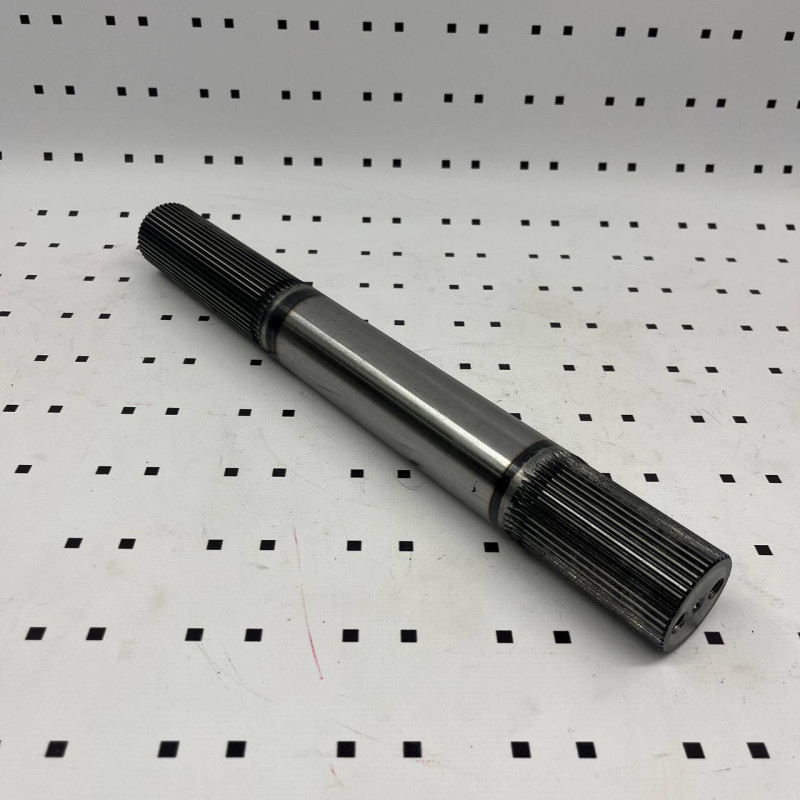

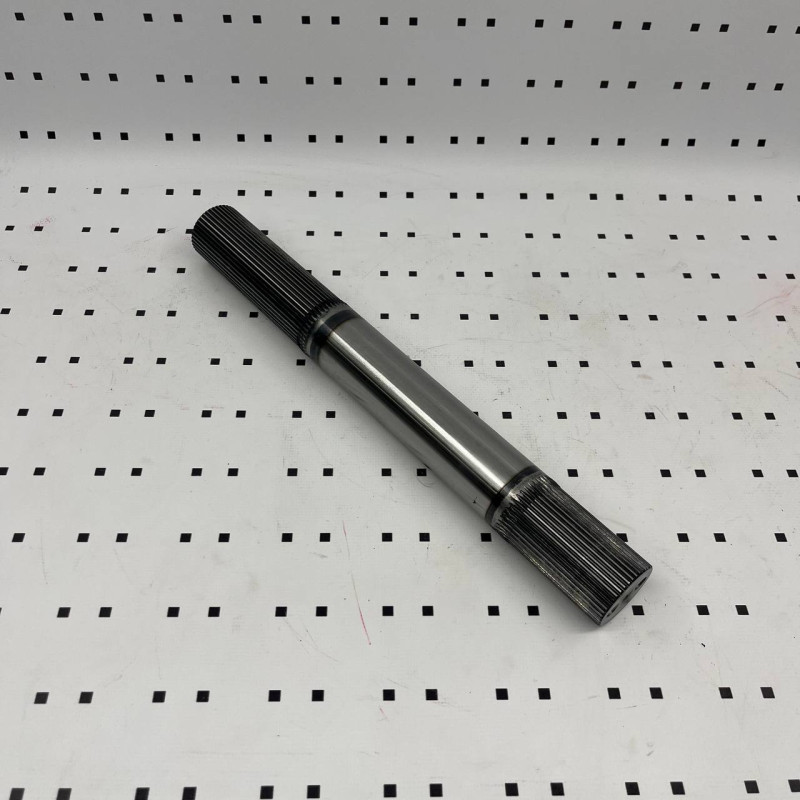

Вал навіски Т-25 поворотний (підйомний) 14.56.176
Поворотний вал задньої навіски 14.56.176 застосовується на тракторах Т-25, ВТЗ-2032 та ВТЗ-2048. Конструкція відповідає стандартному підйомному механізму з одним гідроциліндром ЦС75×110. Щоб підтвердити сумісність, порахуйте 44 шліци на кожному кінці та звірте діаметр монтажної частини у кронштейні навіски.
Що робить вал навіски Т-25 в роботі механізму
Деталь працює в якості проміжної ланки між гідроциліндром і важелями. Шток тисне на важіль → той провертає вал → піднімаються або опускаються поздовжні тяги. Вся кінематика простіше не буває, але навантаження на вал максимальні, через що матеріал використовують не м'який, а загартовану сталь 40Х з твердістю близько 60 HRC.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Матеріал | Сталь 40Х |
| Твердість | ~60 HRC |
| Кількість шліців | 44 |
| Конструкція | Шліцьові кінці + циліндрична центральна частина |
| Розташування | Верхня балка механізму навіски, у двох опорах |
Як перевірити, чи не зношений ваш старий вал навіски трактора Т25
- Якщо важіль "грає" після затягування гайки, шліци слизані.
- Навіска підіймається нерівно або з підскакуванням - є люфт у опорах.
- На шліцевих ділянках видно темні задирки - починається підклинювання при навантаженні.
- Візуально помітний легкий прогин є ознакою перенавантаження плугом або фрезою.
Якщо присутні два або більше симптомів, ресурс вичерпано, заміна дасть куди чистіший підйом навісного агрегата.
Що врахувати перед покупкою поворотного валу Т-25
- Важливо, щоб шліцеві частини були накатані, а не фрезеровані. Накат тримає ударні навантаження значно краще.
- Якщо навіска працює з перекосом, обов'язково перевірте стан втулок у кронштейні, бо новий вал у зношених опорах довго не пропрацює.
- Зустрічаються переробки під два гідроциліндри, але вони довші і тому на Т-25 у штатному виконанні не стають.
Якщо потрібно купити вал поворотний задньої навіски Т-25, підберемо варіант точно під вашу модифікацію трактора та перевіримо сумісність по фото старої деталі. Швидка відправка запчастин по Україні щодня по буднях.
Практичні поради з монтажу нової деталі
- Важелі мають стати на шліци без забивання молотком. Якщо ж доводиться "добивати", це або невірний розмір, або деформований сам важіль.
- Перед затягуванням гайок перевірте, чи вільно обертається вал в опорах. Клин є найкоротшим шляхом до зносу.
- Після встановлення зробіть контрольний підйом навіски з навантаженням - все має працювати плавно і без ривків.
