Вал кришки механізма (важеля) перемикання передач КПП МТЗ (бічне керування) нового зразка (оригінал) 70-1703201-Б

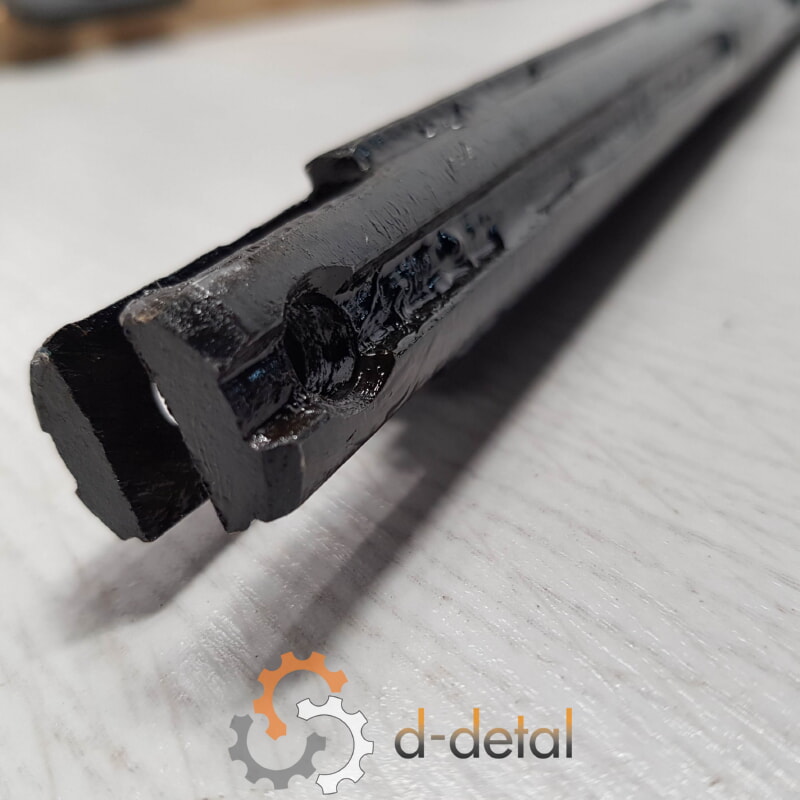

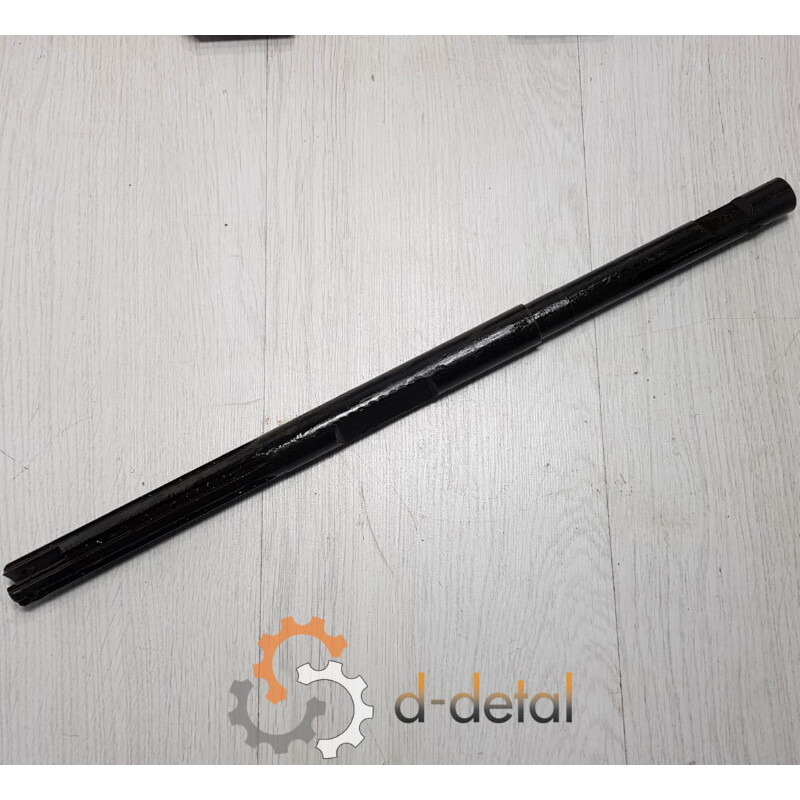

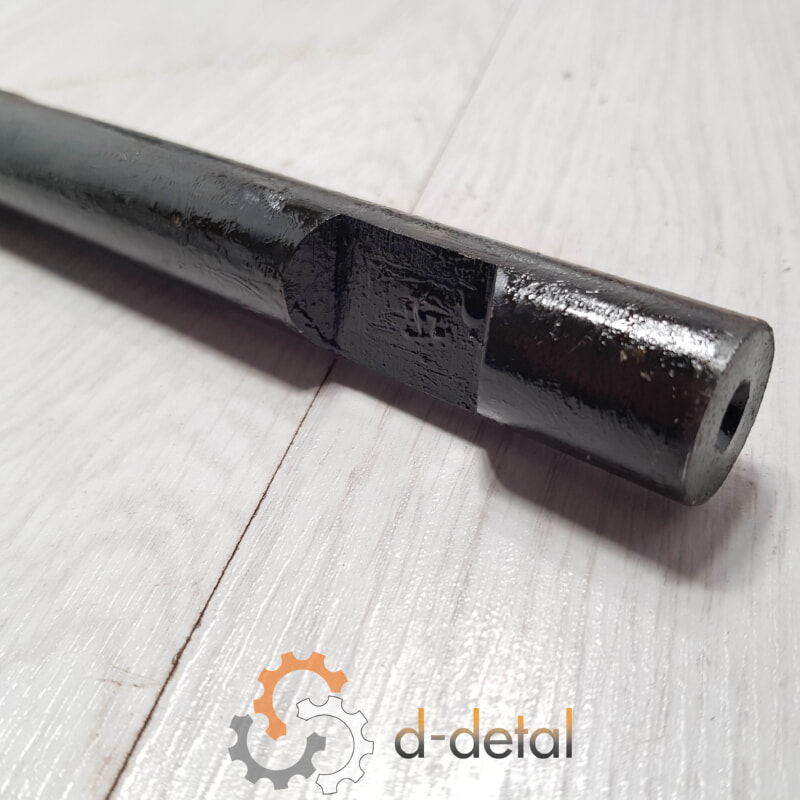

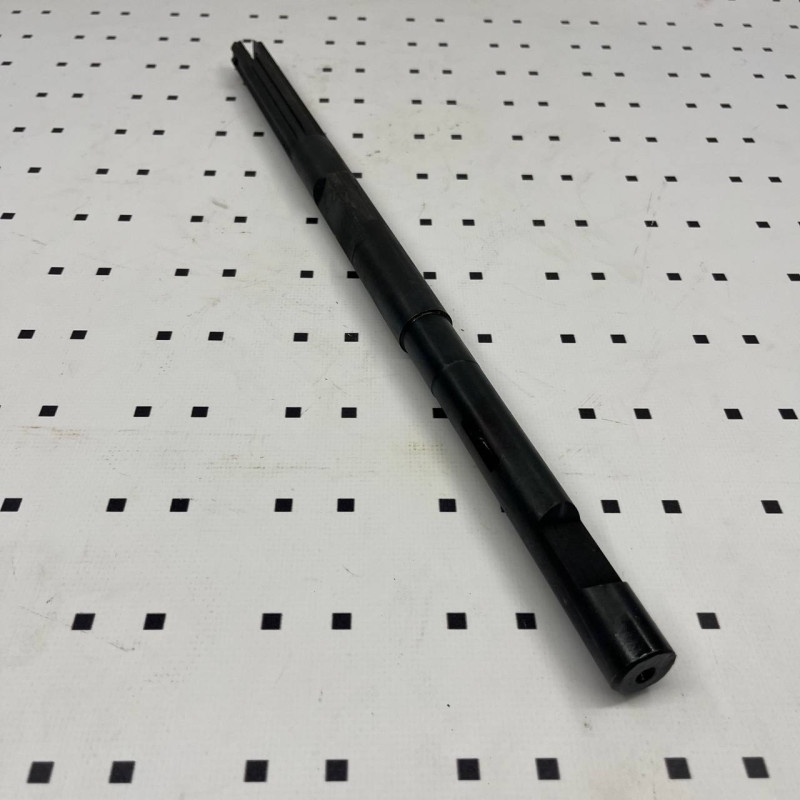

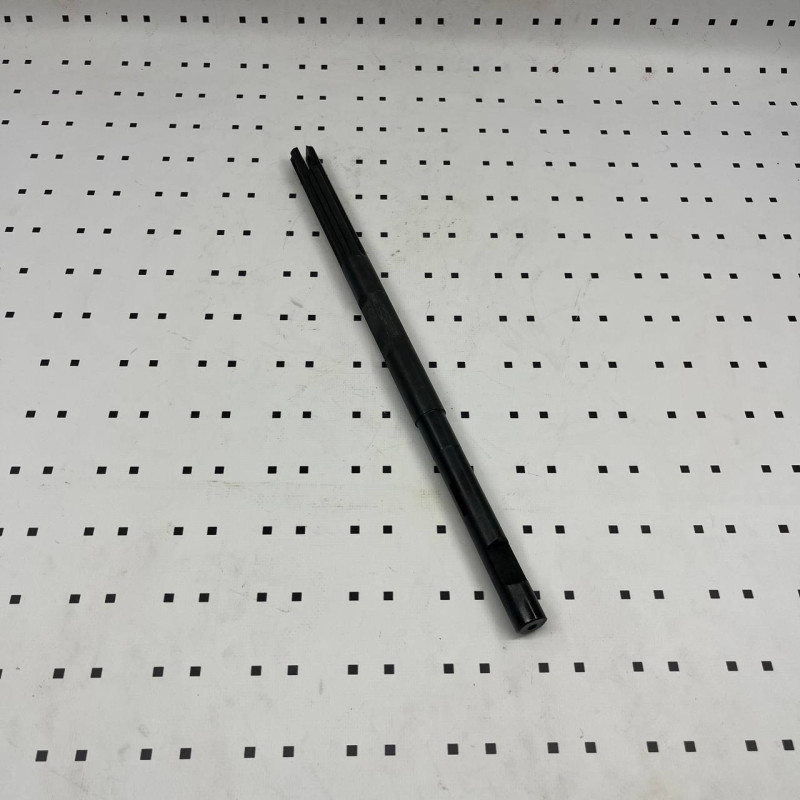

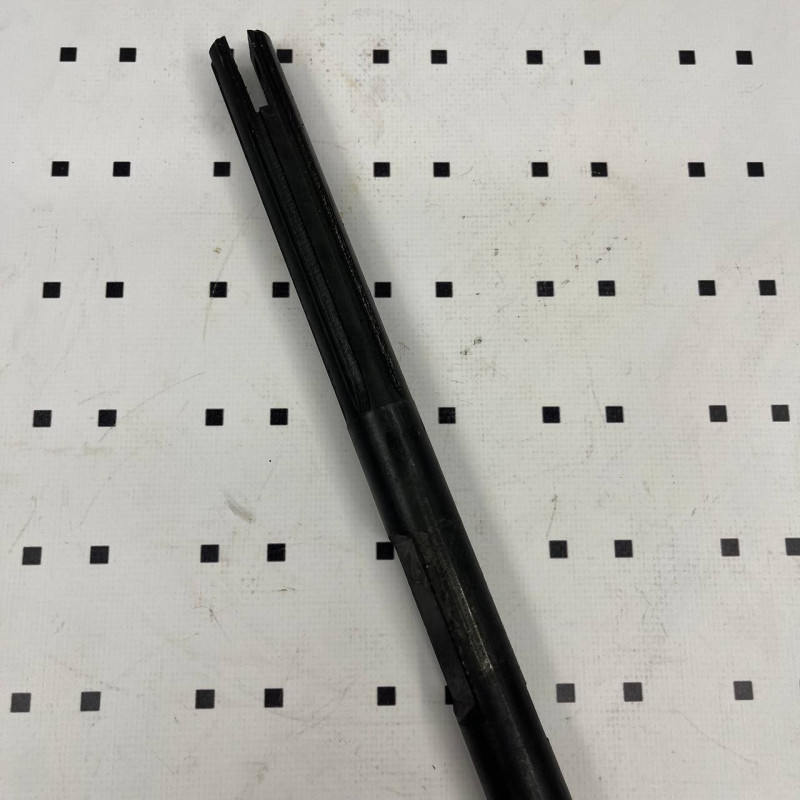

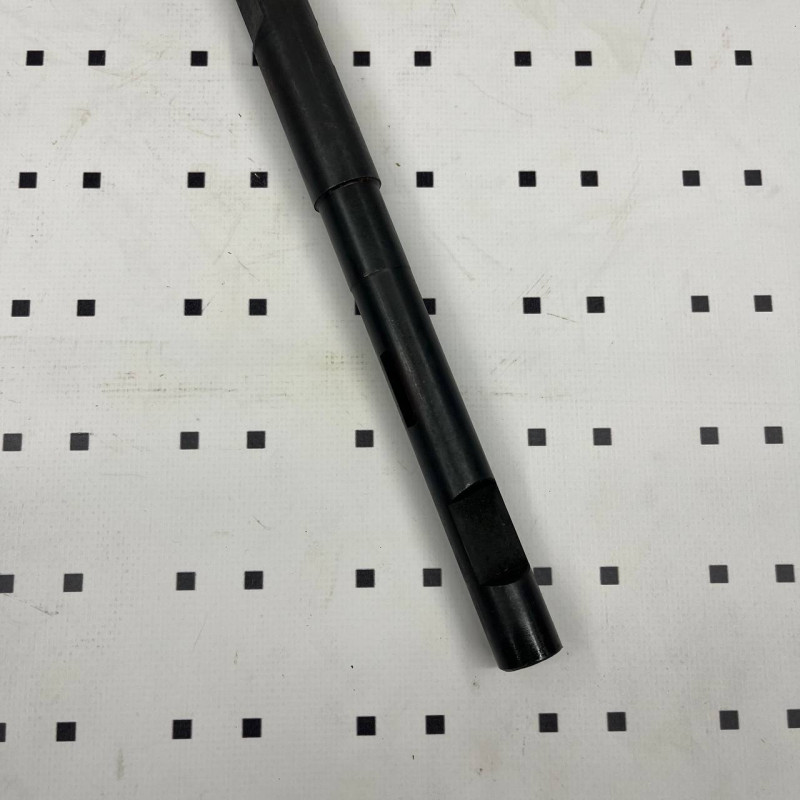

Валик керування КПП на тракторах МТЗ (нового зразка з бічним керуванням) - ступінчастий циліндричний стрижень з проточками та пазами, що забезпечують взаємодію з фіксаторами та виделками перемикання передач. Під час роботи вал приймає зусилля від важеля керування та передає його до внутрішніх вузлів трансмісії, забезпечуючи чітке включення потрібної швидкості. Конструкція з фрезерованими поздовжніми пазами дозволяє синхронізувати рух кількох елементів механізму перемикання одночасно.
Сумісність і технічні характеристики вала 70-1703201-Б-01
Деталь розроблена для моделей МТЗ нового зразка з бічним розташуванням органів управління КПП.
| Параметр | Значення |
|---|---|
| Каталожний номер | 70-1703201-Б-01 |
| Маса | 1,54 кг / 1,64 кг. |
| Довжина | 490 мм. |
| Діаметр | 25 мм. |
| Виробник | МТЗ |
Ознаки зносу валика керування бічного керування КПП МТЗ
Експлуатація в умовах постійних навантажень та вібрацій призводить до поступової деградації робочих поверхонь. Типові прояви зносу:
- Люфт важеля перемикання передач у нейтральному положенні, що перевищує 5-7 мм.
- Утруднене включення окремих передач або самовільне вимикання під навантаженням.
- Металевий стукіт в області кришки КПП під час роботи трансмісії.
- Видимі задирки, виробка або корозія на робочих поверхнях валу.
- Деформація поздовжніх пазів, що унеможливлює фіксацію положення.
Якщо фіксатори мають виробку або ослаблену пружину, їх заміна обов'язкова. Інакше новий вал не забезпечить чіткої фіксації передач.
Зверніть увагу на стан контактних поверхонь у місцях встановлення: якщо на кришці КПП є виробітка або тріщини, одна заміна вала не вирішить проблему з чіткістю перемикання. Оригінальна деталь від МТЗ має рівномірне чорне лакофарбове покриття без підтіків та чітко виражені робочі зони з різним ступенем обробки.
Поради щодо встановлення валу важеля кришки КПП на тракторах МТЗ з бічним керуванням
Перед монтажем очистіть місце встановлення від старої оливи та забруднень, оскільки залишки абразиву прискорюють знос нової деталі. Під час встановлення контролюйте співвісність вала з отворами в кришці: перекіс навіть на 1-2 градуси створює додаткове навантаження на фіксатори та призводить до передчасного виходу з ладу. Після збирання перевірте вільний хід важеля у всіх площинах: заїдання або надмірний опір сигналізують про неправильне положення деталі або пошкодження спряжених елементів. Не використовуйте ударний інструмент для запресовування, щоб уникнути деформації робочих зон.
Купити вал керування кришки механізму перемикання передач МТЗ 70-1703201-Б-01 в інтернет-магазині Д-Деталь можна з консультацією щодо сумісності з вашою модифікацією МТЗ та швидкою відправкою по Україні.
