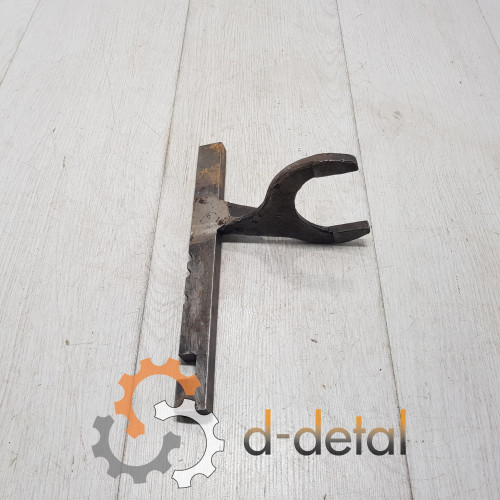

Вилка 2 і 3 передачі КПП МТЗ (оригінал) 50-1702096

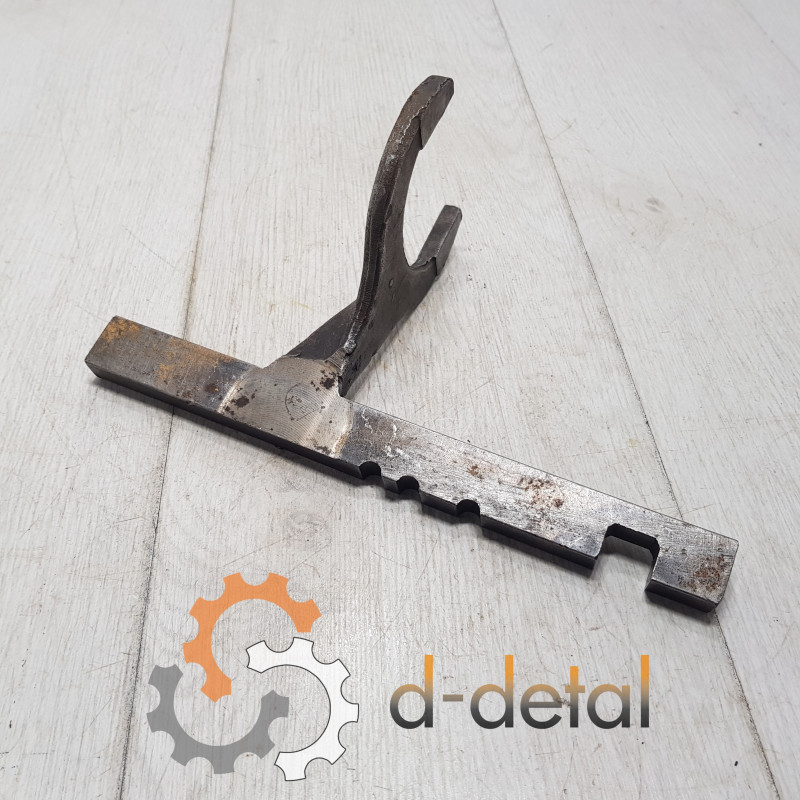

Вилка перемикання другої та третьої передачі - елемент механізму керування трансмісією тракторів МТЗ, що забезпечує осьове переміщення каретки з зубчастим вінцем по шліцах валу. Під час роботи деталь вводить каретку в зачеплення з шестернями відповідних передач, що дозволяє змінювати передавальне число коробки передач. Конструктивно це монолітний Г-подібний виріб, виготовлений спільно з полозком, що має дворогу робочу частину для надійного захоплення каретки синхронізатора.

Сумісність і технічні характеристики вилки увімкнення 2 та 3 передачі КПП з моделями тракторів МТЗ

Базовий каталожний номер 50-1702096 підходить для тракторів МТЗ-80 та МТЗ-82 з несинхронізованою коробкою передач. Для розширеної лінійки моделей МТЗ-821, МТЗ-892, МТЗ-900, МТЗ-920, МТЗ-950, МТЗ-952, МТЗ-1021 та МТЗ-1025 застосовуються модифікації 74-1702096 для певних серій КПП або 74-1702116 для синхронізованих коробок передач. Перед замовленням уточніть тип встановленої коробки передач, оскільки геометрія пазів на полозку та відстань між ріжками можуть відрізнятися залежно від модифікації трансмісії.

Ознаки зносу вилки перемикання 2 і 3 передачі МТЗ

Типові прояви стану деталі, що вимагають негайної заміни:

1. Утруднене включення другої або третьої передачі з характерним хрускотом синхронізаторів, що свідчить про недостатній хід каретки через знос ріжків вилки.
2. Самовільне вимикання передач під навантаженням через вироблення пазів фіксації на полозку, що не дозволяє підпружиненому фіксатору утримувати деталь у робочому положенні.
3. Люфт у механізмі перемикання понад 2-3 мм., який відчувається на важелі КПП та вказує на розбиття отвору під вісь вилки або деформацію полозка.
4. Видимі тріщини біля основи ріжків або сліди пластичної деформації робочих поверхонь, що контактують з кареткою синхронізатора.

Як вибрати вилку включення 2 та 3 передачі та не помилитися

Під час підбору звертайте увагу на відповідність каталожного номера типу встановленої коробки передач. Несинхронізовані КПП ранніх випусків МТЗ-80/82 потребують номер 50-1702096, тоді як пізніші модифікації з синхронізаторами на всіх передачах комплектуються деталлю 74-1702116.

Поширена помилка полягає у замовленні вилки без урахування конструктивних відмінностей полозка. Якщо на старому виробі присутні три фіксаційні пази (нейтраль, друга та третя передачі), а на новому тільки два, встановлення стане неможливим через невідповідність положень фіксатора.

Перевірте також стан контактних поверхонь ріжків на новій деталі: вони мають бути рівними, без задирок та слідів грубої механічної обробки, що може призвести до прискореного зносу каретки синхронізатора.

Купити вилку перемикання другої та третьої передачі КПП можна в інтернет-магазині Д-Деталь з підбором за каталожним номером та моделлю трактора. Наші фахівці допоможуть уточнити сумісність з вашою модифікацією коробки передач та забезпечать швидку відправку по Україні.

Відповіді на часті запитання

Чи взаємозамінні вилки з номерами 50-1702096 та 74-1702116?

Ні, ці деталі призначені для різних типів коробок передач. Номер 50-1702096 встановлюється на несинхронізовані КПП, а 74-1702116 розроблений для синхронізованих трансмісій з іншою геометрією пазів фіксації.

Які наслідки експлуатації зношеної вилки перемикання?

Продовження роботи з дефектною деталлю призводить до руйнування зубців каретки синхронізатора через неповне введення в зачеплення, що вимагає дорогого капітального ремонту всього вузла КПП.

Чи потрібно міняти обидві вилки одночасно?

Якщо сусідня вилка (першої-четвертої або п'ятої-заднього ходу) не має видимих пошкоджень та люфтів, одночасна заміна не обов'язкова. Однак, при капітальному ремонті коробки передач доцільно оновити всі елементи для забезпечення однакового ресурсу вузла.
