Шестерня 1 ступеня редуктора КПП МТЗ (z=20/20) нового зразка (ТАРА) 70-1701196

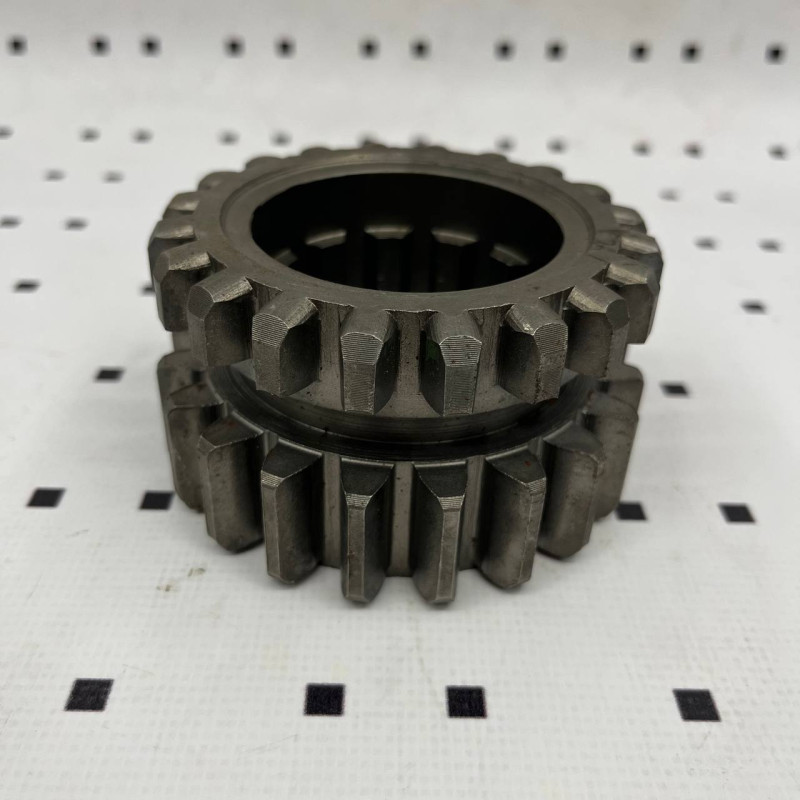

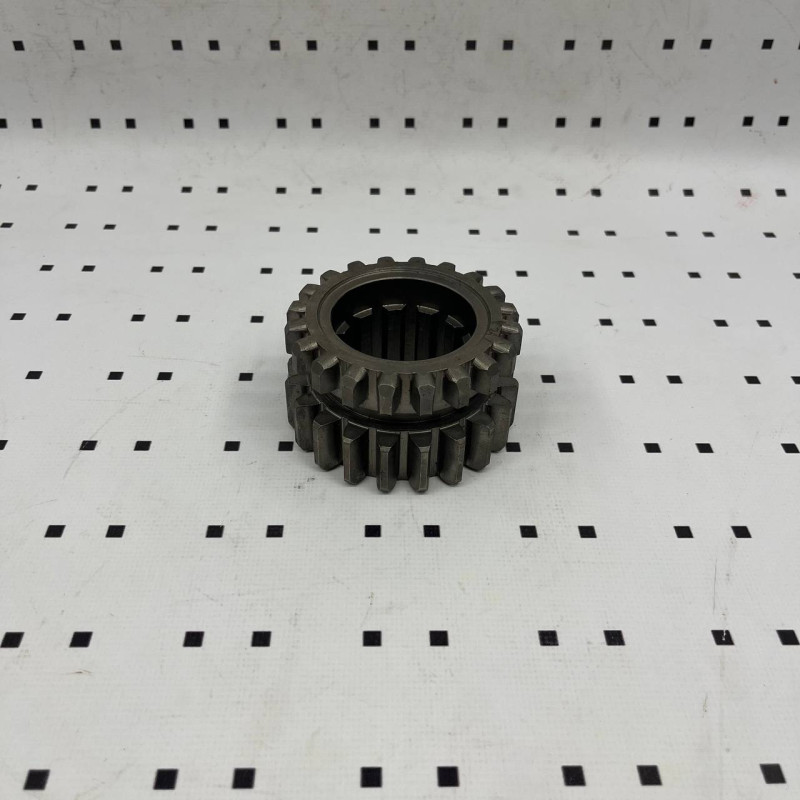

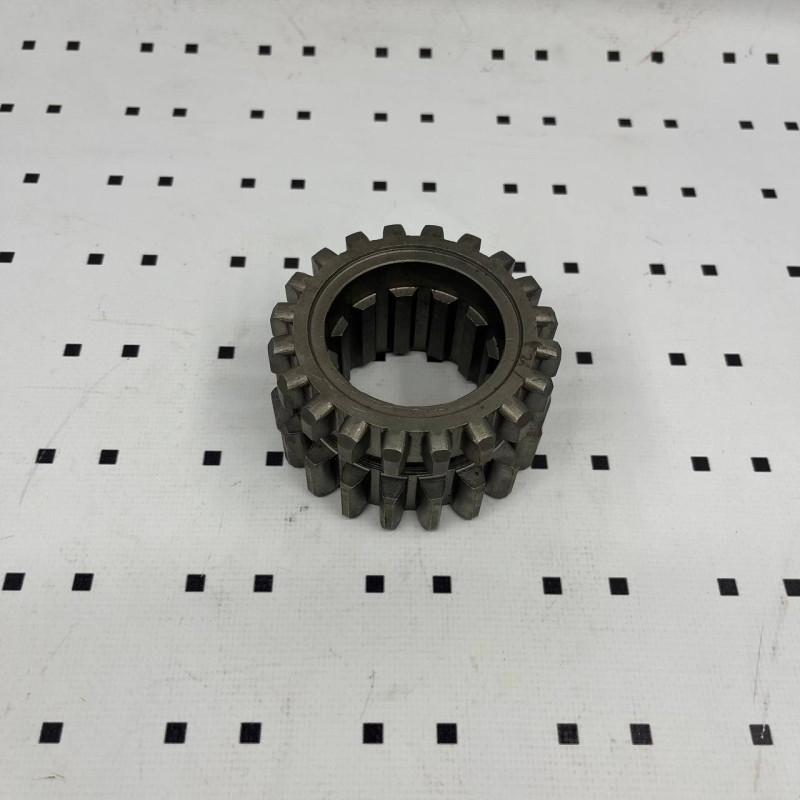

Шестерня 1 ступеня редуктора КПП МТЗ - двосекційна циліндрична деталь з двома симетричними зубчастими вінцями та центральним отвором зі шліцами. Запчастина встановлюється на проміжний вал редуктора коробки передач і передає крутний момент між валами першого понижувального ступеня в механізмі перемикання діапазонів. Від точності зачеплення та стану робочих поверхонь залежить плавність перемикання швидкостей, рівень шуму та загальний ресурс трансмісії тракторів МТЗ-80, МТЗ-82, МТЗ-1221 нового зразка.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Каталожний номер | 70-1701196 |
| Кількість зубців | Z=20/20 (двосекційна) |
| Кількість внутрішніх шліців | 12 шт. |
| Зовнішній діаметр по зубцях | 98/101 мм. |
| Внутрішній діаметр отвору | 60 мм. |
| Висота внутрішніх шліців | 50 мм. |
| Довжина шліців | 35 мм. |
| Габаритні розміри | 110×110 мм. |
| Маса | 1,5 кг. |
| Виробник | МЗШ (Мінський завод шестерень) |
Ознаки зносу шестерні проміжного вала редуктора КПП МТЗ
Зношення робочих поверхонь проявляється через підвищений шум під час роботи коробки передач, вібрації при перемиканні діапазонів та утруднене вмикання швидкостей. Основні ознаки необхідності заміни:
- Металевий стукіт, гул в редукторі на певних режимах обертання, що посилюється під навантаженням.
- Сліди виробки на зубцях: задири, раковини, відколи або нерівномірне спрацювання профілю.
- Люфт у зачепленні понад допустимі межи, який можна виявити при ручному проверті валів зі зняттям кришкою.
- Пошкодження внутрішніх шліців: розбиття отвору, задири або деформація, що призводить до біття на валу.
- Підвищена температура корпусу редуктора в зоні встановлення деталі через тертя при неправильному зачепленні.
Нюанси встановлення шестерні 1 ступеня редуктора коробки передач МТЗ 70-1701196
Перед монтажем ретельно очистіть шліцевий отвір та вал від старої оливи, металевої стружки та бруду. Перевірте стан сусідніх шестерень та підшипників, оскільки зношені елементи можуть пришвидшити вихід нової деталі з ладу.
- Нанесіть тонкий шар трансмісійної оливи на шліци перед установкою, щоб забезпечити рівномірне прилягання та запобігти задирам при першому пуску.
- Контролюйте осьовий люфт після монтажу, котрий не має перевищувати допустимі межи для конкретної модифікації редуктора.
- Не застосовуйте ударні навантаження при насадці на вал, використовуйте оправку відповідного діаметра для рівномірного запресування.
- Перевірте вільне переміщення деталі по валу та відсутність перекосу після встановлення.
Якщо потрібно купити шестерню першого ступеня редуктора КПП МТЗ 70-1701196, звертайтесь до магазину Д-Деталь. Наші фахівці допоможуть уточнити сумісність із конкретною моделлю трактора та оперативно відправлять замовлення.
Відповіді на запитання клієнтів
Як перевірити стан шліців перед встановленням?
Оглянути внутрішню поверхню на предмет задирів, раковин та деформацій. Спробуйте насадити деталь на вал без зусилля - вона має входити вільно, але без відчутного радіального люфту.
Чи потрібна балансування редуктора після заміни?
Ні, деталь виготовляється з дотриманням допусків та проходить контроль на заводі. Балансування редуктора в цілому не передбачене конструкцією МТЗ.
Чи підходить ця шестерня до коробки тракторів МТЗ старих модифікацій?
Ні, деталь призначена для МТЗ нового зразка з модернізованою коробкою передач.
