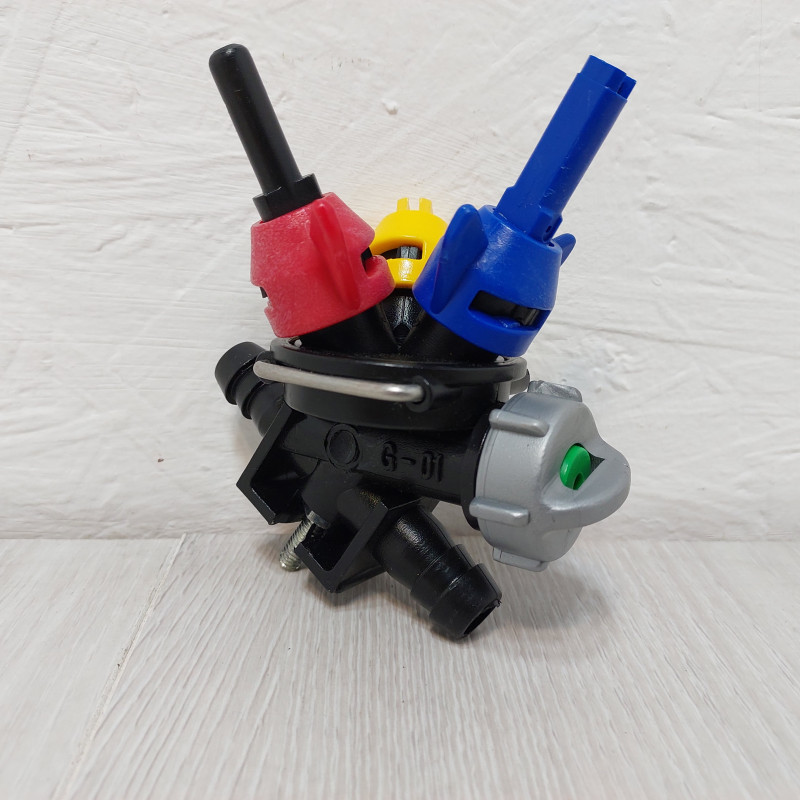

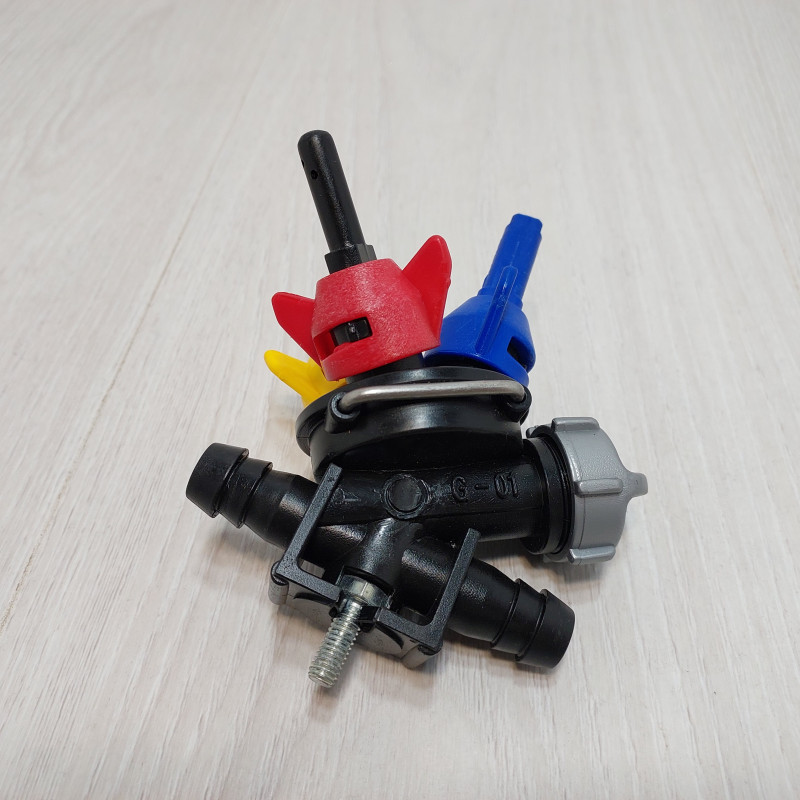

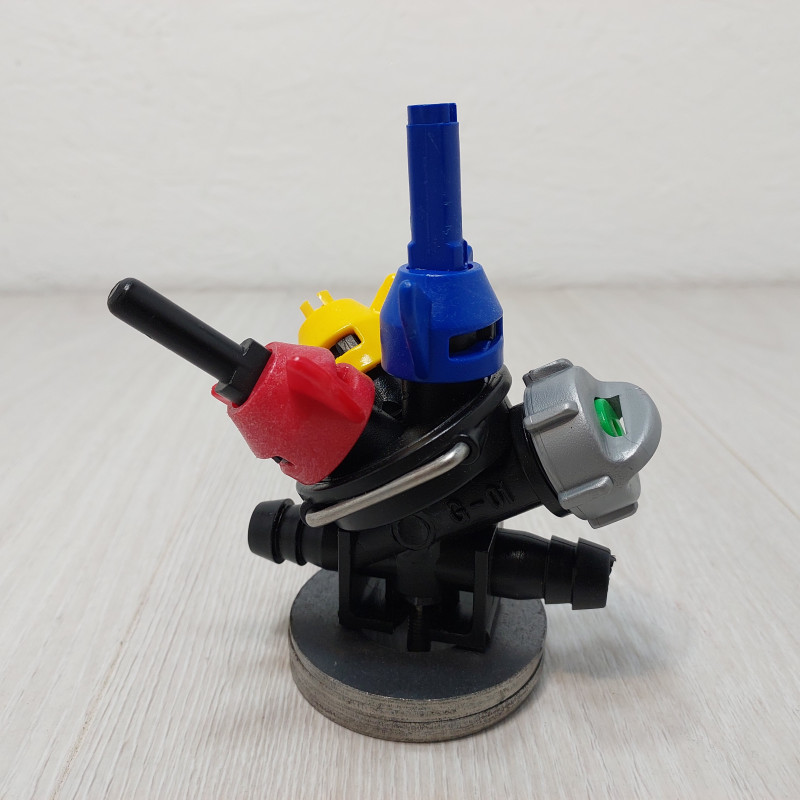

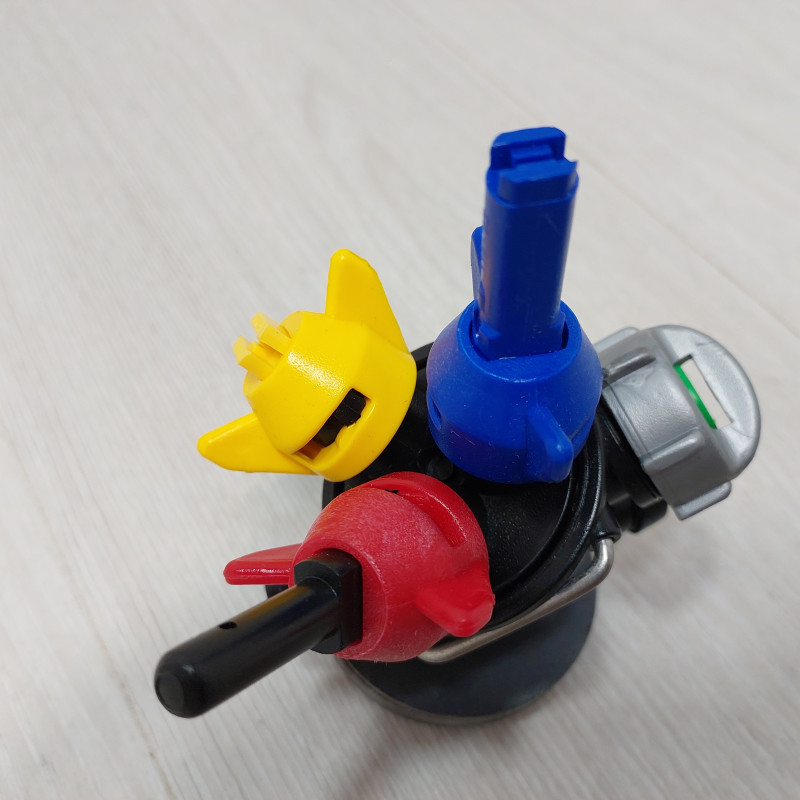

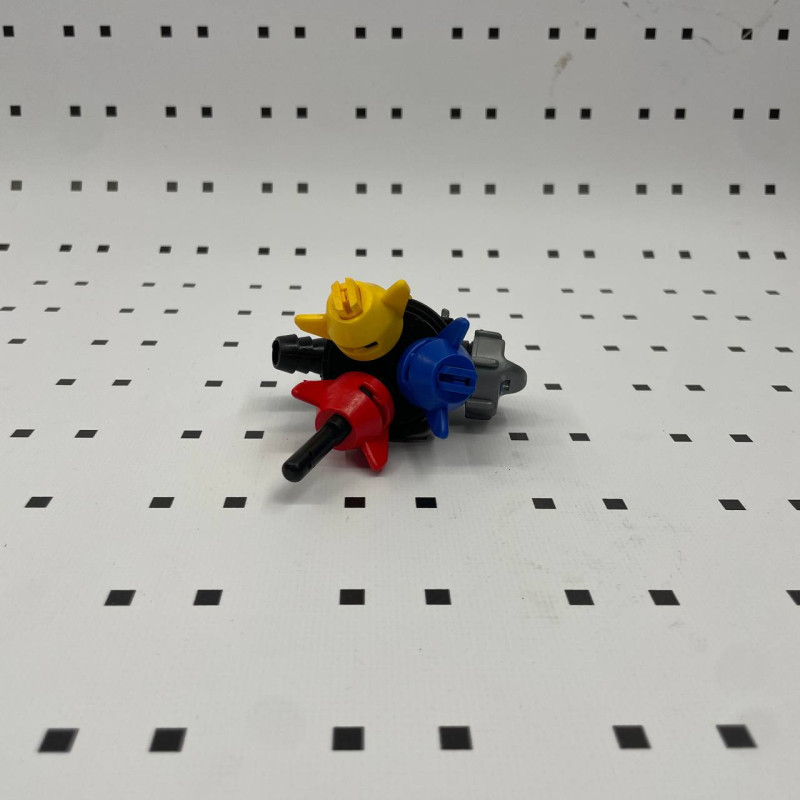

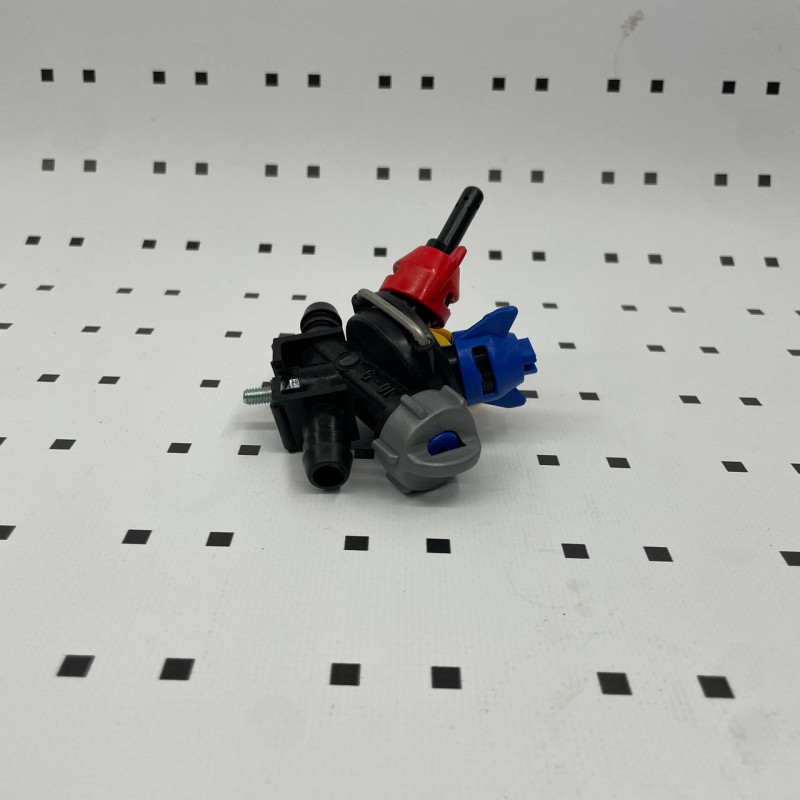

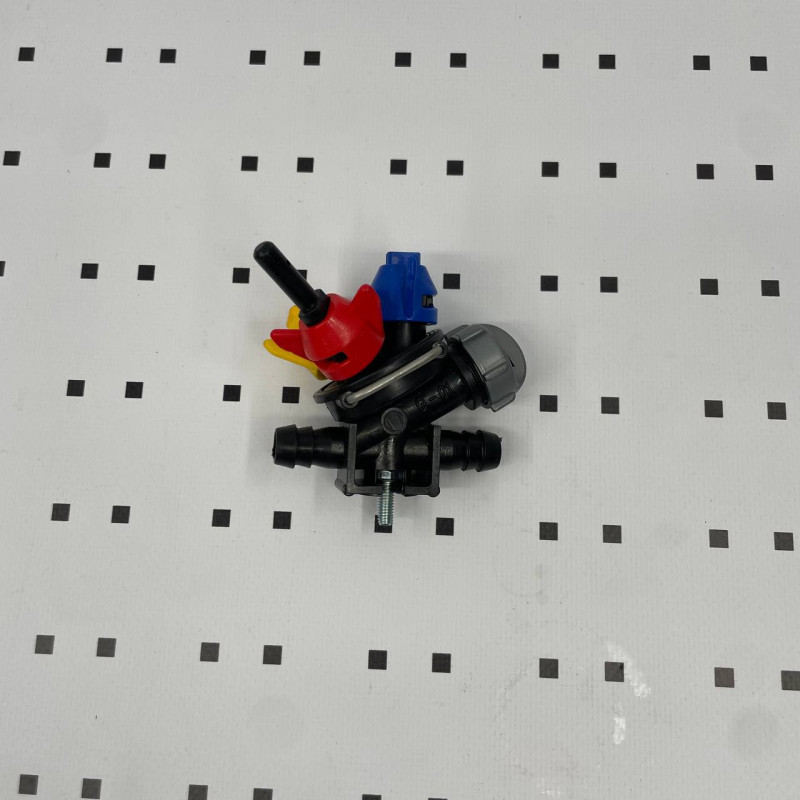

Форсунка вращающаяся 3-позиционная для опрыскивателя (проходная + инжекторная)
Это основной рабочий элемент штанговой системы полевого опрыскивателя, который обеспечивает точное дозирование и распределение рабочей жидкости на поверхности почвы или растений. Конструкция позволяет быстро изменять норму внесения и тип распыления непосредственно во время работы, что важно при обработке полей с различными культурами и стадиями вегетации. Встроенный мембранный клапан автоматически перекрывает подачу при падении давления ниже рабочего диапазона, предотвращая неконтролируемое стекание препарата и переобработку участков при остановках агрегата.
Совместимость 3-позиционной поворотной форсунки с системами опрыскивателей
Деталь предназначена для установки на полевые штанговые опрыскиватели с диаметром подводящих шлангов 12,5 мм. Конструкция полностью совместима с системами Arag и другими опрыскивателями, использующими стандартное байонетные крепления распылителей. Монтажная скоба фиксируется болтом M6 к трубе штанги диаметром 25-32 мм. Альтернативный номер AP0-100/G09 PROLINE имеет идентичные монтажные размеры и функционал.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип корпуса | Проходной (два патрубка) |
| Количество рабочих позиций | 3 |
| Диаметр патрубков под шланг | 12,5 мм |
| Рабочее давление | 1,5-2,5 бар |
| Максимальное давление | 5 бар |
| Норма расхода | 50-300 л/га |
| Диаметр мембраны клапана | 18 мм |
| Крепление к штанге | Болт M6 |
| Материал корпуса | Ударопрочный полимер |
| Вес | 0,2 кг |
Признаки износа и необходимости замены тройной вращающейся форсунки
Эксплуатация в условиях абразивного воздействия рабочих жидкостей и механических нагрузок приводит к постепенной деградации элементов конструкции. Основные проявления износа включают:
- Подтекание жидкости из-под серой крышки отсечного клапана или в местах соединения патрубков со шлангами, что указывает на потерю эластичности мембраны или уплотнений.
- Неполное перекрытие потока при снижении давления ниже 1,5 бар, когда препарат продолжает стекать каплями после остановки агрегата.
- Люфт или заклинивание при вращении револьверной головки, отсутствие четкой фиксации в одной из трех позиций.
- Трещины или деформация корпуса в зоне монтажного отверстия, что приводит к расшатыванию детали на штанге.
- Повреждение байонетных колпачков и инжекторных трубок, которые делают невозможным надежное крепление распылителей.
Важные нюансы при монтаже новой форсунки
Перед установкой проверьте отсутствие посторонних частиц в патрубках и шлангах, поскольку даже мелкие фракции почвы или остатки препаратов могут заблокировать мембранный клапан.
Шланги надевайте на патрубки до упора и фиксируйте хомутами диаметром 14-16 мм, контролируя плотность прилегания по всему периметру.
Монтажную скобу располагайте так, чтобы болт M6 проходил через центральное отверстие корпуса перпендикулярно оси штанги, после чего затягивайте гайку до полного прижатия скобы без деформации пластика.
После установки поверните головку в каждую из трех позиций, убедившись в четком щелчке фиксатора, и проверьте герметичность системы под рабочим давлением 2 бара в течение 30 секунд.
Купить трехпозиционную форсунку опрыскивателя AP0-100/G08/P можно в интернет-магазине "Д-Деталь" с консультацией по совместимости с вашей моделью штанговой системы и быстрой отправкой по Украине.
Ответы на часто задаваемые вопросы
Можно ли использовать эту форсунку для внесения жидких удобрений КАС?
Да, конструкция предусматривает работу с агрессивными азотными удобрениями благодаря инжекторным распылителям в комплекте и устойчивому к химическому воздействию полимеру корпуса.
Как часто нужно менять мембрану отсечного клапана?
Ресурс мембраны зависит от качества рабочей жидкости и интенсивности использования. При условии фильтрации препаратов замена требуется каждые 2-3 сезона или при появлении подтеков.
Подходит ли эта форсунка к опрыскивателям других производителей, кроме ARAG?
Деталь совместима с любыми штанговыми системами, имеющими стандартное байонетные крепление распылителей и диаметр трубы штанги 25-32 мм для монтажа скобы.
