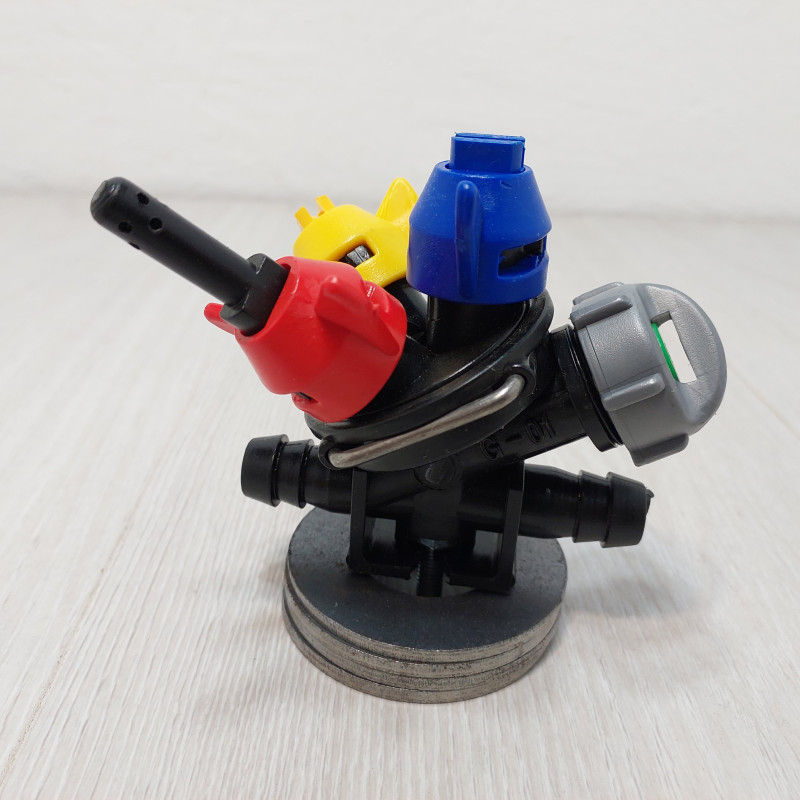

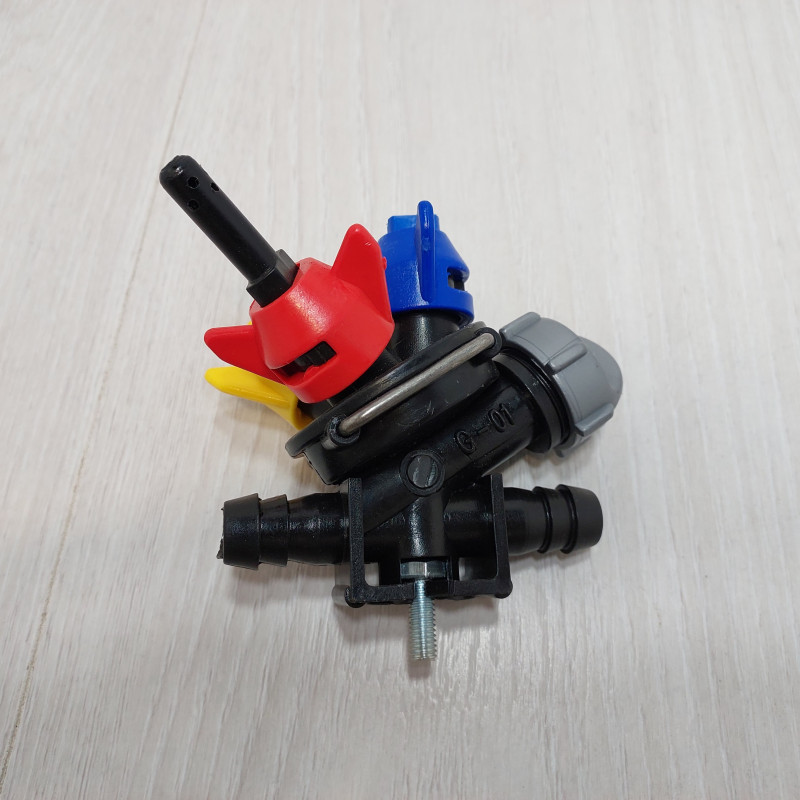

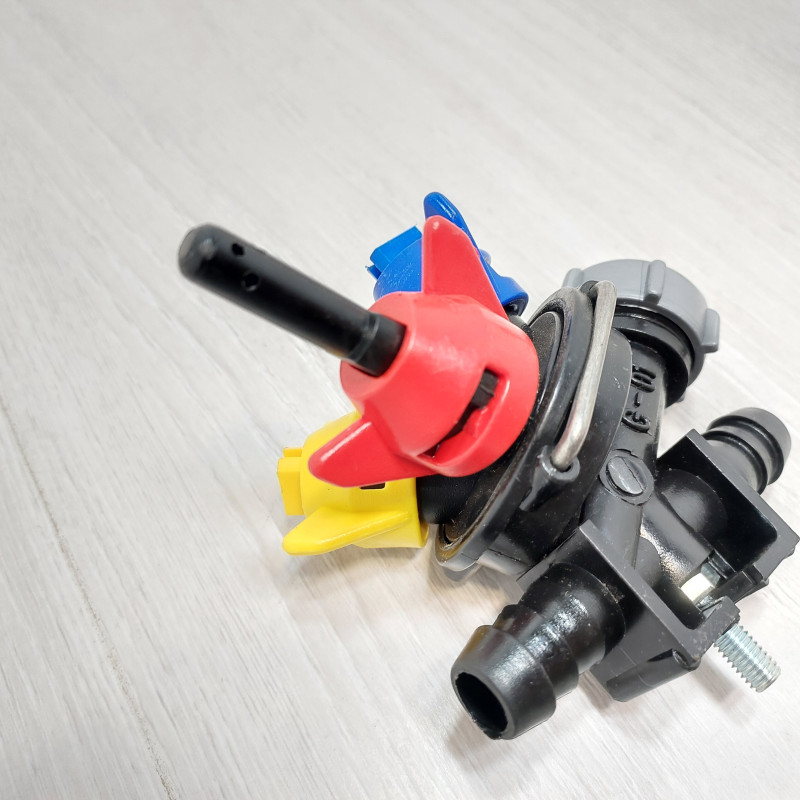

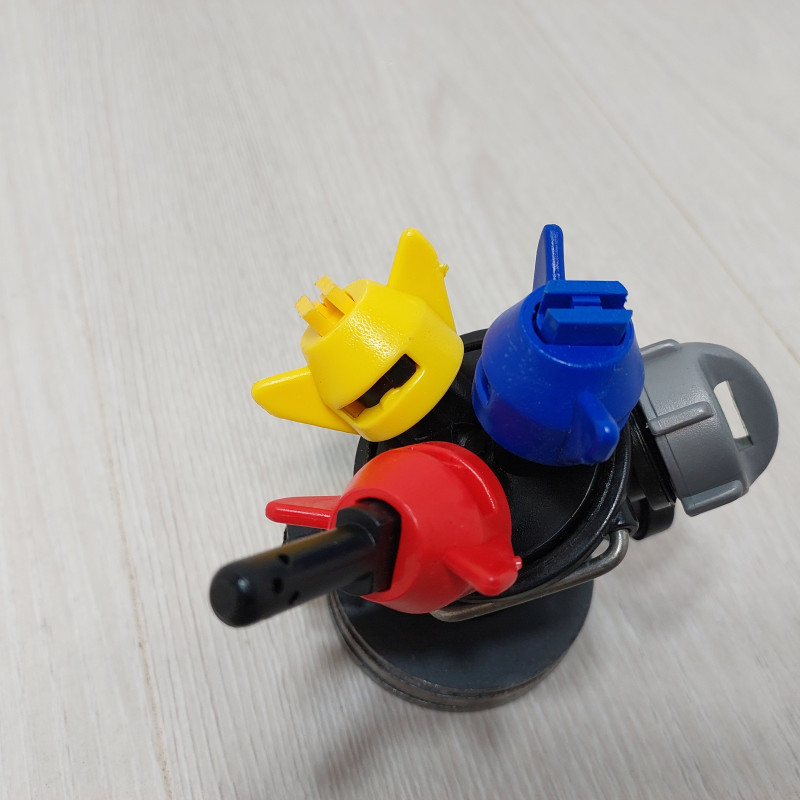

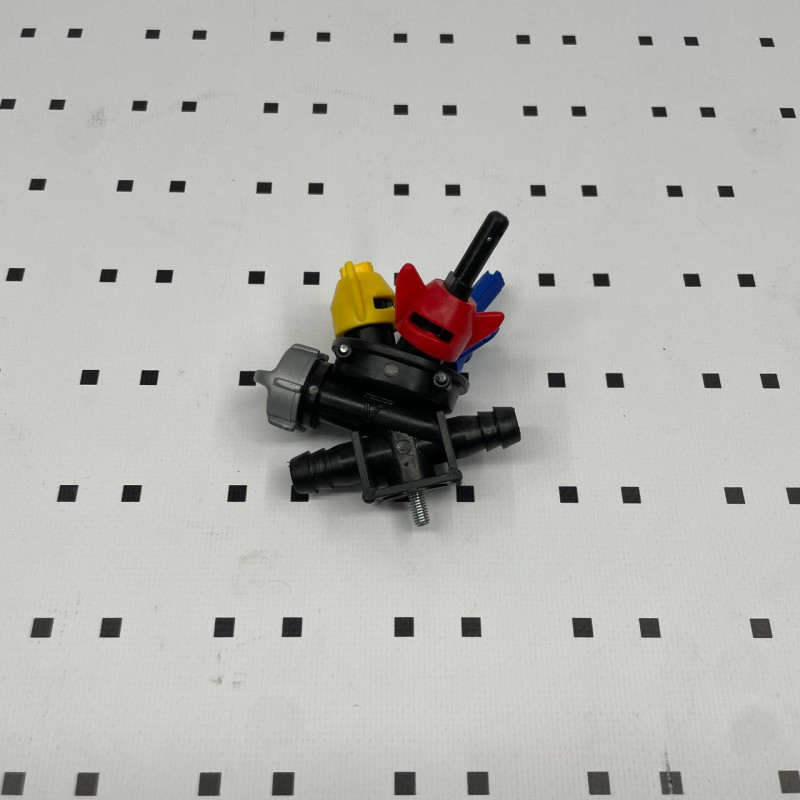

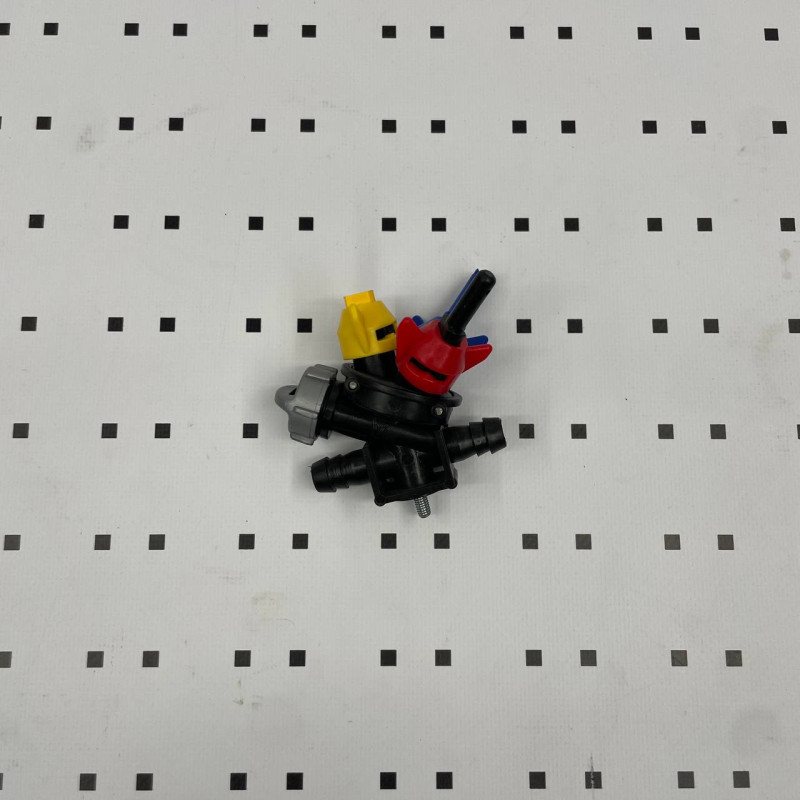

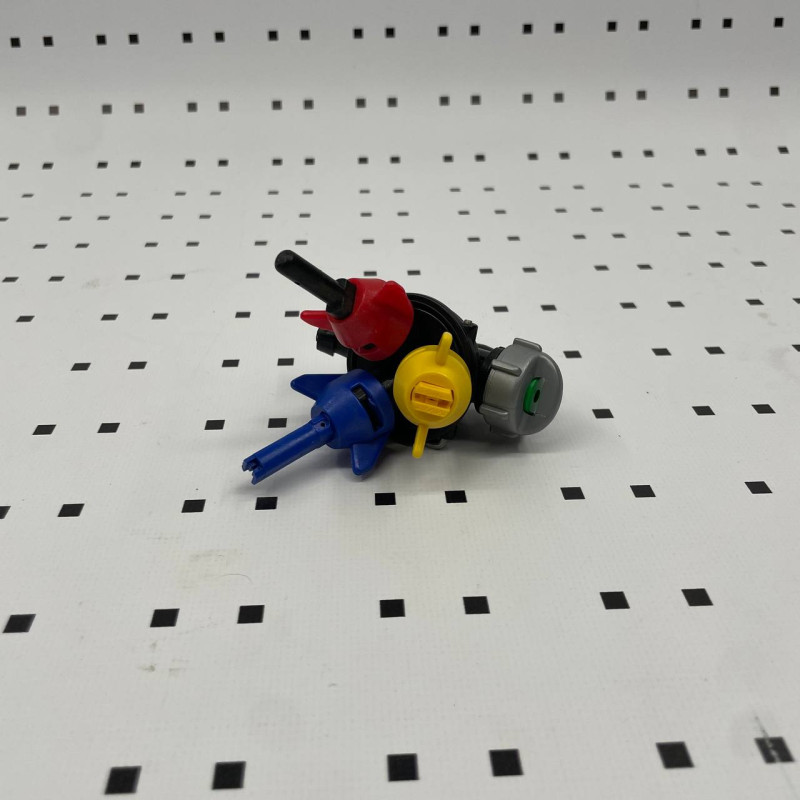

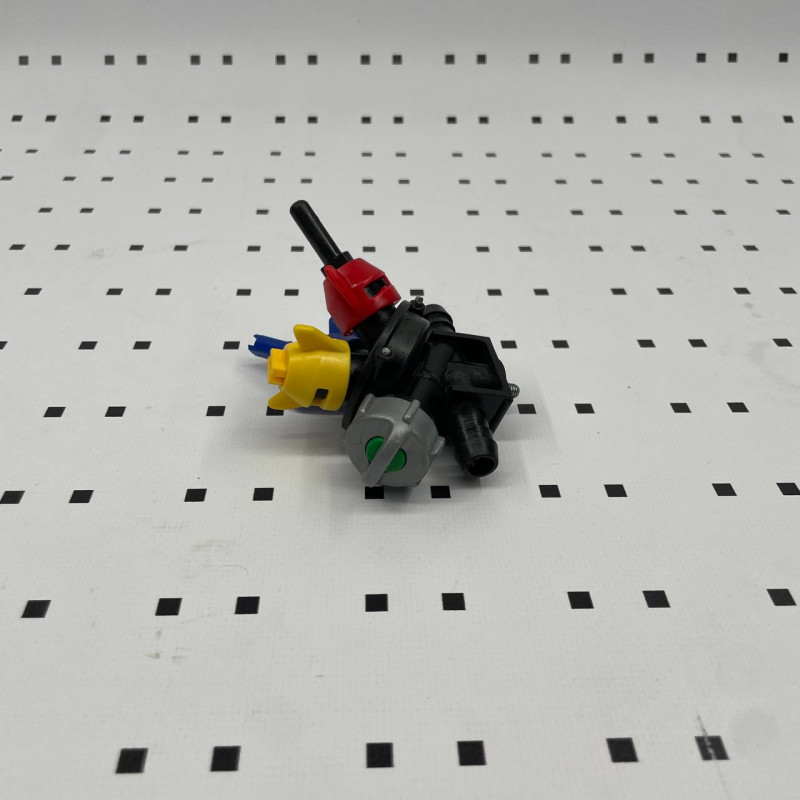

Форсунка для опрыскивателя 3-позиционная (тройная) проходная 0-100/G07
Трехпозиционный корпус форсунки опрыскивателя проходной представляет собой узел быстрого переключения режимов обработки без остановки агрегата. Конструкция позволяет установить три различных распылителя и мгновенно переключаться между ними поворотом револьверной головки, что важно при изменении нормы вылива или переходе на другой тип рабочего раствора. Проходная схема соединения обеспечивает непрерывную подачу жидкости вдоль штанги, а встроенный мембранный клапан автоматически отсекает поток при падении давления ниже 1,5 бар, предотвращая стекание препарата после выключения насоса.
Совместимость 3-позиционной проходной форсунки системы ARAG с опрыскивателями
Деталь устанавливается на штанги навесных и прицепных полевых опрыскивателей, совместима с нагнетательными магистралями диаметром 12,5 мм. Крепление к штанге осуществляется болтом M6 через специальное отверстие в корпусе. Конструкция соответствует стандарту ARAG, что гарантирует совместимость с распылителями щелевого типа этого производителя и большинства аналогов.
| Параметр | Значение |
|---|---|
| Каталожный номер | AP 0-100/G07 |
| Производитель | Agroplast |
| Диаметр подключения шланга | 12,5 мм |
| Рабочее давление | 1,5-5,0 бар |
| Оптимальное давление | 1,5-2,5 бар |
| Количество положений | 3 |
| Материал корпуса | Ударопрочный сополимер |
| Вес | 0,2 кг |
Признаки износа корпуса трехпозиционного проходного распылителя
- Подтекание жидкости из-под байонетных колпачков или в зоне штуцеров из-за деформации силиконовых уплотнителей.
- Заедание поворотного механизма револьверной головки, что затрудняет переключение между распылителями.
- Трещины на корпусе в местах крепления или вокруг штуцеров, вызванные механическими ударами или перепадами температур.
- Нарушение работы мембранного клапана, когда жидкость продолжает стекать после снижения давления или не открывается при его восстановлении.
Как выбрать трехпозиционную проходную головку опрыскивателя
Проверьте диаметр нагнетательной магистрали на вашем опрыскивателе, поскольку штуцеры типа "елочка" рассчитаны именно на 12,5 мм. Уточните рабочее давление системы: если насос выдает более 5 бар, нужна модификация с усиленным корпусом. Убедитесь, что на штанге есть возможность крепления болтом M6, иначе придется модифицировать монтажный узел. Если планируете использовать распылители других производителей, проверьте их совместимость со стандартом ARAG.
Установка проходной форсунки 0-100/G07 системы ARAG
Перед монтажом промойте нагнетательную магистраль чистой водой, чтобы удалить остатки препаратов и механические примеси.
Насадите штуцеры на шланги до упора, проверяя плотность посадки, после чего зафиксируйте корпус на штанге болтом M6, не перетягивая резьбу.
Установите распылители в байонетные гнезда револьверной головки, поворачивая колпачки до щелчка фиксатора.
После монтажа запустите систему на минимальном давлении и проверьте все соединения на герметичность, особенно зону мембранного клапана. Убедитесь, что поворотный механизм работает плавно, без заеданий, а переключение между положениями происходит четко.
Купить трехпозиционную проходную форсунку для полевого опрыскивателя AP 0-100/G07 в магазине "Д-Деталь" можно с подбором по модели опрыскивателя и консультацией по совместимости с вашей системой распыления.
Ответы на часто задаваемые вопросы
Можно ли установить распылители других производителей?
Да, если они соответствуют стандарту ARAG и имеют байонетный крепеж щелевого типа.
Что делать, если клапан не перекрывает жидкость после снижения давления?
Проверьте состояние мембраны и пружины клапана, промойте узел от загрязнений. Если мембрана деформирована, требуется замена всего корпуса.
Нужно ли снимать форсунку для смены распылителей?
Нет, конструкция позволяет менять режим простым поворотом револьверной головки без демонтажа.
