Корпус распылителя форсунки опрыскивателя AgroPlast на трубу Ø25 0-100/09
Корпус распылителя представляет собой базовый элемент системы внесения средств защиты растений и жидких удобрений на полевых тракторных опрыскивателях. Изделие обеспечивает надежное крепление распылителя к штанге, подачу рабочей жидкости под давлением и автоматическое перекрытие потока при снижении давления в системе благодаря встроенному мембранному клапану. Конструкция изготовлена из химически стойкого полимера, что гарантирует длительную эксплуатацию в агрессивной среде пестицидов и КАС.
Конструкция и принцип работы форсунки опрыскивателя на трубу

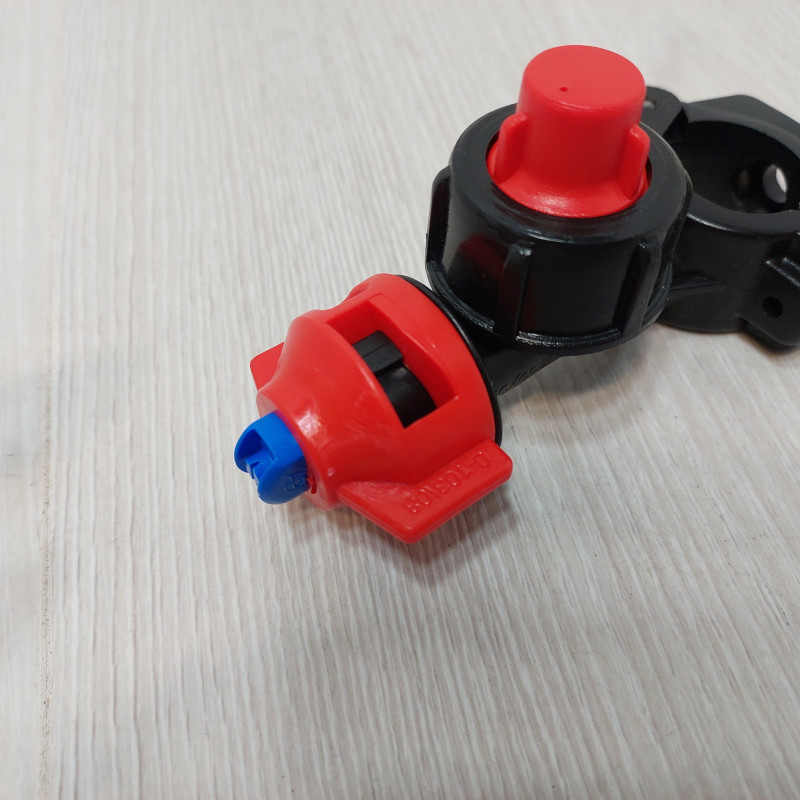

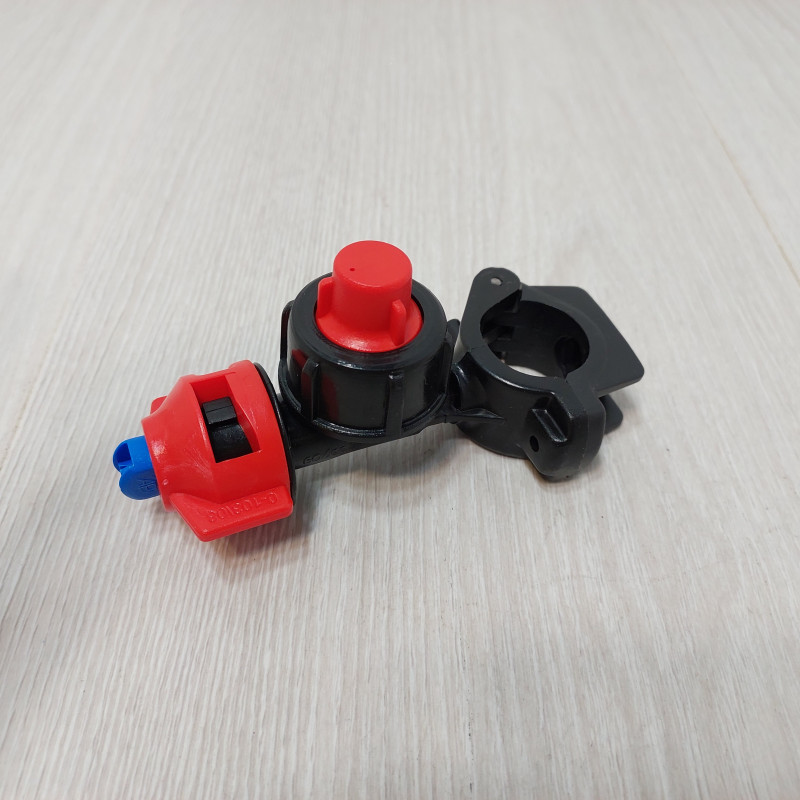

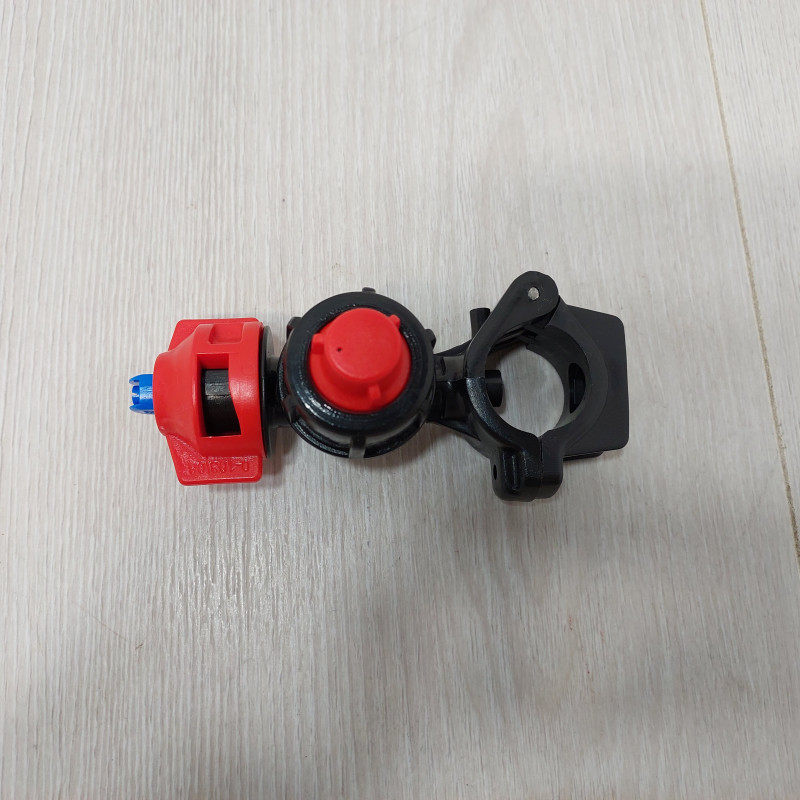

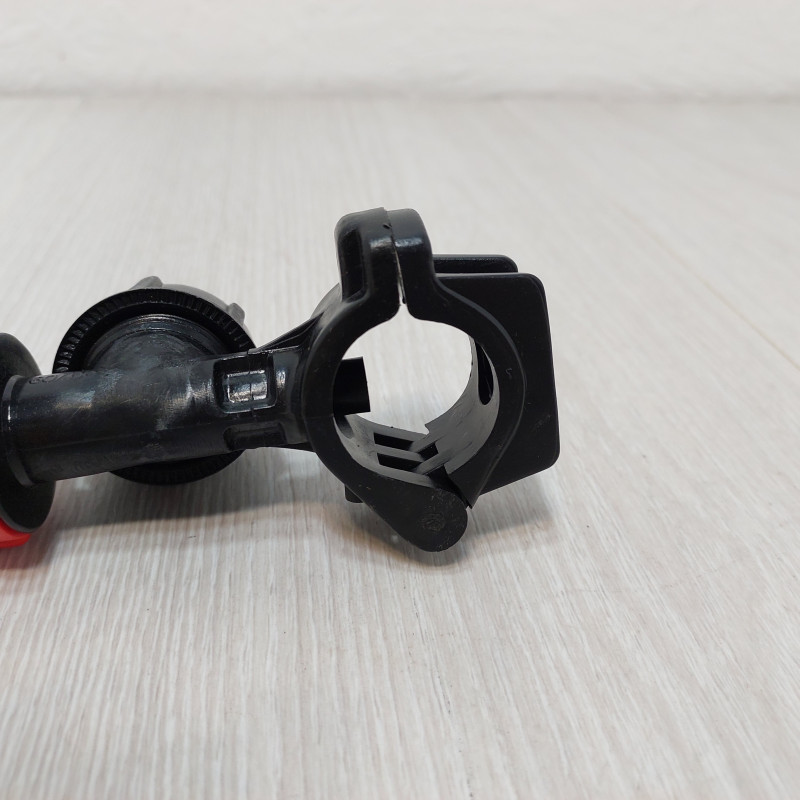

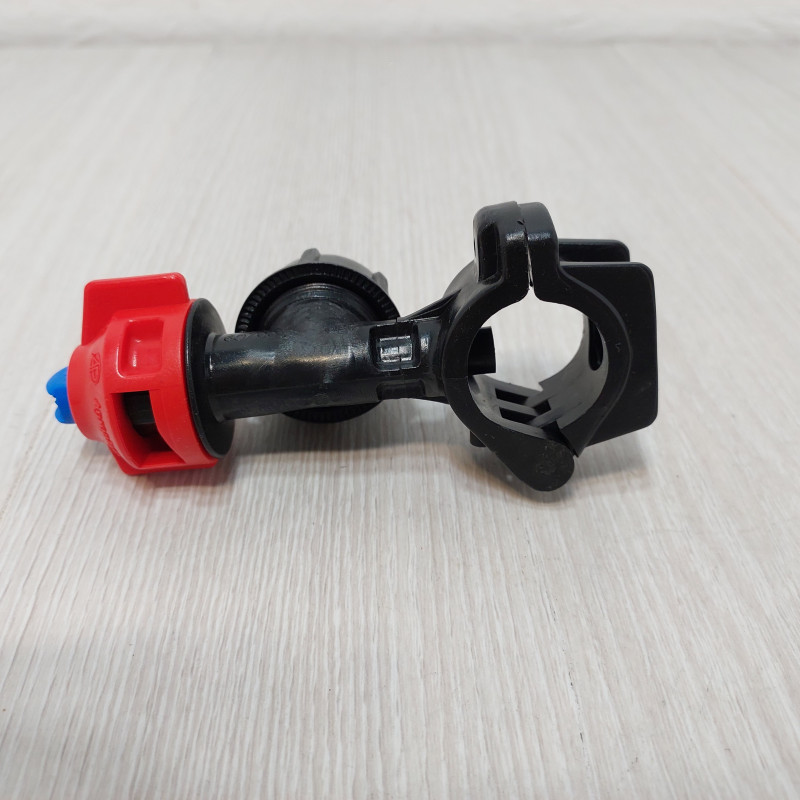

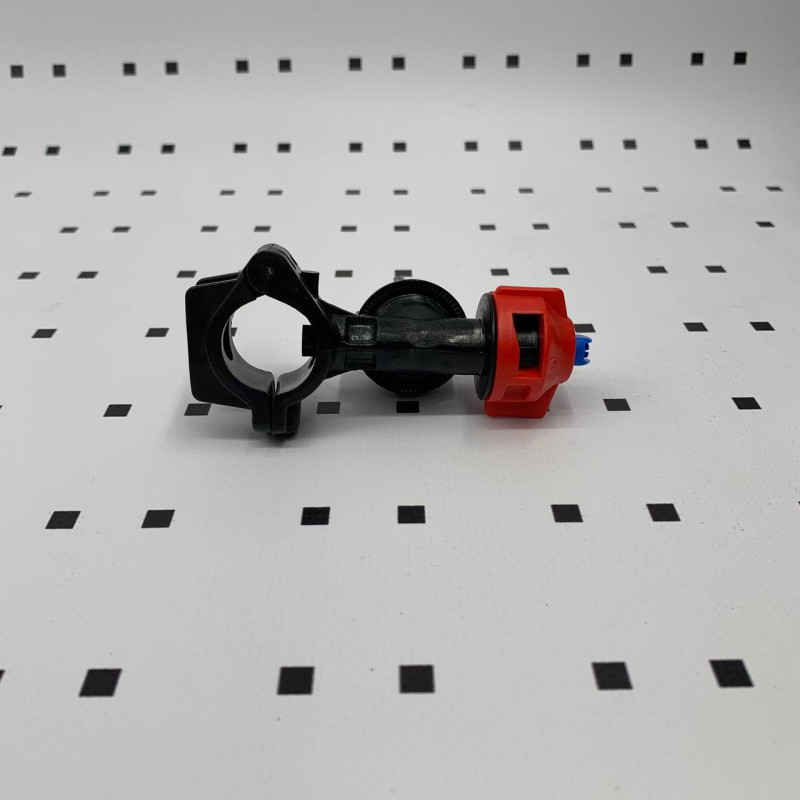

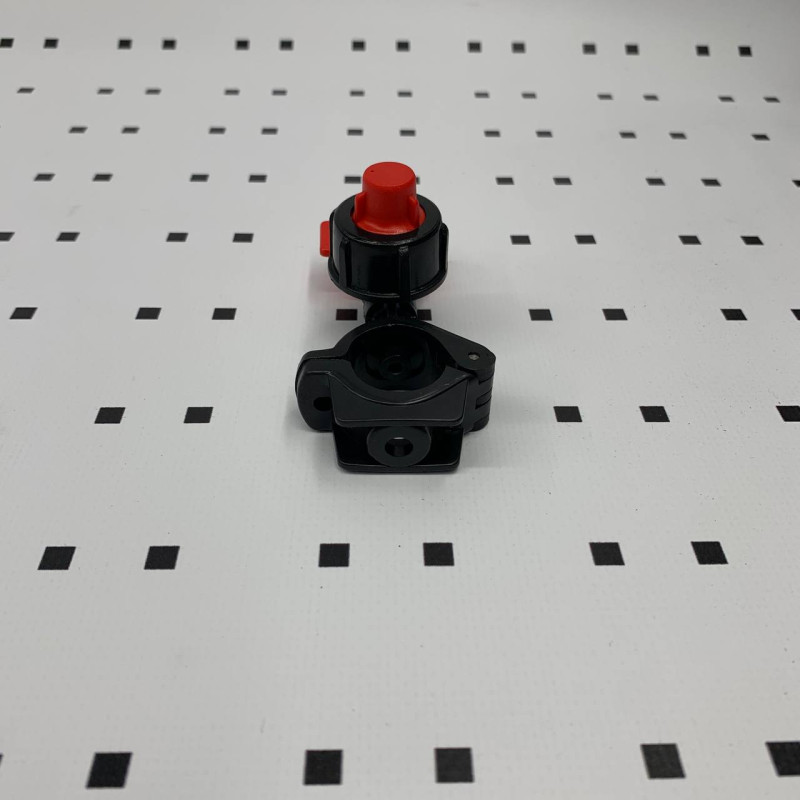

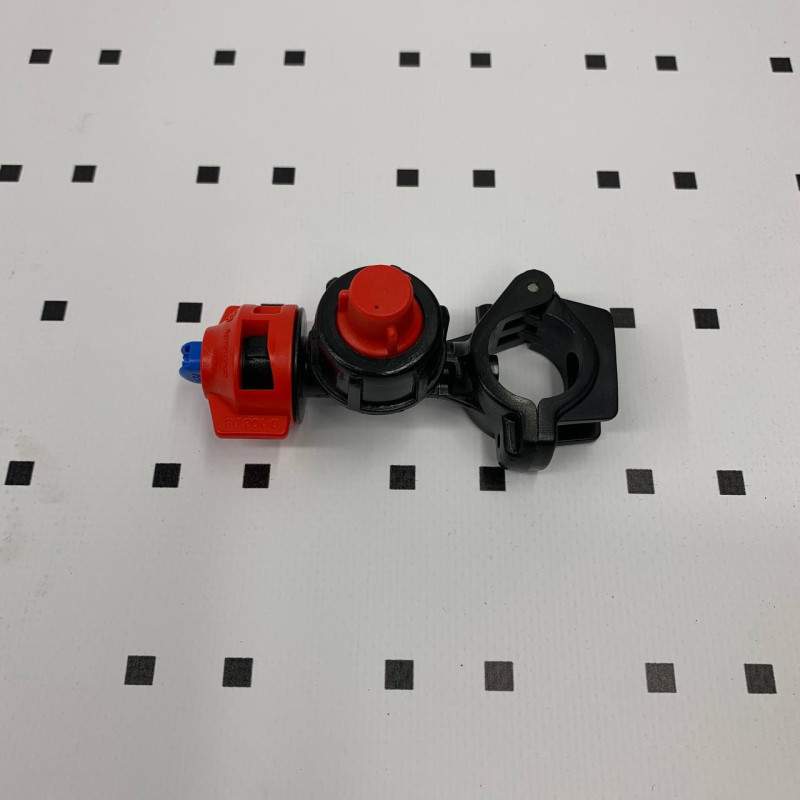

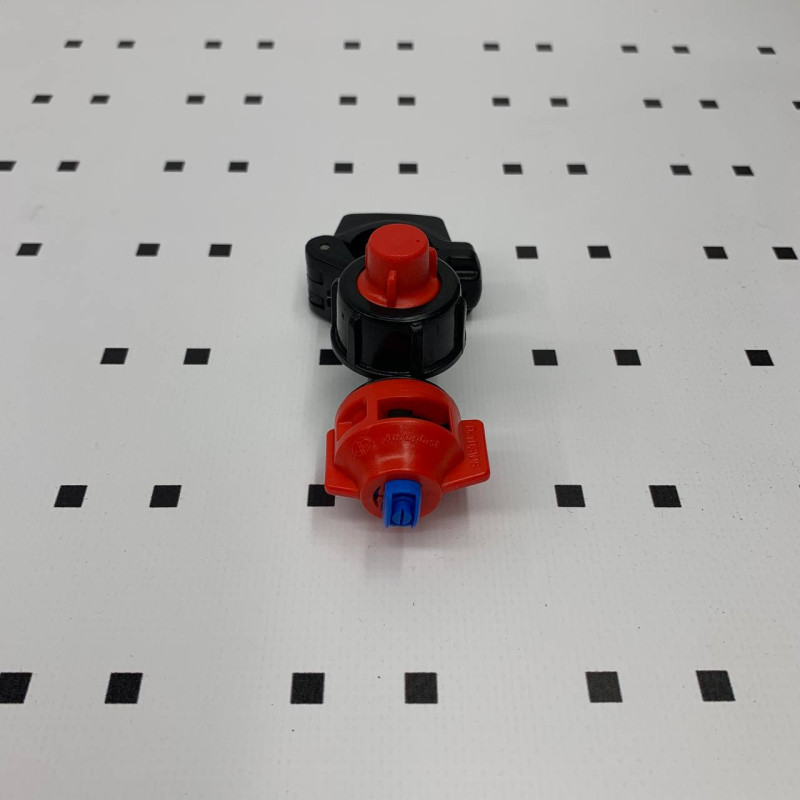

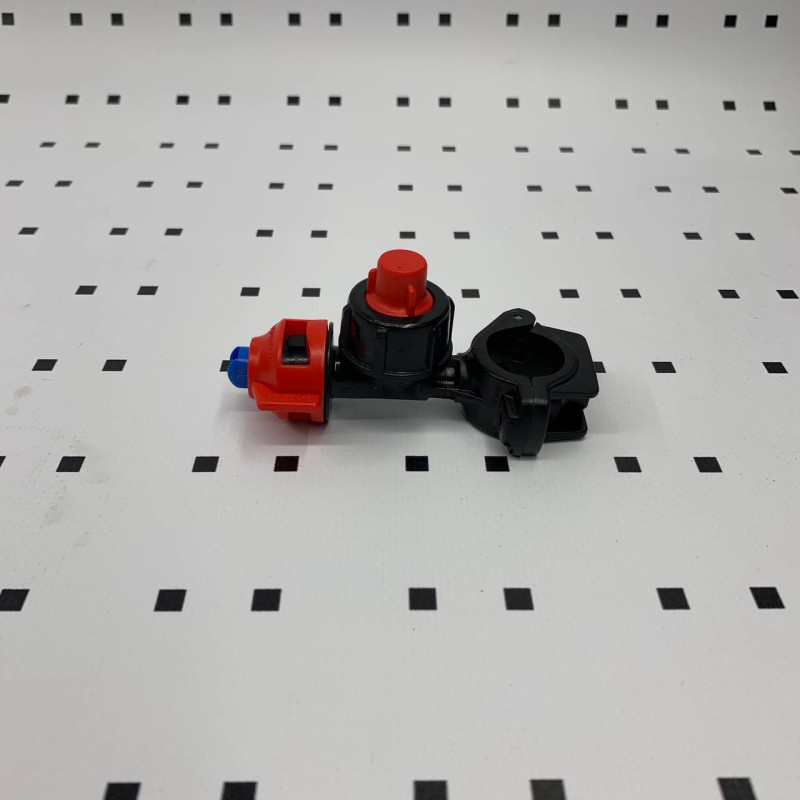

Т-образный корпус оснащен интегрированным шарнирным хомутом, который охватывает штангу диаметром 25 мм и фиксируется винтовым зажимом. Перпендикулярный выступ содержит камеру бокового мембранного отсекателя, который автоматически перекрывает подачу жидкости при падении давления ниже рабочего диапазона. Верхняя часть имеет быстросъемное байонетные крепление с красным колпачком, которое позволяет устанавливать и снимать распылитель без инструмента поворотом на четверть оборота. Такая конструкция обеспечивает быструю замену распылителей непосредственно в поле при изменении нормы внесения или переходе на другой тип обработки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр посадочной трубы | 25 мм |
| Тип запорного механизма | боковой мембранный клапан |
| Материал | химически стойкий полимер |
| Цвет | черный |
| Цвет байонетного колпачка | красный |
| Совместимость с рабочими жидкостями | СЗР, КАС |
Признаки износа трубчатого корпуса распылителя опрыскивателя
Деталь требует замены при появлении следующих дефектов:
- Трещины на корпусе или байонетном креплении, через которые просачивается рабочий раствор.
- Деформация хомута, что делает невозможной плотную фиксацию на трубе штанги.
- Износ резьбы зажимного винта, в результате чего корпус проворачивается на штанге во время работы.
- Повреждение байонетных выступов, из-за чего распылитель не фиксируется или самопроизвольно откручивается от вибрации.
- Нарушение герметичности мембранного клапана, когда жидкость продолжает капать после остановки опрыскивателя.
Как правильно подобрать и установить форсунку на трубу 0-100/09
Перед заказом измерьте внешний диаметр штанги опрыскивателя, поскольку эта деталь рассчитана на трубу Ø25 мм. Проверьте тип крепления распылителей на вашем оборудовании: байонетный соединитель AgroPlast имеет стандартизированную конструкцию, но отдельные производители могут использовать резьбовые или другие типы фиксации. При монтаже расположите корпус так, чтобы мембранный отсекатель был ориентирован в сторону, что исключает его механическое повреждение растительностью. Затягивайте хомут равномерно, контролируя отсутствие люфта, но без чрезмерного усилия, которое может деформировать пластиковый корпус или повредить защитное покрытие штанги.
Купить форсунку на трубу AgroPlast в интернет-магазине Д-Деталь можно с оперативной отправкой по Украине. Наши специалисты помогут подобрать совместимые распылители и комплектующие для вашего опрыскивателя, а также проконсультируют по особенностям монтажа и эксплуатации.
Ответы на часто задаваемые вопросы
Можно ли использовать форсунку для внесения жидких минеральных удобрений КАС?
Да, химически стойкий полимер выдерживает контакт с карбамидно-аммиачной смесью и другими агрессивными растворами.
Как часто нужно менять мембрану отсекателя?
Мембрана является встроенным элементом корпуса и отдельно не заменяется. При потере герметичности клапана требуется замена всего комплекта.
Совместим ли байонет с распылителями других производителей?
Байонетный крепеж AgroPlast соответствует распространенному стандарту, поэтому подходит к большинству распылителей европейских брендов с аналогичным типом фиксации.
