Кронштейн культиватора КРН боковой Н 089.01.215

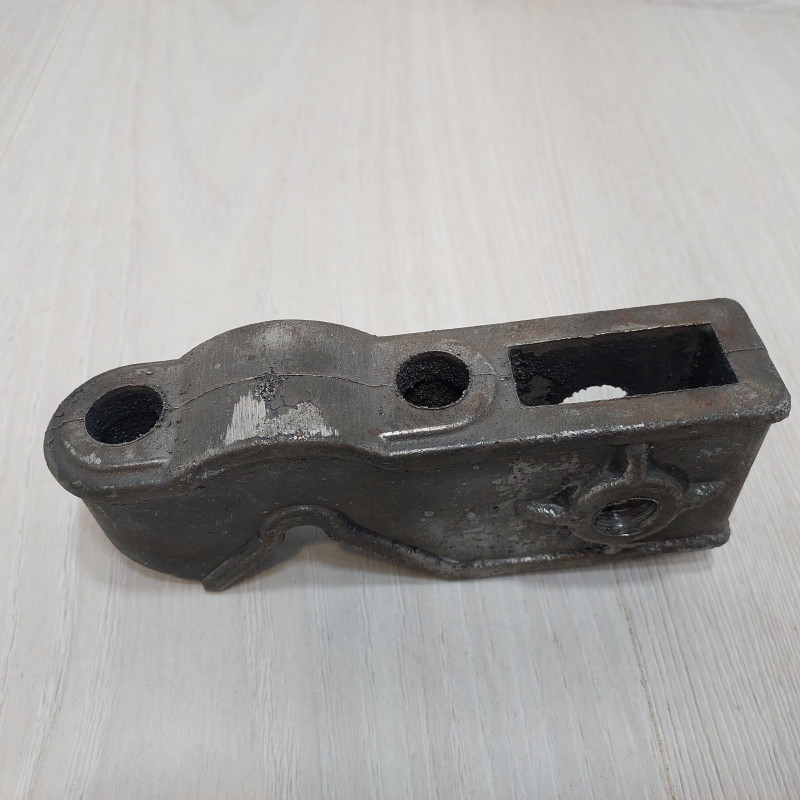

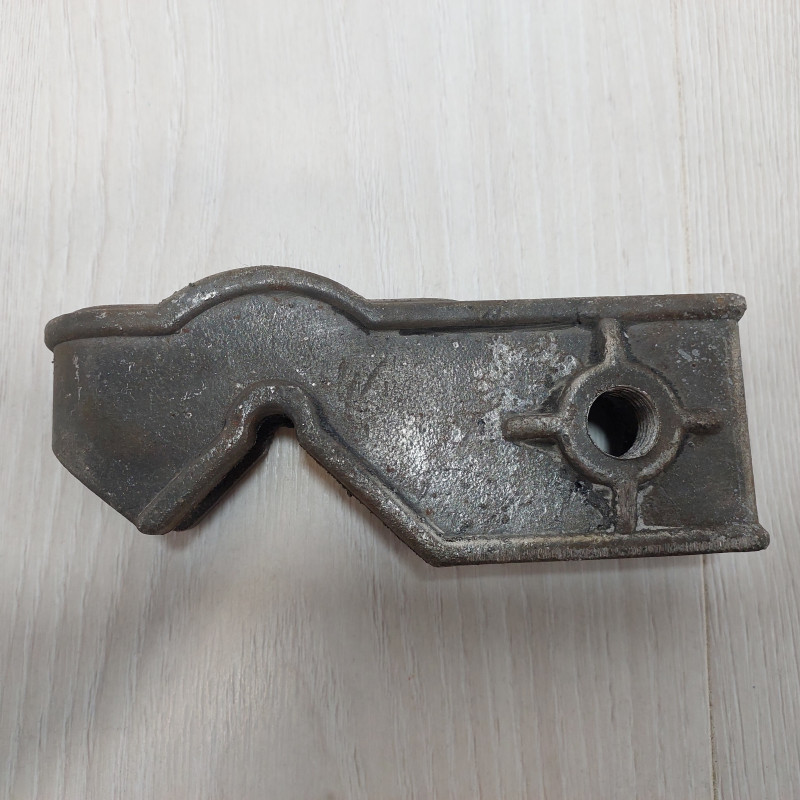

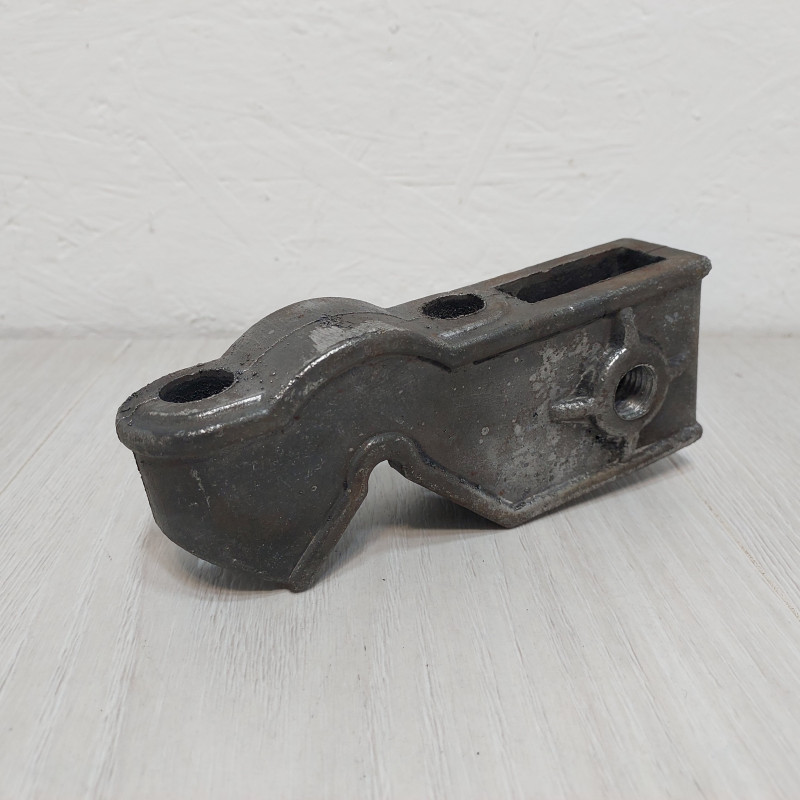

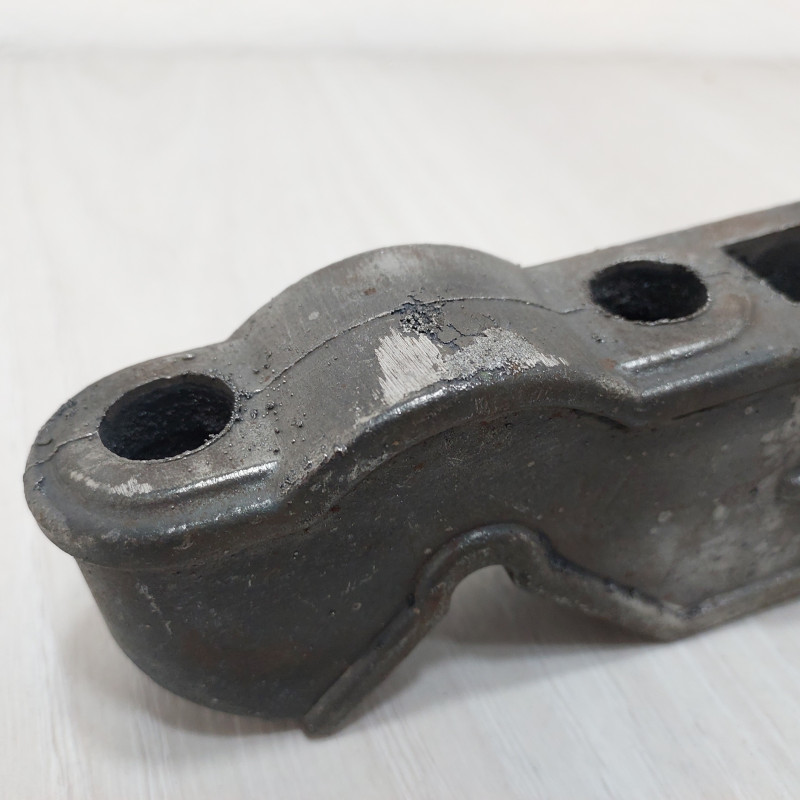

Этот элемент обеспечивает жесткое крепление рабочих органов культиватора к раме секции. Изготовленная методом литья деталь имеет сложную геометрию с вертикальным сквозным пазом для установки стойки лапы-бритвы. В верхней части корпуса расположены технологические отверстия под крепежную скобу 16х65х100, которая фиксирует кронштейн на раме. На боковой грани выполнен усиленный выступ с внутренней резьбой под стопорный болт, который надежно удерживает стойку во время работы культиватора КРН-5,6 и КРН-46.306.
Совместимость и технические характеристики бокового кронштейна культиватора КРН
Деталь разработана для модификаций КРН-5,6 и КРН-46.306. Конструкция предусматривает установку на раму секции с использованием стандартной скобы и фиксацию стойки через боковое отверстие. Нижняя часть имеет характерный профиль для точного соединения с элементами рамы, что исключает люфты и перекосы при эксплуатации.
| Параметр | Значение |
|---|---|
| Каталожный номер | Н 089.01.215 |
| Тип | Боковой |
| Материал | Чугун / сталь |
| Способ изготовления | Литье |
| Параметры скобы | 16х65х100 мм. |
| Размер болта | М16х45 мм. |
Признаки износа держателя рабочего органа КРН
При интенсивной работе культиватора на каменистых почвах или при перегрузках деталь может терять эксплуатационные характеристики. Основные признаки износа:
- Трещины на корпусе возле отверстий под скобу.
- Деформация вертикального паза, приводящая к люфту стойки.
- Срыв резьбы в боковом отверстии под стопорный болт М16х45.
- Сколы или разрушение нижней части с характерным профилем.
Советы по установке нового бокового кронштейна КРН
Перед монтажом проверьте состояние контактных поверхностей рамы секции и удалите остатки грунта или ржавчины.
- Установите деталь на раму, пропустив скобу 16х65х100 через технологические отверстия в верхней части корпуса, после чего затяните крепежные элементы.
- Вставьте стойку рабочего органа в вертикальный паз и зафиксируйте ее стопорным болтом через боковое отверстие.
- Убедитесь, что нижняя часть кронштейна плотно прилегает к элементам рамы без перекосов, поскольку это обеспечивает правильную геометрию установки лапы-бритвы и равномерное распределение нагрузок во время культивации.
Купить боковой кронштейн секции культиватора КРН можно в магазине Д-Деталь с гарантией совместимости для вашей модели. Помогаем с подбором по каталожному номеру и консультируем по особенностям монтажа.
Ответы на часто задаваемые вопросы
Как проверить состояние резьбы под стопорный болт?
Вкрутите болт вручную на всю глубину. Если есть заклинивание или болт не затягивается, резьба повреждена.
Можно ли эксплуатировать кронштейн с трещиной на корпусе?
Нет, трещина под нагрузкой будет увеличиваться, что приведет к полному разрушению детали во время работы.
