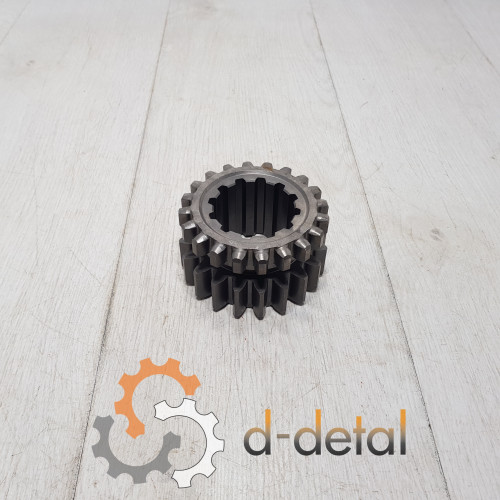

Шестерня 1 ступені редуктора КПП МТЗ проміжного валу (z=20/20) (Польща) 50-1701196

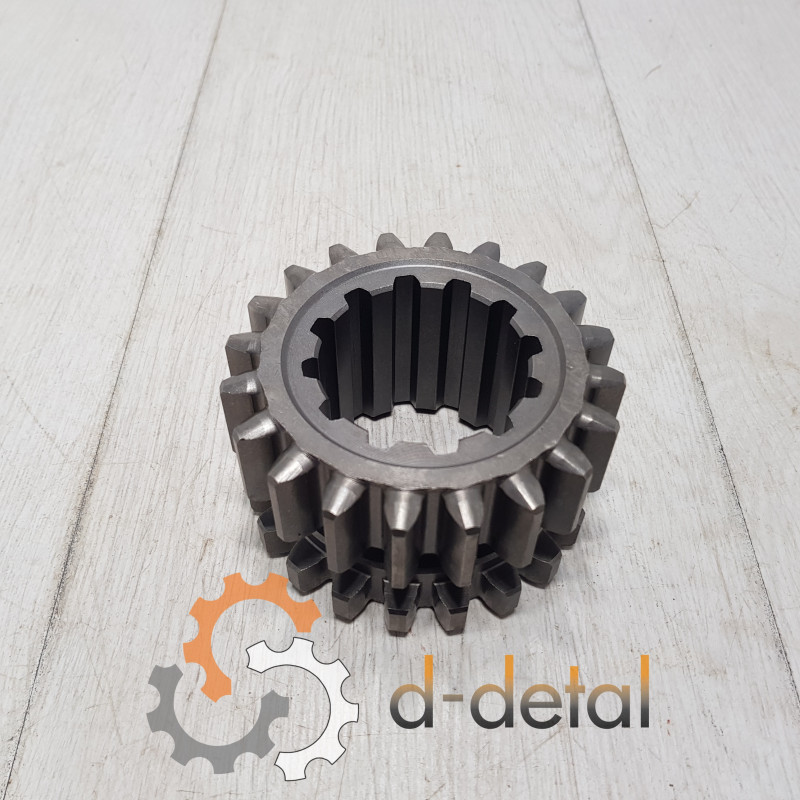

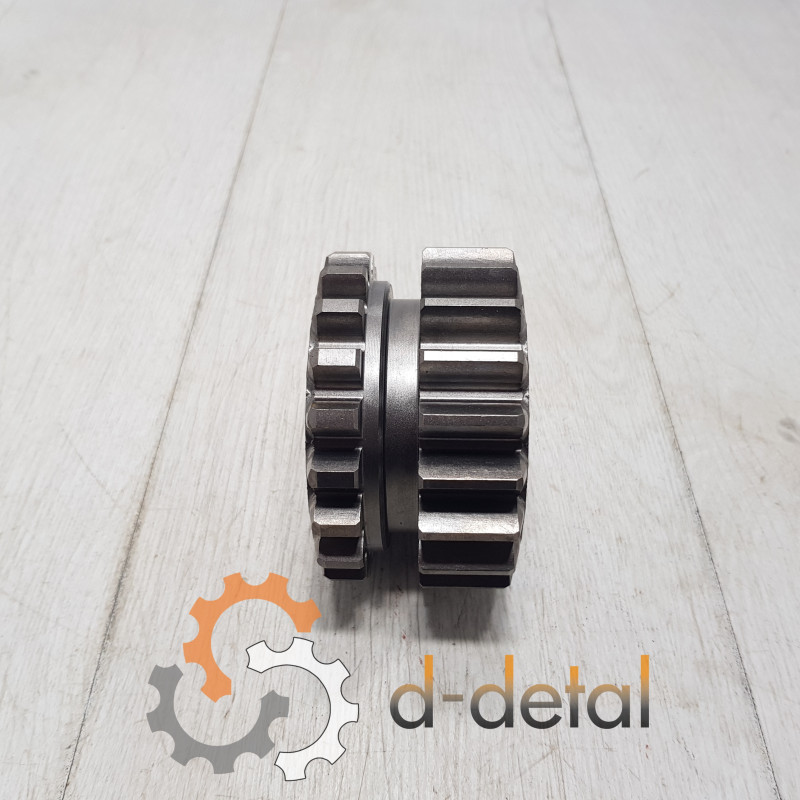

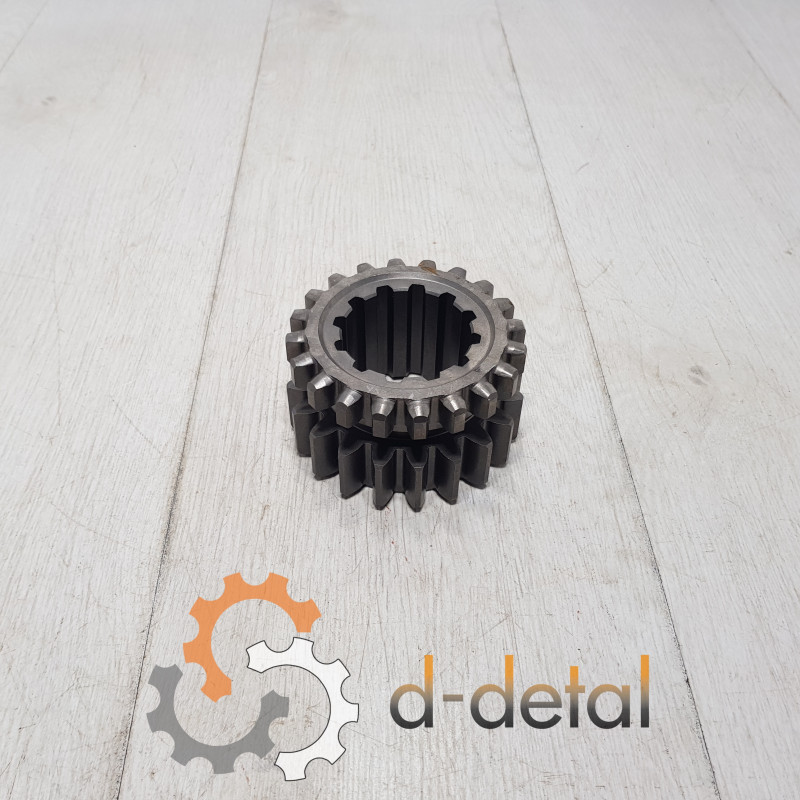

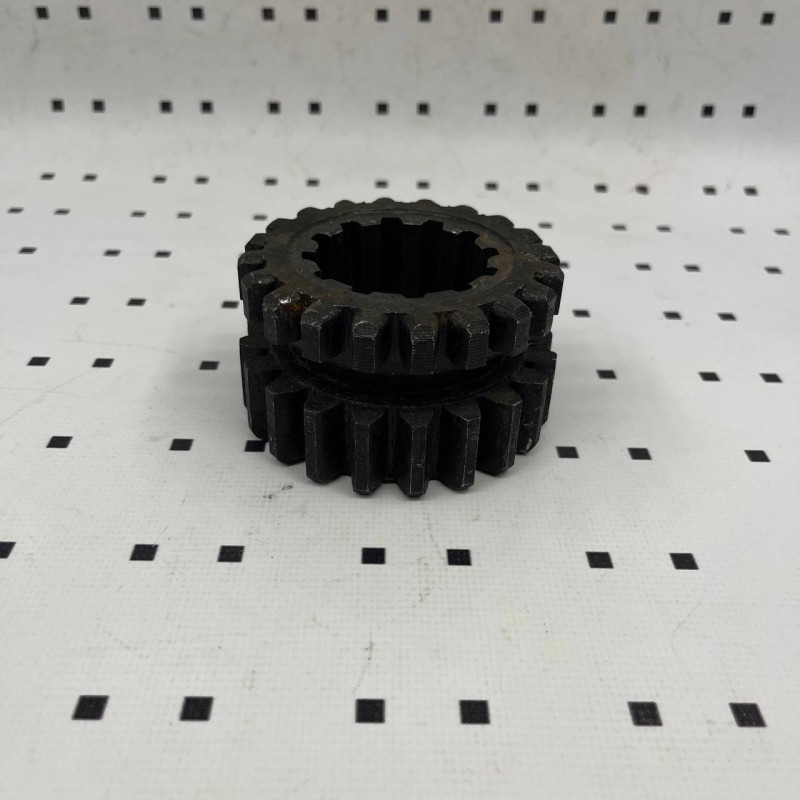

Ведуча шестерня 1 ступеня КПП МТЗ встановлюється на проміжному валу і забезпечує перемикання діапазонів редуктора. Залежно від положення на шліцах валу деталь активує перший знижувальний або другий підвищувальний ступінь, передаючи крутний момент на шестерні вторинного валу. Конструктивно виконана в якості суцільнометалевого циліндра з двома зубчастими вінцями та осьовим отвором з прямокутними внутрішніми шліцами для рухомої посадки.
Застосування охоплює трактори МТЗ-80, МТЗ-82, а також підходить для МТЗ-1221, що дозволяє уніфікувати запаси запчастин у господарствах зі змішаним парком техніки.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Каталожний номер | 50-1701196 |
| Альтернативний номер | 70-1701196 |
| Кількість зубців | 20/20 |
| Кількість внутрішніх шліців | 12 |
| Зовнішній діаметр по зубах | 98/101 мм. |
| Внутрішній діаметр між шліцами | 60 мм. |
| Висота внутрішніх шліців | 50 мм. |
| Довжина шліців | 35 мм. |
| Габарити | 110×110 мм. |
| Вага | 1,5 кг. |
| Виробник | Мінський завод шестерень (МЗШ) |
Ознаки зносу ведучої шестерні 1 ступені редуктора КПП МТЗ
Стан запчастини проявляється через характерні симптоми, які вказують на необхідність заміни:
- Металевий стукіт при перемиканні діапазонів свідчить про збільшені зазори в зачепленні або пошкодження зубців.
- Утруднене включення першого або другого ступеня редуктора вказує на деформацію внутрішніх шліців або заїдання на валу.
- Самовільне вимикання діапазону під навантаженням сигналізує про знос робочих поверхонь зубів.
- Вібрація на певних режимах роботи коробки передач трактора МТЗ може бути наслідком нерівномірного зносу зубчастих вінців.
Рекомендації щодо встановлення шестерні першого ступеня редуктора МТЗ
- Перед монтажем обов'язково перевірте стан шліців проміжного валу на відсутність задирів та виробки, оскільки пошкоджені контактні поверхні прискорять знос нової деталі.
- Встановлення виконується після повного очищення валу від старої оливи та металевої стружки, з обов'язковим нанесенням тонкого шару трансмісійної оливи на шліцеве з'єднання.
- Шестерня має вільно переміщатися по шліцах валу без заїдань, але без відчутного радіального люфту.
- Після встановлення перевірте легкість перемикання діапазонів на знерухомленому тракторі, що підтвердить правильність монтажу та відсутність перекосів.
Купити шестерню ведучу 1-го ступеня редуктора діапазонного МТЗ в інтернет-магазині Д-Деталь можна з підбором за каталожним номером та моделлю трактора, що гарантує точну сумісність з вашою технікою.
Відповіді на часті запитання
Чи взаємозамінні номери 50-1701196 та 70-1701196?
Так, обидва номери є конструктивними модифікаціями з ідентичними монтажними параметрами та можуть використовуватися як повноцінні замінники.
Як визначити, що проблема саме в цій шестерні, а не в інших елементах редуктора?
Характерна ознака - проблеми виникають тільки при роботі на певному діапазоні (першому або другому ступені), тоді як інші передачі включаються нормально.
Чи потрібна спеціальна олива для шліцевого з'єднання?
Використовуйте ту саму трансмісійну оливу, що застосовується в коробці передач трактора.
